Schneider 光学式シャフト測定機 WMB350

Schneider 光学式シャフト測定機 WMB350

Schneider

自動形状スキャン、画面タッチでの高速、簡単測定

特長

正確で簡単に扱えるシャフト測定システム


  • 非接触の光学式シャフト測定機
    多くの測定点を瞬時に測定、ワークに傷をつけない
  • 寸法、幾何公差を数秒で測定
    測定した要素から長さ、角度、直径、半径、面取りを瞬時に表示
    幾何公差(真円度)の測定も可能(オプション)
非接触の光学式シャフト測定機
  • 正確で再現性の高い測定結果
    非接触の自動測定なので、短時間かつバラつきなし
  • シャフト(回転対象ワーク)の完全自動測定
    プログラム生成後は自動で測定可能
  • 高い費用対効果
    自動測定による時間の短縮、測定の安定化
  • 測定寸法から公差を自動入力
    プログラム時の公差入力の手間を省く(手動での入力も可)
  • 測定後、評価レポートを作成
    製品の合否が一目でわかる
  • 詳細部分の測定のためにデジタルズーム機能あり
    面取りやR部の測定時に有効
非接触の光学式シャフト測定機
非接触の光学式シャフト測定機

測定手順

Step 1

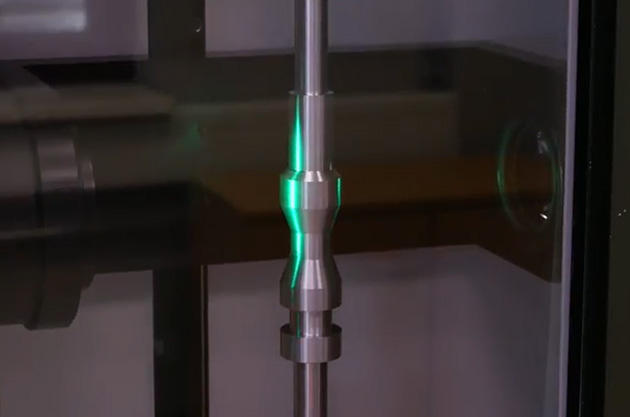

ワークをセット
非接触の光学式シャフト測定機

Step 2
形状を自動でスキャン
形状を自動でスキャン

Step 3
測定必要箇所を画面でタッチするだけで自動でプログラムを作成
測定必要箇所を画面でタッチするだけで自動でプログラムを作成

Step 4
実行ボタンを押すだけで自動測定
実行ボタンを押すだけで自動測定

自動化対応

ロボットと組み合わせ加工から測定までを完全自動化。
製品完成後、即座に合否の判定が可能です。

自動化対応
自動化対応

仕様

測定範囲 -
 長さ(mm) 350
 直径(Φ) 40
対物レンズ テレセントリック光学系
 測定視野(mm) 30 x 40
分解能(mm) 0.0001
角度分解能(°) 0.001
最大測定物重量(kg) 10
測定誤差(kg) -
 DIN EN ISO 10360-7(Φ) 測定長 L (mm) にて
 直径(Y) (EBVY MPE) ( 1.5 + L/80 mm ) μm
 長さ(X) (EBX MPE) ( 2.5 + L/75 mm ) μm
機械外形寸法(mm) W 1000 x D 640 x H 1025
重量(kg) 150
供給電源 110-240 VAC, 50-60 Hz, 1 kW
