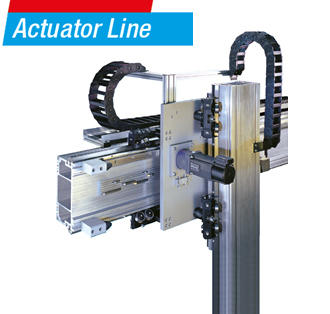

ROLLON アクチュエーターライン

ROLLON アクチュエーターライン

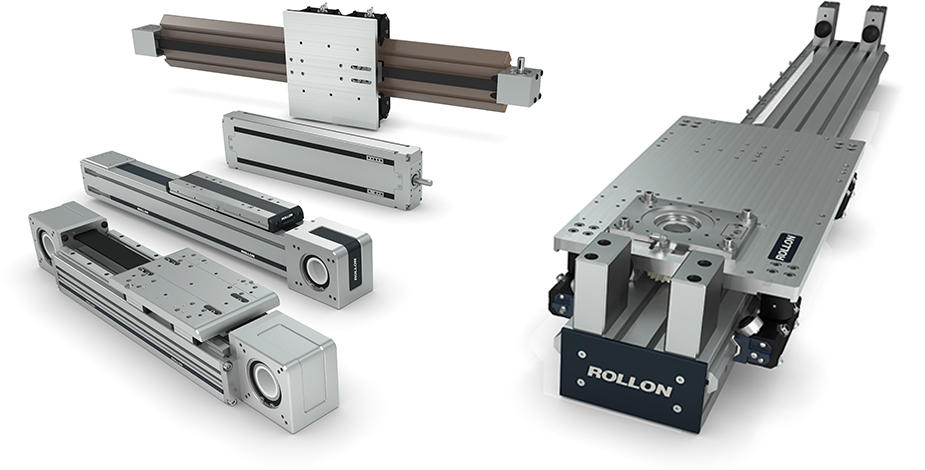

ROLLON

高い機能性、パフォーマンスによって、オートメーション、産業機械、梱包用のピックアンドプレースなど、生産ラインや組み立てラインにおいて使用されています

リニアガイド入手難、納期問題に関するお問い合わせはこちら
※「入手難、納期問題の解決方法」はこちら(外部サイト)を参照ください。

アクチュエータの型式設定方法(16.8MB)

知らないと損をする ローロンのアクチュエータ

長尺対応

最長 46m ストローク

重荷重対応

  • 1軸仕様 最大許容荷重 2,000kg
  • 2軸(Y, Z軸)仕様 最大許容荷重 800kg

特長

長尺、重荷重対応アクチュエータ

アルミプロファイルのベースに駆動用ラックピニオンとリニアガイドがアッセンブリされたロングストローク対応アクチュエータ

ユニットとして納品されるため、お客様で設計、組立、部品の購入の工数が省けます!

  • ストローク : 水平軸 最長46m、 垂直軸 最長3m
  • 最大360x200mmのアルミプロファイルを使用
  • ラックピニオン駆動により、超ロングストロークが可能
  • 複数のキャリッジを独立運転可能
  • 使用条件に合わせてボールタイプ、ローラータイプのリニアガイドを選択可能
  • アクチュエータの組み合わせで3軸駆動にも対応

1軸仕様アクチュエータ

長尺・重荷重対応アクチュエーター Tecline

最長:46m ストローク

2軸仕様アクチュエータ

長尺・重荷重対応アクチュエーター Tecline

水平軸最長:46m
水平軸最長:3m

アクチュエータシステムを購入するメリット

  • ロングストローク対応 (水平軸 最長46m、 垂直軸 最長3m)
    ラックピニオン
  • 豊富なオプション
    バリエーション豊富なアルミフレーム
  • それぞれのアプリケーションに合ったソリューションを提案
    適切な直動ガイドを選定
     (ガントリーローダー、ロボット走行台車、プレス搬送など)
  • 標準品を元に様々なフレキシブルなカスタマイズ
    複数軸への対応
長尺・重荷重対応アクチュエーター Tecline
長尺・重荷重対応アクチュエーター Tecline

重荷重対応ラックピニオン駆動

焼き入れされたヘリカルラックピニオン

  • 大径ピニオンによる高荷重対応
  • ヘリカルタイプのため、スムーズで静かな動作
  • ラックは繋いで使用できるので、超ロングストローク対応 (最長 46m ストローク)
  • 複数のキャリッジの独立駆動に対応
長尺・重荷重対応アクチュエーター Tecline
長尺・重荷重対応アクチュエーター Tecline

バリエーション豊富なアルミフレーム

最大360x200mmのアルミプロファイル

  • 専用に設計されたアルミプロファイルは軽量化と高剛性を両立
  • 大型アルミプロファイルはビームとして使用でき、装置上部への設置を容易にする
    省スペース、コスト削減につながる

装置上部に設置する場合

アルミプロファイルに剛性があるため、ビームとして使用可能
アクチュエータを取り付ける柱や構造体をシンプルにできる
設置作業の容易さ、省スペースを実現可能

長尺・重荷重対応アクチュエーター Tecline
長尺・重荷重対応アクチュエーター Tecline

適切な直動ガイドを選定

ローラーガイド、ボール循環式ガイドの選択可能

アクチュエータシステムは許容荷重、速度、加速度などの
幅広いアプリケーションの条件に対応できるようガイドの選択が可能
両ガイドシステムと接続しての長尺対応可能

  • ローラーガイド
    焼き入れされたレールにローラータイプのスライダーが組み合わされる
    ローラータイプは高速・高加速度、悪環境、良メンテナンス性、長寿命に優れる
長尺・重荷重対応アクチュエーター Tecline
  • ボール循環式ガイド
    高荷重対応のリニアガイドを採用
    高速・高加速度、荷重、定格モーメント、真直性、長寿命に優れる
長尺・重荷重対応アクチュエーター Tecline

複数軸への対応

アクチュエータの組み合わせで3軸駆動にも対応

装置の仕様、動作条件から最適な組み合わせを選定
(水平軸 最長46m、 垂直軸 最長3m)
組立済みの状態で納品するため、お客様での設計、組立、部品の購入は不要

  • 1軸に複数のキャリッジを同期させることも可
X, Y, Z 3軸仕様 長尺・重荷重対応アクチュエーター Tecline
Y, Z 2軸仕様 (Z軸2台) 長尺・重荷重対応アクチュエーター Tecline
Y, Z 2軸仕様 (Z軸3台同期) 長尺・重荷重対応アクチュエーター Tecline

仕様

ラインナップ

下記の各製品のリンク先(Rollon社サイト、Techlineのみ弊社商品ページ)よりご覧ください。

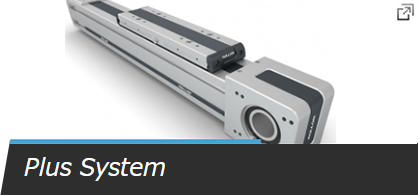

Plus System
ベルト駆動、防塵
高性能リニアアクチュエータ

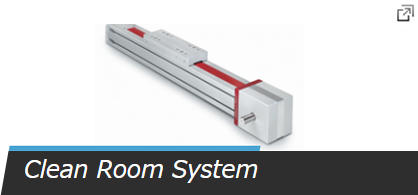

Clean Room System
クリーンルーム認定
ベルトリニアアクチュエータ

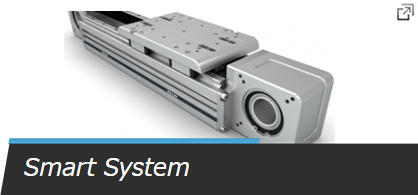

Smart System
高性能 低価格
シンプルベルトアクチュエータ

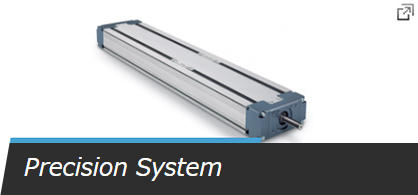

Precision System
高精度のボールネジ駆動
リニアアクチュエータ

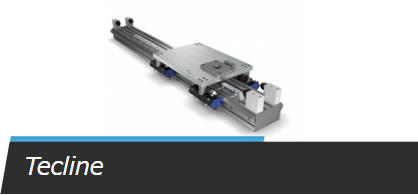

Tecline
ラックアンドピニオン駆動のリニアアクチュエータ
台形ガイドまたはボール循環式ガイドによるスライド機構を装備

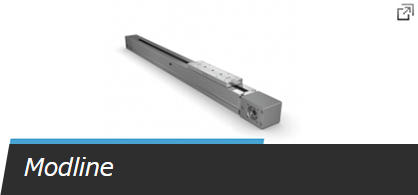

Modline
ベルトまたはボールネジ駆動のリニアアクチュエータ
台形ガイド、スチールロッドガイド、
またはボール循環式ガイドによるスライド機構を装備

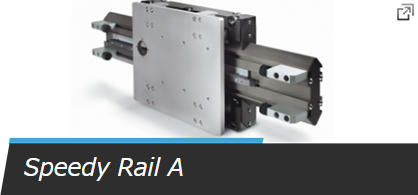

Speedy Rail A
ビームとして使用できるアルミレールと
プラスチックコンパウンド製ローラーによるリニアガイド
