多軸のソリューションに最適!
最長46mストローク、2,000kg重荷重対応

アルミプロファイルのベースに駆動用ラックピニオンとリニアガイドが
アッセンブリされたロングストローク対応アクチュエータ
ユニットとして納品されるため、お客様で設計・組立・部品の購入の工数が省けます

特長

長尺・重荷重対応アクチュエータ

  • ストローク : 水平軸 最長46m、 垂直軸 最長3m
  • 最大360x200mmのアルミプロファイルを使用
  • ラックピニオン駆動により、超ロングストロークが可能

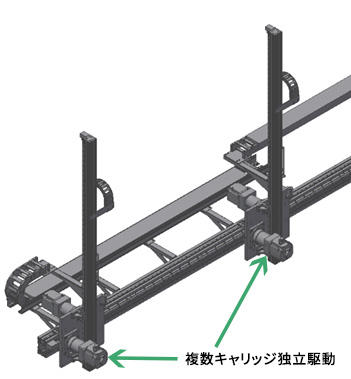

  • 複数のキャリッジを独立運転可能
  • 使用条件に合わせてボールタイプ、ローラータイプのリニアガイドを選択可能
  • アクチュエータの組み合わせで3軸駆動にも対応

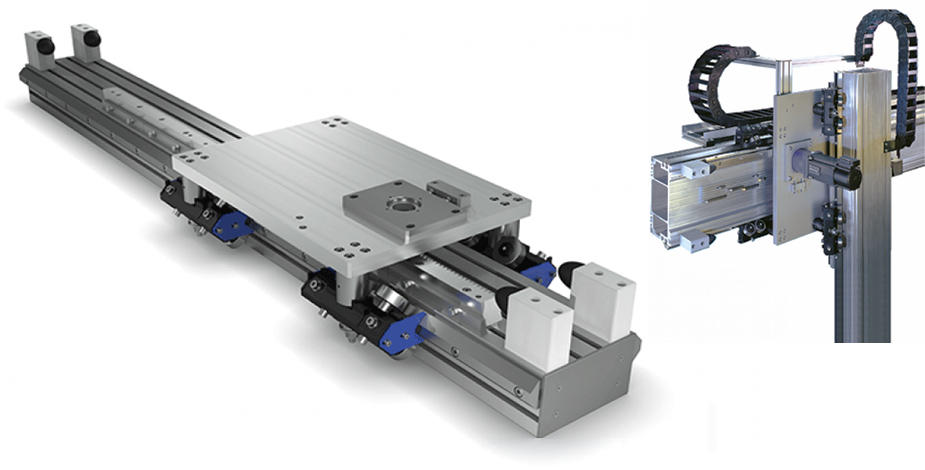

1軸仕様アクチュエータ

長尺・重荷重対応アクチュエーター Tecline

最長:46m ストローク

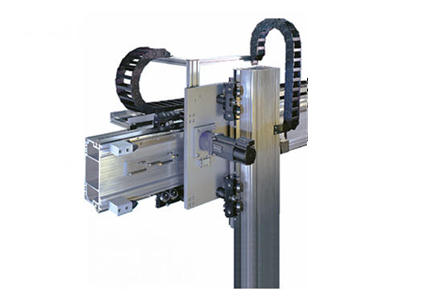

2軸仕様アクチュエータ

長尺・重荷重対応アクチュエーター Tecline

水平軸最長:46m
水平軸最長:3m

アクチュエータシステムを購入するメリット

  • ロングストローク対応(水平軸 最長46m、 垂直軸 最長3m)
  • 人手不足を解消: 設計、組立の工数を削減
  • それぞれのアプリケーションに合ったソリューションを提案
    (ガントリーローダー、ロボット走行台車、プレス搬送など)
  • 標準品を元に様々なフレキシブルなカスタマイズ

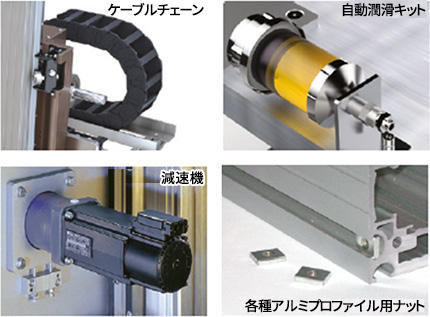

  • 豊富なオプション
長尺・重荷重対応アクチュエーター Tecline
長尺・重荷重対応アクチュエーター Tecline

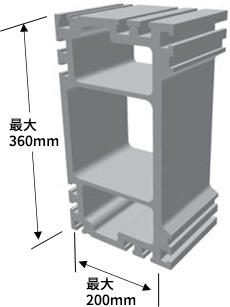

大型アルミプロファイル

最大360x200mmのアルミプロファイル

  • 専用に設計されたアルミプロファイルは軽量化と高剛性を両立
  • 大型アルミプロファイルはビームとして使用でき、装置上部への設置を容易にする
    省スペース、コスト削減につながる

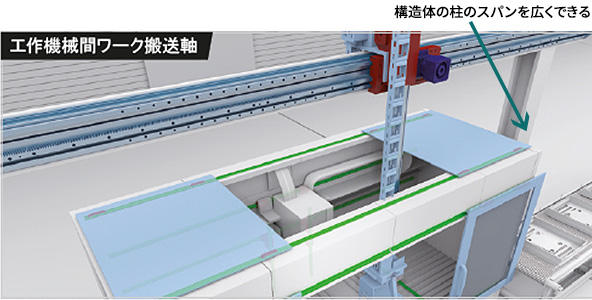

装置上部に設置する場合

アルミプロファイルに剛性があるため、ビームとして使用可能
アクチュエータを取り付ける柱や構造体をシンプルにできる
設置作業の容易さ、省スペースを実現可能

長尺・重荷重対応アクチュエーター Tecline
長尺・重荷重対応アクチュエーター Tecline

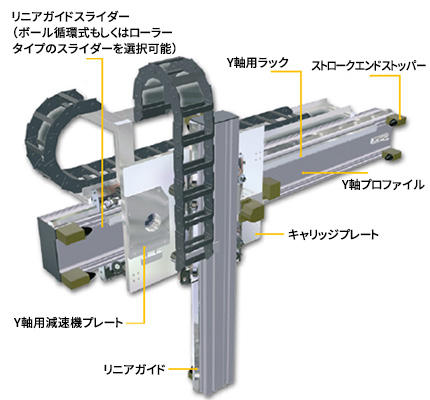

重荷重対応ラックピニオン駆動

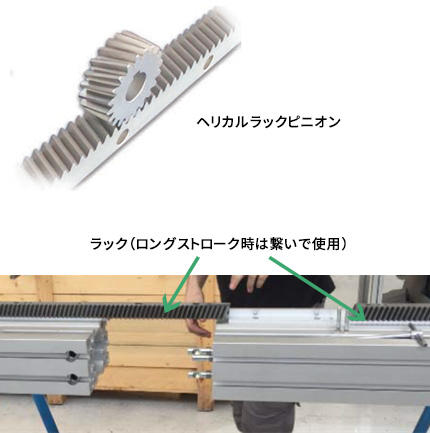

焼き入れされたヘリカルラックピニオン

  • 大径ピニオンによる高荷重対応
  • ヘリカルタイプのため、スムーズで静かな動作
  • ラックは繋いで使用できるので、超ロングストローク対応 (最長 46m ストローク)
  • 複数のキャリッジの独立駆動に対応
長尺・重荷重対応アクチュエーター Tecline
長尺・重荷重対応アクチュエーター Tecline

使用条件に合わせた直動ガイド

ローラーガイド、ボール循環式ガイドの選択可能

アクチュエータシステムは許容荷重、速度、加速度などの
幅広いアプリケーションの条件に対応できるようガイドの選択が可能
両ガイドシステムと接続しての長尺対応可能

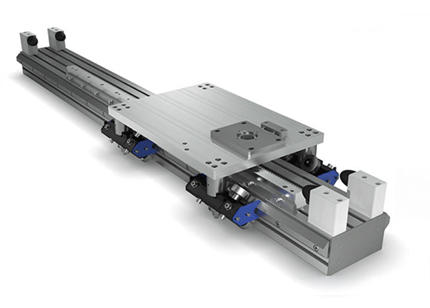

  • ローラーガイド
    焼き入れされたレールにローラータイプのスライダーが組み合わされる
    ローラータイプは高速・高加速度、悪環境、良メンテナンス性、長寿命に優れる
長尺・重荷重対応アクチュエーター Tecline

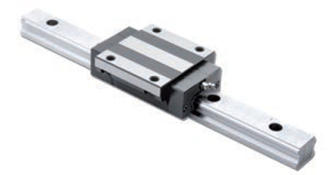

  • ボール循環式ガイド
    高荷重対応のリニアガイドを採用
    高速・高加速度、荷重、定格モーメント、真直性、長寿命に優れる
長尺・重荷重対応アクチュエーター Tecline

複数軸への対応

アクチュエータの組み合わせで3軸駆動にも対応

装置の仕様、動作条件から最適な組み合わせを選定
(水平軸 最長46m、 垂直軸 最長3m)
組立済みの状態で納品するため、お客様での設計、組立、部品の購入は不要

  • 1軸に複数のキャリッジを同期させることも可能
X, Y, Z 3軸仕様 長尺・重荷重対応アクチュエーター Tecline
Y, Z 2軸仕様 (Z軸2台) 長尺・重荷重対応アクチュエーター Tecline
Y, Z 2軸仕様 (Z軸3台同期) 長尺・重荷重対応アクチュエーター Tecline

6軸ロボット用走行軸

6軸用ロボット向け走行軸 「SEV」シリーズ

  • 本体質量2,000kg までのロボットに対応した走行軸をラインナップ
    ロボットを載せるだけでロボットの可動範囲を拡大
  • 最大ストローク 46m
長尺・重荷重対応アクチュエーター Tecline

採用例

  • 装置間ワーク搬送
    装置上部に設置しワークのピック&プレースとして採用(最大ストローク 46m)
  • ロボット走行軸
    6軸ロボットの走行軸として採用(最大ストローク 46m)
長尺・重荷重対応アクチュエーター Tecline
装置間ワーク搬送
長尺・重荷重対応アクチュエーター Tecline
ロボット走行軸
