ZEROCLAMP

工作機械の段取り、生産性向上

間違いなく生産性が上がります!!

特長

豊富なアプリケーションへ対応

バイス、センタリングバイス、シングルクランプ、パレット等
様々なアプリケーションへ対応

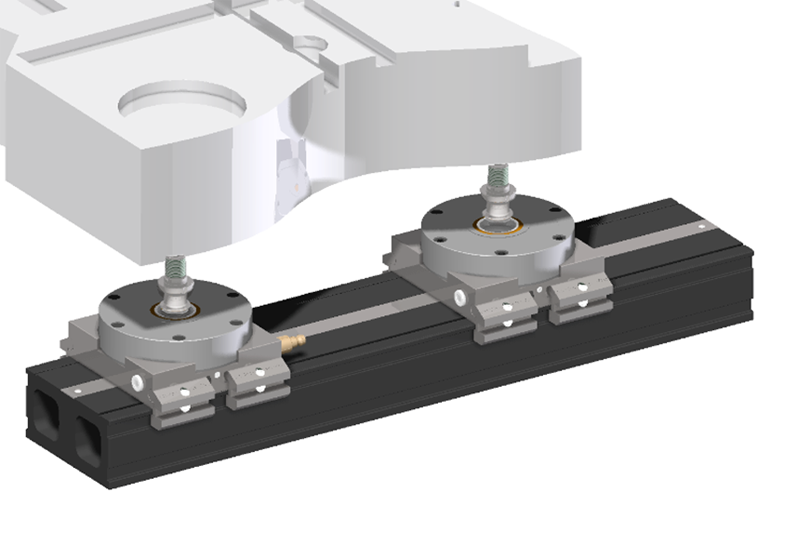

クランピングの様々なアプリケーション

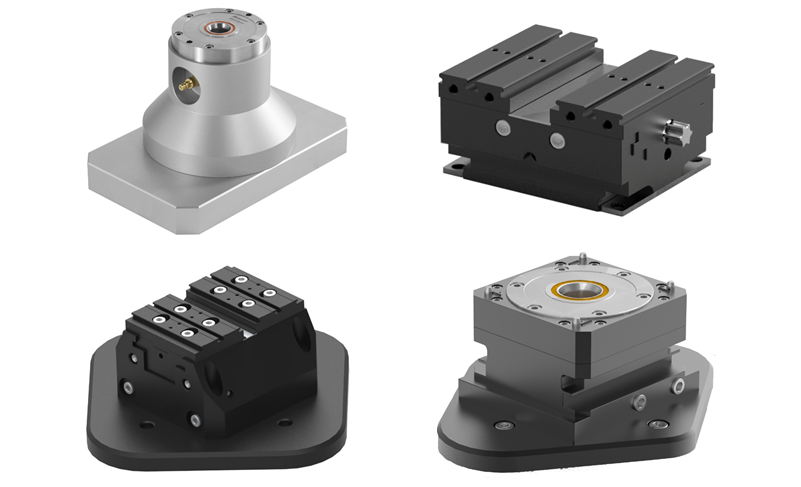

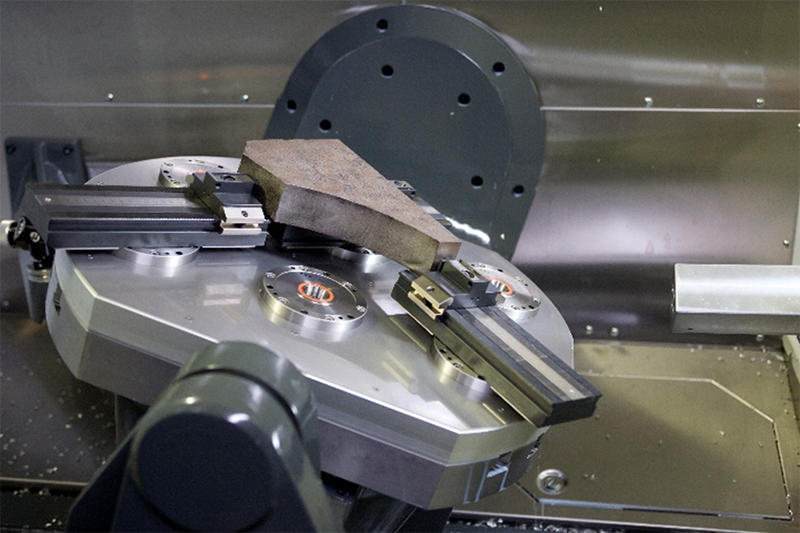

5軸向けクランピングデバイス

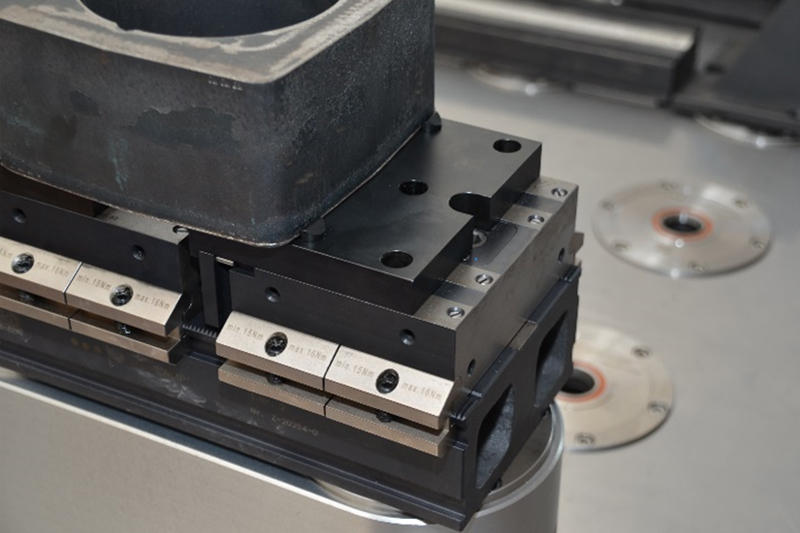

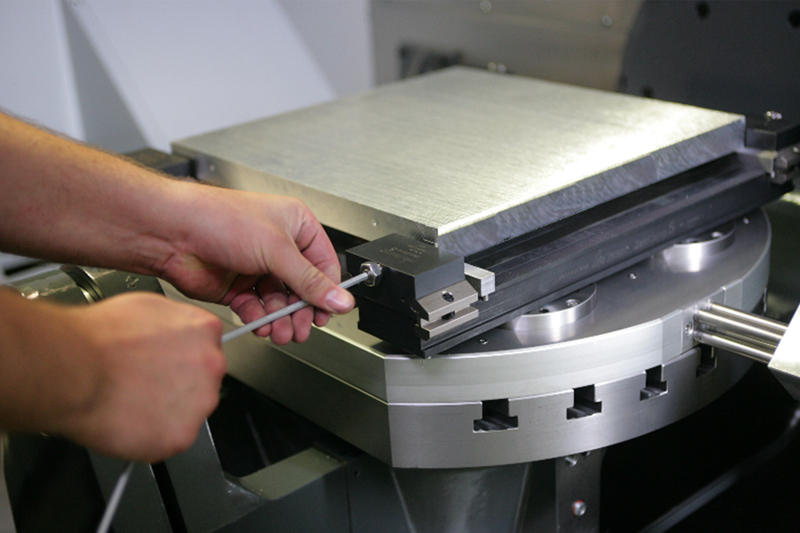

バイスの各種アプリケーション

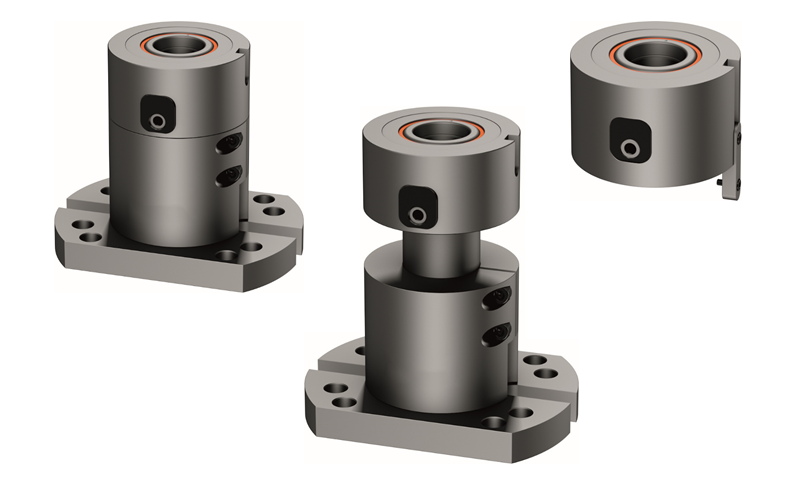

かさ上げ手動クランプ

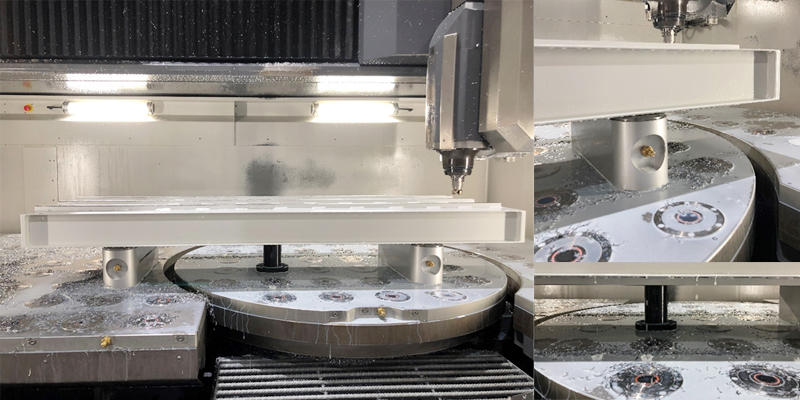

かさ上げ採用例

パレット中央の位置決め精度 【温度 22℃】

Zero Clamp A社 B社
位置度 0.002 0.004 0.0089

Zero Clamp

A社

B社

パレット中央の位置決め精度 【温度 28.5℃】

Zero Clamp A社 B社
位置度 0.0028 0.019 0.033

Zero Clamp

A社

B社

ゼロクランプによる生産性向上  *5軸マシニング例

ゼロクランプ減価償却時間 544時間
上記月換算 2.7カ月
償却後の月利益 \598,735

約3カ月で減価償却ができ、翌月からは約60万の利益を生みます。

機械のみ導入
機械価格 \40,000,000
機械導入コスト \900,000
使用できる時間/月
(30日換算)
720時間
推定加工可能時間/月
(10時間×20日)
200時間
段取り時間/月 100時間
実際の加工時間/月 100時間
月当たり稼働率 14%
機械+ゼロクランプ導入
機械価格 \41,560,000
機械導入コスト \970,000
使用できる時間/月
(30日換算)
720時間
推定加工可能時間/月
(10時間×20日)
200時間
段取り時間/月 70時間
実際の加工時間/月 130時間
月当たり稼働率 18%

月当たりの稼働率が14%から18%となり、生産性が30%アップします。

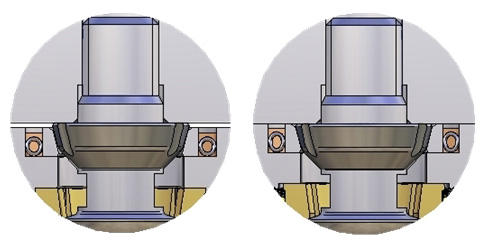

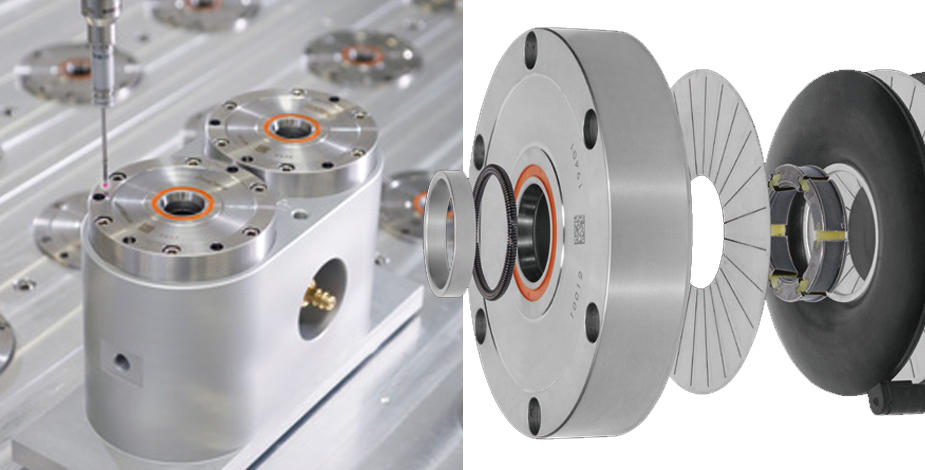

コーンリングと2面拘束(HSKツールシャンク同機構)

ゼロクランプシステムはコーンリングと2面拘束により、強力なクランプ力と高い繰返し精度(5μm以下)を実現
コーンリングによる確実なセンタリング、2面拘束による強固、堅牢なクランプシステムを実現

温度補正機能(サーマルシンメトリック)

パレットやベースが熱変形しても、ユニット同士が釣合い、パレット中心がズレにくい
(使用例:5軸機、横型マシニングセンタなど)

シンプル&コンパクトな構造

シンプルな構造なので、切粉の侵入が少なく噛み込みにくい。
万が一、切粉が侵入しても、パレットを強制的に取り外し再利用可能です。

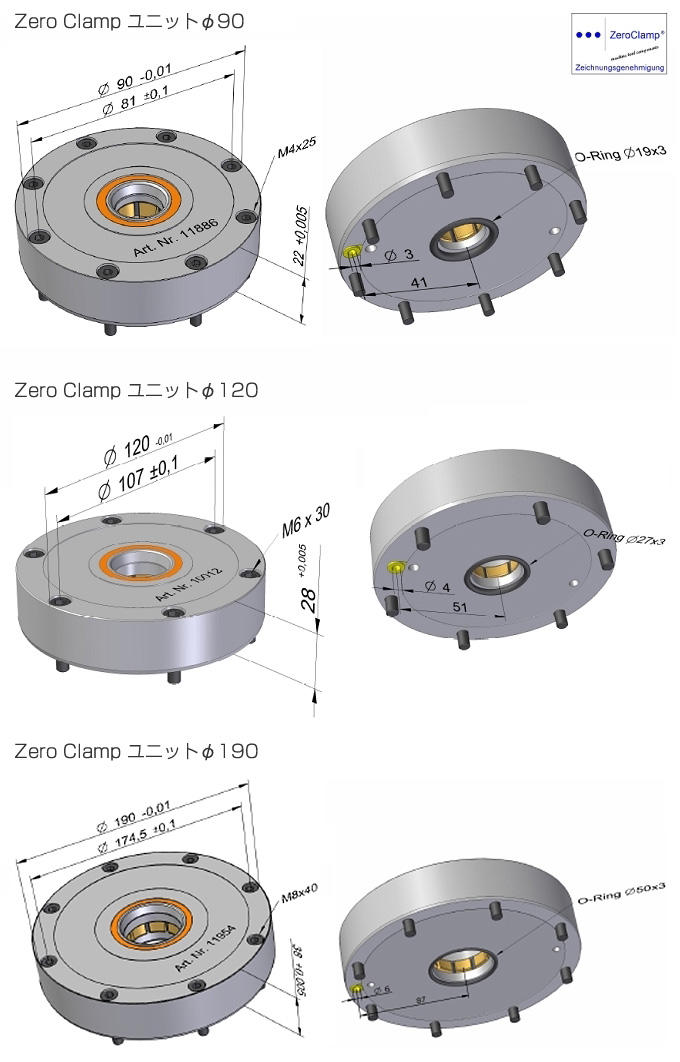

シンプル&コンパクトなので加工領域を有効に利用可能。(φ90ユニット厚 22mm)

クランプボルトは1種類

クランプボルトが1種類だからどこにつけてもOK!。
パレット、ワークの方向、ボルト位置を気にせず、簡単取付!

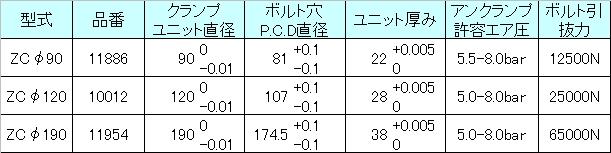

仕様

仕様 仕様
