ZEROCLAMP

豊富なアクセサリーで様々なワークの固定に対応

5軸加工機のワーク固定に最適な精密センタリングバイス

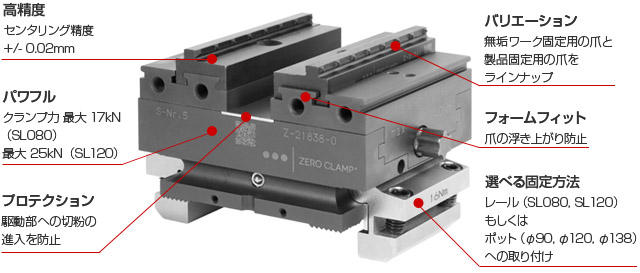

特長

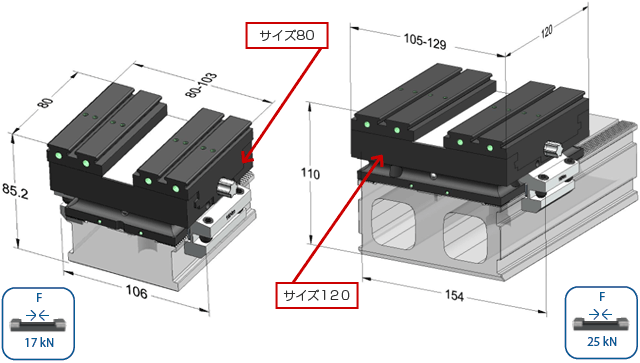

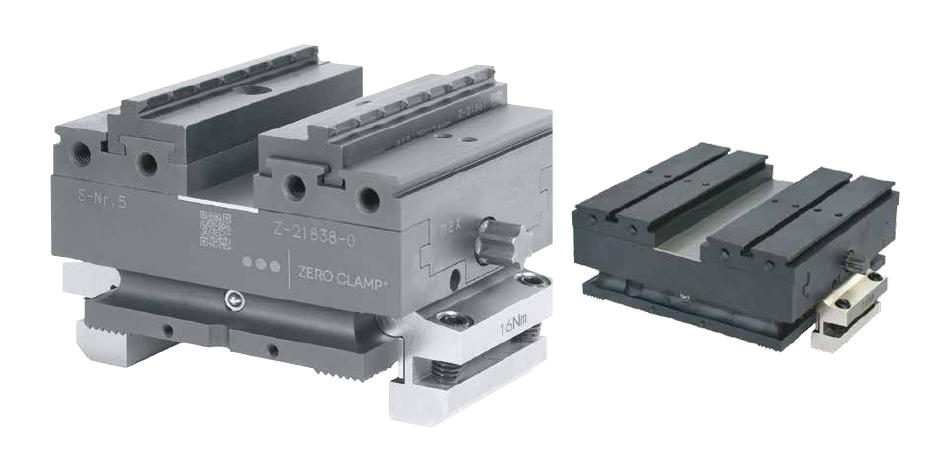

サイズは2種類

仕様

ラインナップ

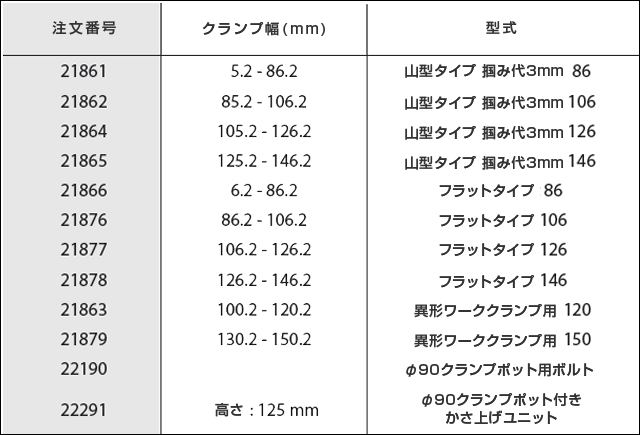

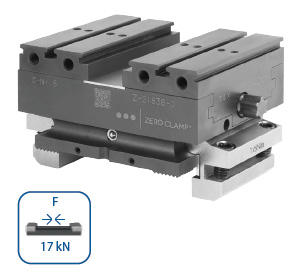

5軸センタリングバイス 80

注文番号 型式 重量
21838 80番バイス用
固定具
2.69kg
(5.9lbs)
  • クランプ力 : 最大17kN
  • センタリング精度 : ±0.02mm
  • 最大許容切削負荷 : 約1200N ※ワーク高さ100mm, φ90ポットにて
  • クランプ可能サイズ : 5.2 ~ 150.2mm ※リクエストによりその他サイズも可
  • 固定方法(2種類)
     ・クランプレール SL080へ取り付け
     ・クランプポット φ90へ取り付け

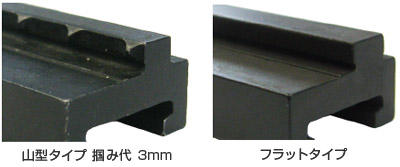

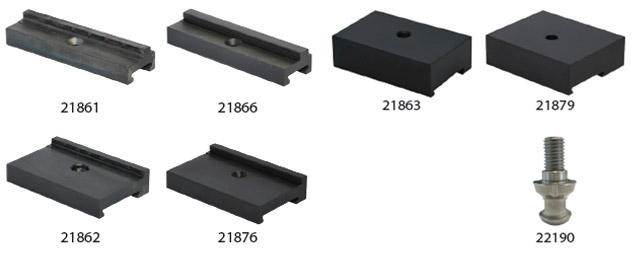

  • 爪形状(3種類)
     ・Gripper top jaw (山型タイプ 掴み代3mm)
     ・Carbide top jaw (フラットタイプ)
     ・Soft top jaw(異形ワーククランプ用)

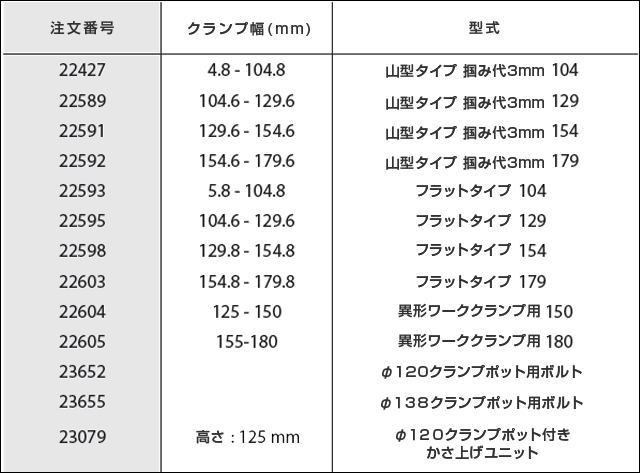

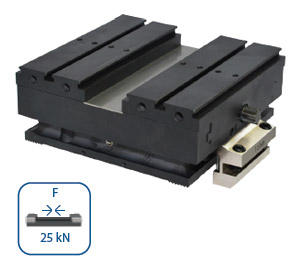

5軸センタリングバイス 120

注文番号 型式 重量
22424 120番バイス用
固定具
6.83kg
(15.1lbs)
  • クランプ力 : 最大25kN
  • センタリング精度 : ±0.02mm
  • 最大許容切削負荷
     ・約3300N ※ワーク高さ100mm, φ120ポットにて
     ・約6100N ※ワーク高さ100mm, φ138ポットにて
  • クランプ可能サイズ : 4.8 ~ 180mm ※リクエストによりその他サイズも可
  • 固定方法(2種類)
     ・クランプレール SL120へ取り付け
     ・クランプポット φ120, φ138へ取り付け

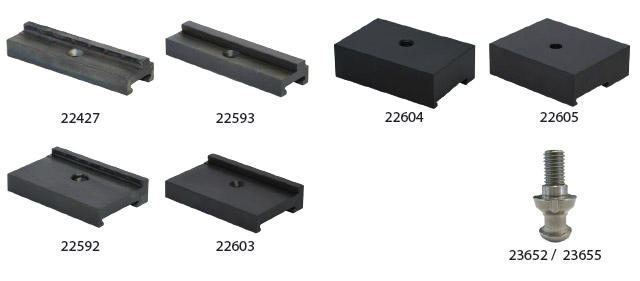

  • 爪形状(3種類)
     ・Gripper top jaw (山型タイプ 掴み代3mm)
     ・Carbide top jaw (フラットタイプ)
     ・Soft top jaw(異形ワーククランプ用)

固定方法

クランプポットへの取り付け

センタリングバイスの底面にボルトを取り付け、クランプポットへ取り付け可能

  • センタリングバイス80 ⇒ クランプポットφ90 へ取り付け可
  • センタリングバイス120 ⇒ クランプポットφ120, φ138 へ取り付け可

クランプポット ラインナップ

  φ90クランプポット
(センタリングバイス80に対応)
φ120クランプポット
(センタリングバイス120に対応)
φ138クランプポット
(センタリングバイス120に対応)
SA/SAV series GA series LA series
注文番号 11886 12987 10012 10148 17726 20394
位置決め
基準穴
あり なし あり なし あり なし
クランプ力 12.5 kN
(2800 lbf )
12.5 kN
(2800 lbf )
25 kN
(5500 lbf)
25 kN
(5500 lbf)
40 kN
(9000 lbf)
40 kN
(9000 lbf)
重量 0.72 kg
(1.59 lbs)
0.71 kg
(1.57 lbs)
1.84 kg
(4.06 lbs)
1.80 kg
(3.97 lbs)
2.74 kg
(6.04 lbs)
2.67 kg
(5.89 lbs)

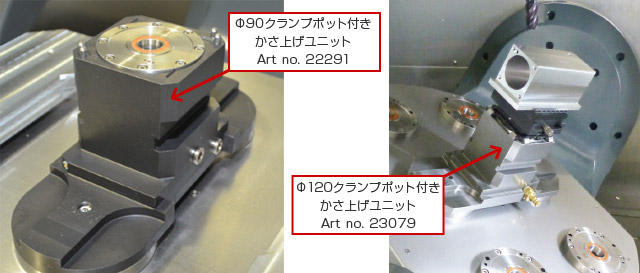

かさ上げユニット

クランプレールへの取り付け

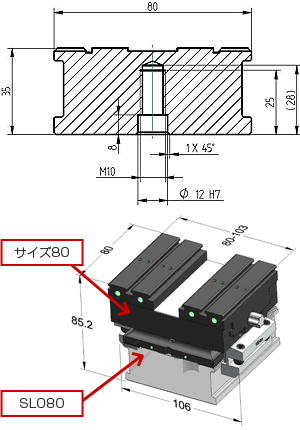

  • センタリングバイス80 ⇒ クランプレール80(SL080) へ取り付け可

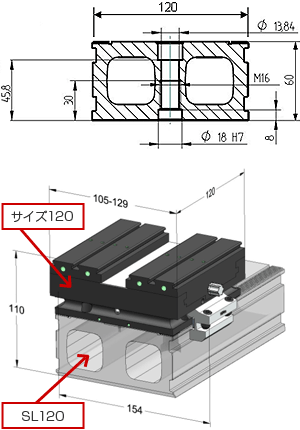

  • センタリングバイス120 ⇒ クランプレール120(SL120) へ取り付け可

クランプレール ラインナップ

  SL080 サイズ
※レール長さ 4種類
SL120 サイズ
※レール長さ 2種類
注文番号 13834 13833 14269 13408 20254 16221
長さ(mm) 260 400 500 600 300 600
重量(㎏) 5.36 7.72 10.04 11.6 9.3 18.5

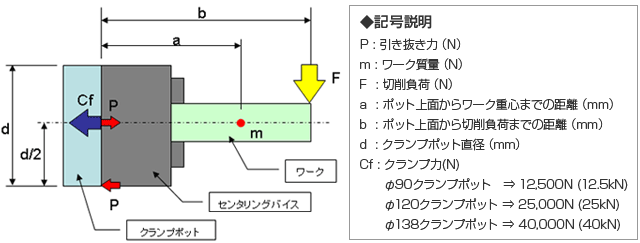

安全率計算

安全率計算方法

クランプポットを用いて固定した場合の安全率は以下の方法にて算出いたします。
※最も負荷のかかる水平状態にて検討

引き抜き力計算式

P = (ma + Fb) / (d/2)

安全率(Sf)計算式

Sf = Cf / P<
⇒ Sf > 3 であれば使用に問題なし

動画

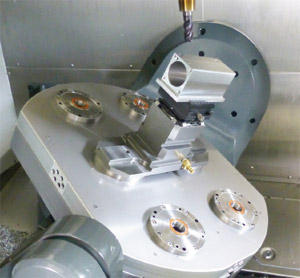

バイス使用例
