HEMA ベクター(Vector)ヨロイフレックス

HEMA ベクター(Vector)ヨロイフレックス

HEMA

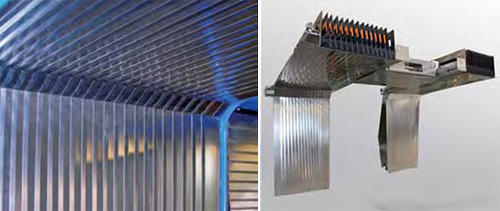

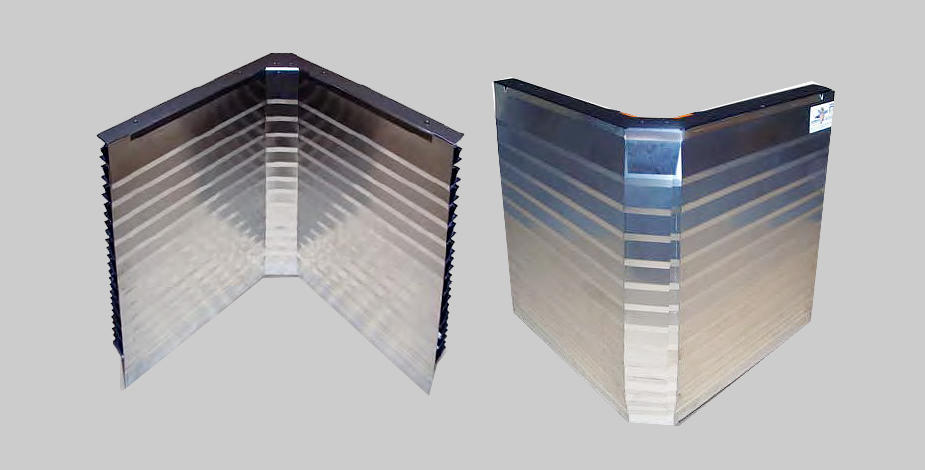

機械の内面用カバー 天井と壁、天井の切り妻状のように同時に二面をカバー

ベローズとステンレス板の組み合わせで切粉から摺動面、機械内面を守ります

特長

軽量、コンパクトな設計可能

樹脂シート、樹脂構造体、薄板ステンレスの採用により、スチール製カバーに比して軽量
最小ストローク時のカバー寸法が金属板の折り重ね式カバーに比してコンパクト

機械用ベローズの30年以上に亘る技術で製作

多数のシート材質により、さまざまな環境に対応するシートを選定可能

ステンレス板(ラメラ)に付加したテンションがラメラ同士のすき間を最小限にし、切粉の進入を防止

特殊バネ鋼の採用により高い切粉かきとり性能

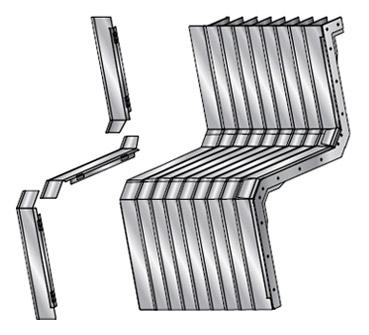

取付方向自在

単一の方向のみでなく、垂直立面の運動と連動する天井カバーの一体カバーも可能

仕様

Legend
FB Width of fold
FZD Compression per fold
FAZ Extension per fold
X Horizontal space required for the lamellas
Y Vertical space required for the lamellas

FB FAZ FZD X Y
17.5 20 5 20 40
20 25 5 20 45
25 32 5 25 50
30 40 5 25 65
35 45 5 30 75
40 60 5 35 80
45 65 5 35-40 85
50 75 5 45-50 95
