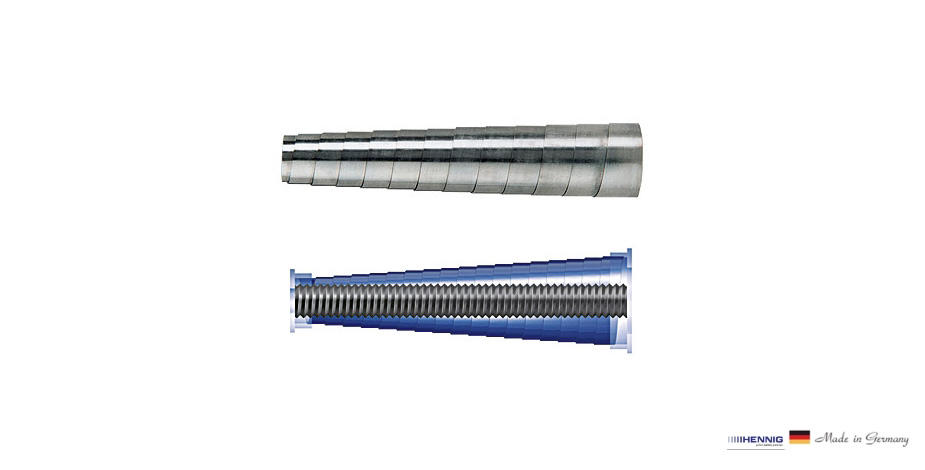

HENNIG スタビラスチック(STABILASTIC)

ボールねじ、スプラインシャフト等の軸用
スウェーデン鋼製
注）研削盤には不向きです。

特長

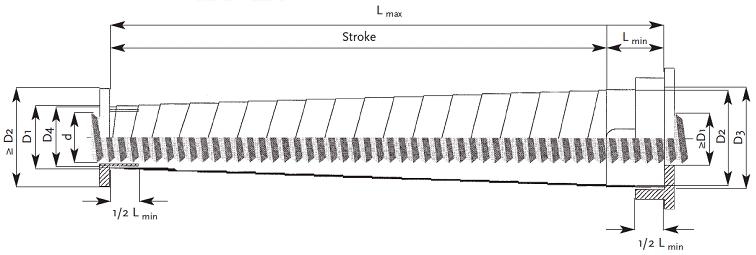

d =ねじ径
D1=スプリング内径
D2=スプリング外径
D3=外径フランジの内径(D2+2mm)
D4=内径フランジの外径(D1-1mm)

型式	d (最大)	L (最大)	最大ストローク	L1 (最小)	D1 (最小)	D2 (最大) 横用	D2 (最大) 縦用	重量 (kg)
TF 20.1	15	250	218	32	18	36		0.13
TF 22.1	18	250	210	40	20	38		0.17
TF 25.1	20	250	210	40	23	41		0.18
TF 25.2	20	400	360	40	23	45		0.26
TF 28.1	23	250	200	50	26	43		0.24
TF 28.2	23	400	350	50	28	47		0.31
TF 32.1	27	315	265	50	30	57		0.50
TF 32.2		630	565	65	30	58		0.65
TF 32.3		900	810	90	30	63		1.10
TF 36.1	30	315	265	50	34	60		0.55
TF 36.2		630	565	65	34	65		0.85
TF 36.3		900	810	90	34	65		1.10
TF 40.1	35	400	340	60	38	64		0.60
TF 40.2		800	715	85	38	71		1.30
TF 40.3		1120	1000	120	38	77		2.10
TF 40.4		1400	1280	120	38	80		2.50
TF 45.1	40	400	340	60	43	72		0.85
TF 45.2		800	715	85	43	81		1.60
TF 45.3		1120	1000	120	43	83		2.20
TF 45.4		1400	1280	120	43	84		2.60
TF 50.1	45	400	335	65	48	78		1.00
TF 50.2		800	715	85	48	85		1.60
TF 50.3		1120	1000	120	48	91		2.70
TF 50.4		1400	1270	130	48	96		3.60
TF 50.5		1800	1670	130	48	106		5.50
TF 56.1	50	400	335	65	54	84		2.10
TF 56.2		800	715	85	54	94		2.20
TF 56.3		1120	1000	120	54	93		2.80
TF 56.4		1400	1270	130	54	100	102	3.80
TF 56.5		1800	1660	140	54	114	116	7.00
TF 63.1	55	630	540	90	61	96	98	2.10
TF 63.2		900	800	100	61	102	104	2.90
TF 63.3		1250	1130	120	61	114	116	5.50
TF 63.4		1800	1660	140	61	130	132	9.00
TF 71.1	60	630	530	100	69	104	106	2.60
TF 71.2		900	800	100	69	115	117	3.70
TF 71.3		1250	1130	120	69	126	128	5.60
TF 71.4		1700	1660	140	69	144	146	11.40
TF 80.1	70	900	790	110	78	121	123	4.00
TF 80.2		1250	1130	120	78	133	135	6.00
TF 80.3		1800	1650	150	78	142	144	10.40
TF 90.1	80	900	790	110	88	126	128	4.20
TF 90.2		1250	1110	140	88	138	140	7.00
TF 90.3		1800	1650	150	88	155	157	14.00
TF100.1	85	900	780	120	98	145	147	6.00
TF100.2		1250	1110	140	98	154	156	9.30
TF100.3		1800	1630	170	98	172	174	16.50
TF110.1	95	900	760	140	108	145	147	6.00
TF110.2	95	1250	1100	150	108	159	161	10.00
TF125.1	100	900	760	140	123	167	169	7.30
