特長
LEAN設計、新素材によるパフォーマンスUP

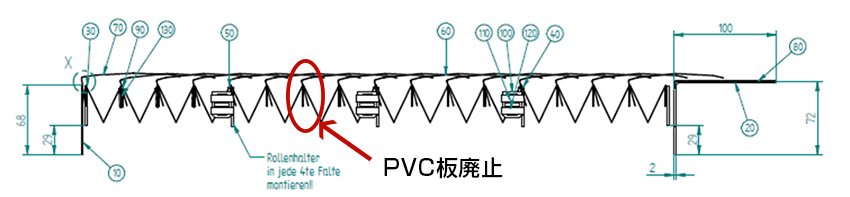

ベローズとラメラをサポートするPVC板
廃止
圧縮時の長さがコンパクトに

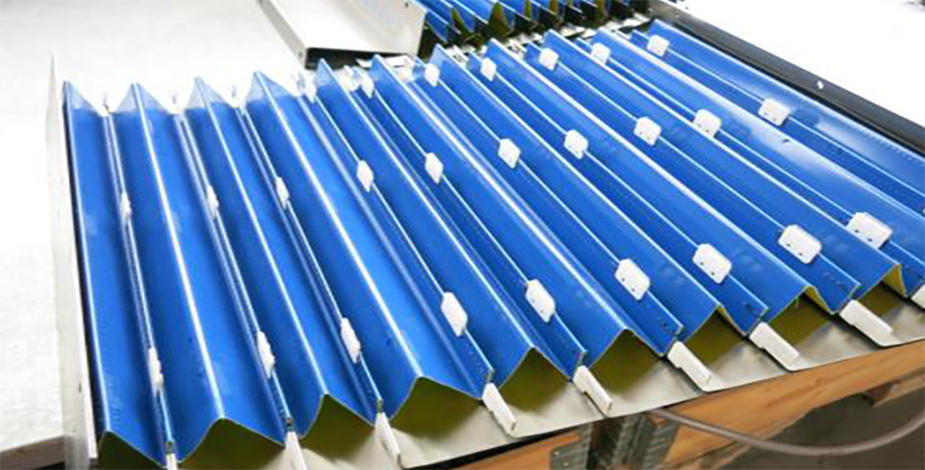

新開発ヨロイカバー

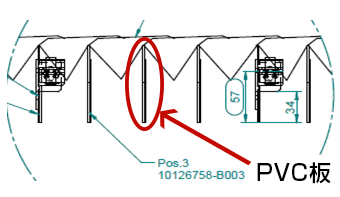

ベローズとラメラをサポートするPVC板
廃止
圧縮時の長さがコンパクトに
| 従来品 | W-FOLD | 削減率比較 | |
|---|---|---|---|
| Lmax | 1150 | 1150 | - |
| Lmin | 110 | 90 | 18% |
| 折数 | 20 | 15 | 25% |
| 吊りローラー数 | 5 | 3 | 40% |
| ラメラ長さ | 90 | 94 | -4% |
| PVC板数 | 20 | 0 | 100% |
| 折幅 | 拡張幅 | ラメラ長さ | 拡張幅 増加率 |
||
|---|---|---|---|---|---|
| 標準 | W-FOLD | 標準 | W-FOLD | ||
| 30 | 45 | 60 | 75 | 75 | 33% |
| 35 | 50 | 70 | 80 | 85 | 40% |
| 40 | 60 | 80 | 90 | 95 | 33% |
| 45 | 70 | 90 | 100 | 105 | 29% |
| 50 | 80 | 100 | 110 | 115 | 25% |
| 速度 | 90 m/min |
|---|---|
| 加速度 | 1.5 g |
| サイクル | 1.500.000 |
| 幅 | 1,450 mm |
| Lmax拡張幅 | 1,540 mm |
