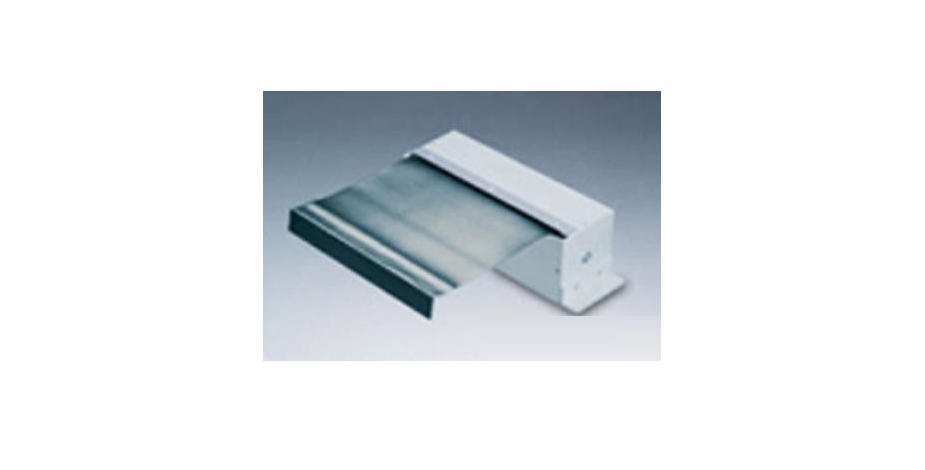

ステンレスシート材をばねでケース内に巻き取る
ステンレスシートで摺動面、その他への保護カバー
（ケース付き）
ステンレスシート材をばねでケース内に巻き取る
| A = 摺動面の幅 |
| B = カバー幅（各摺動面を個別はA+13mm、両摺動面一体はA+25mm） |

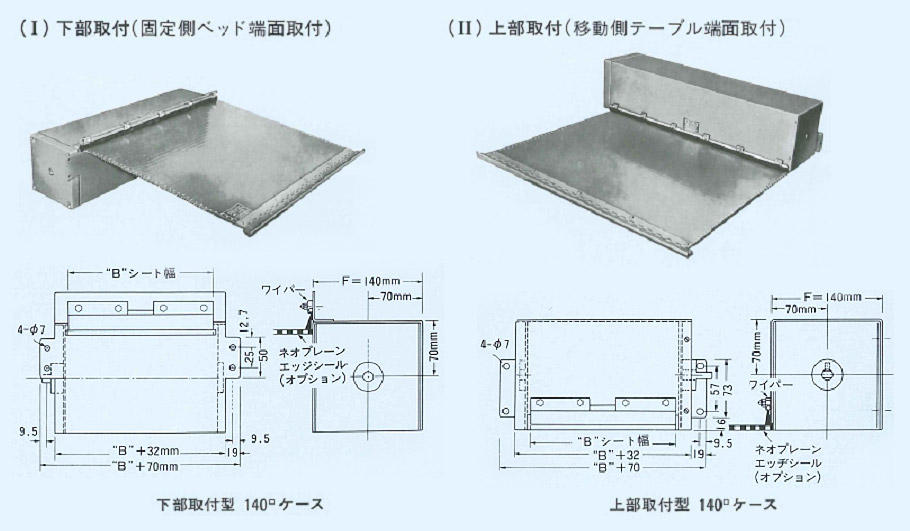

| C = キャニスターの取付（上部又は下部） |
| D1 = 機械のストローク |
| D1 = カバー全長 |
| E = 機械の最大送り速度 |
| F = キャニスターのサイズ（140□,200□,250□） |
| G = エッジシールの要,不要（サイドよりのクーラント侵入防止シール） |
| ケース | ストロークmax |
|---|---|
| 140□ | 1000mm |
| 200□ | 2500mm |
| 250□ | 4000mm |
