AXELENT X-Guard 安全柵
Xガード

AXELENT X-Guard 安全柵

AXELENT

簡単なモジュラー式で楽々組み立て、スピーディ且つ安全に組み立てられる安全柵

パネル高さ2500mmが新リリース!
専用のX-KEYを使用するのみで、パネルは軽く扱いやすいので一人でも組み立てられます!

驚くべきXガードの秘密


安全柵は"ただの柵"とお考えのお客様が多いと思います。
Xガードはお客様の利便性と安全を深く考えた安全柵です。
その秘密を解き明します。

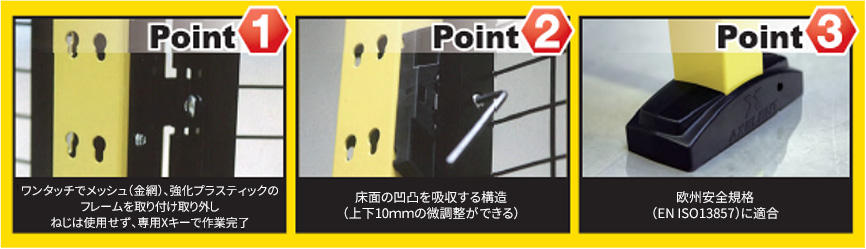

パネル装着がワンタッチ

従来工法(ネジ止め)と比較すると設置時間が半減します!!

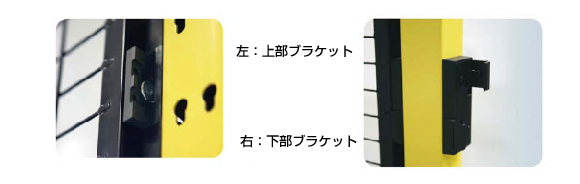

  • パネル取付部品
    手でポストのダルマ穴へ取り付け
    ボルト・ナットは使いません。
  • 20mmまでの床の段差を吸収します。

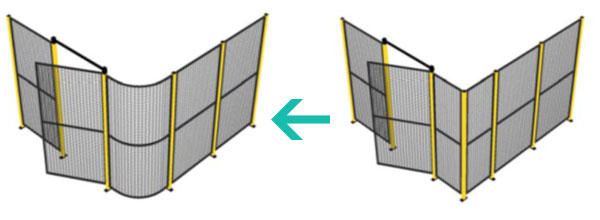

カービングパネル(R形状パネル)

コーナーがすっきりして無駄なスペースもなくなります。

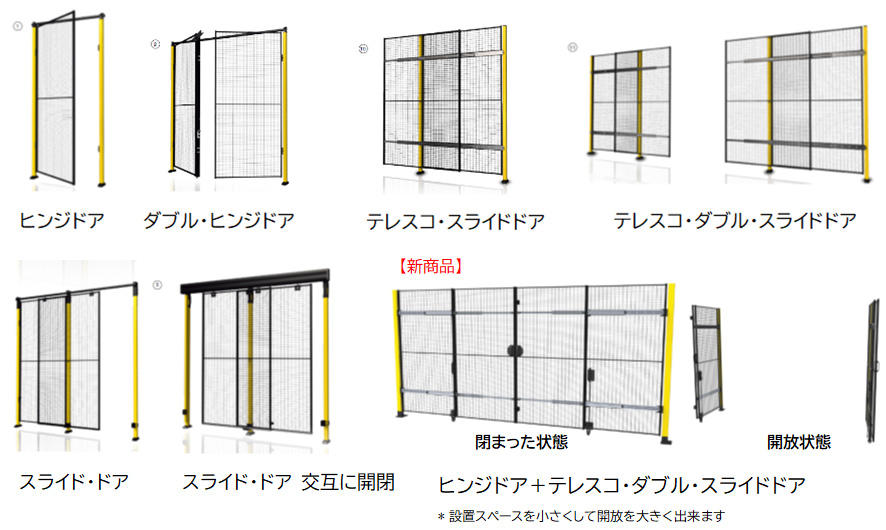

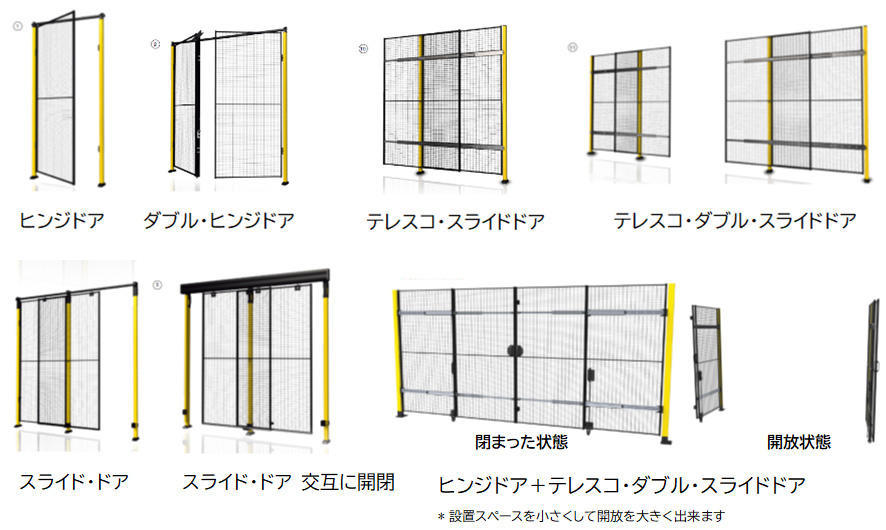

豊富なドアのバリエーション

コーナーがすっきりして無駄なスペースもなくなります。

フレキシブルなオプション

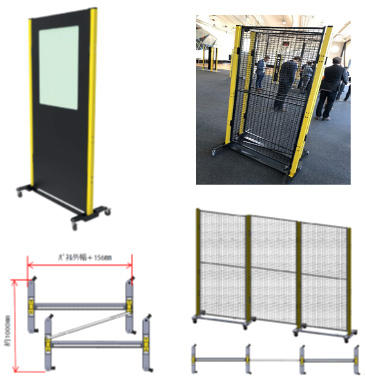

キャスター付モバイルパネル

  • 1枚物 / 折り畳み式
  • 必要な場所に簡単移動

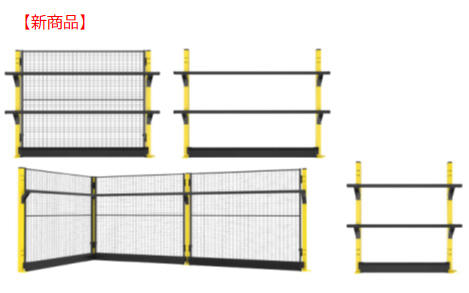

転落防止エックスレール

  • 転落防止としての手すりを後付できる
  • ポスト高さ 1400mm

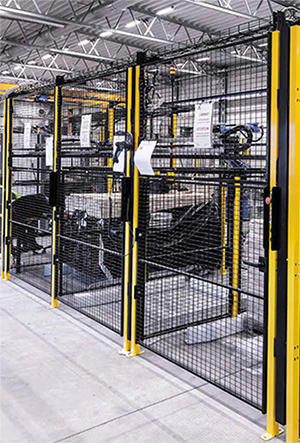

フレキシブルだからこそ、急なレイアウト変更にも簡単に対応できます。

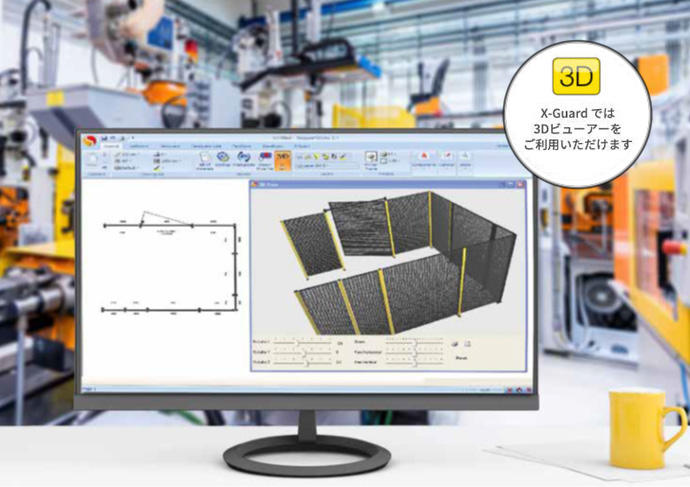

スナッパーワークス

レイアウト作成が簡単にできるソフトウエアを無償提供しております

  • 簡単に作図ができます
  • 必要な部材が自動的にリストアップされます

ドラッグアンドドロップ!
どのようなパーツが必要か、完成したレイアウトがどのように見えるか、
素早く簡単に全体像を確認できます。
さらに、この図面を元に注文を行うことができます。

スナッパーワークスの詳細はこちら

インパクトプロテクターの活用情報

柱を守る

クラッシュバリア



歩行者バリア

コラムガード

壁を守る

クラッシュバリア



ハイブリッドボラード



歩行者を守る

歩行者ハイブリッドバリア


歩行者ハイブリッドバリア+ハイブリッドボラード

ヒンジドア



搬入口を守る

ハイブリッド高さ制限バー


ハイブリッドボラード


棚を守る

ラックエンドプロテクター


ラックマウントガード


衝撃吸収ラックガード

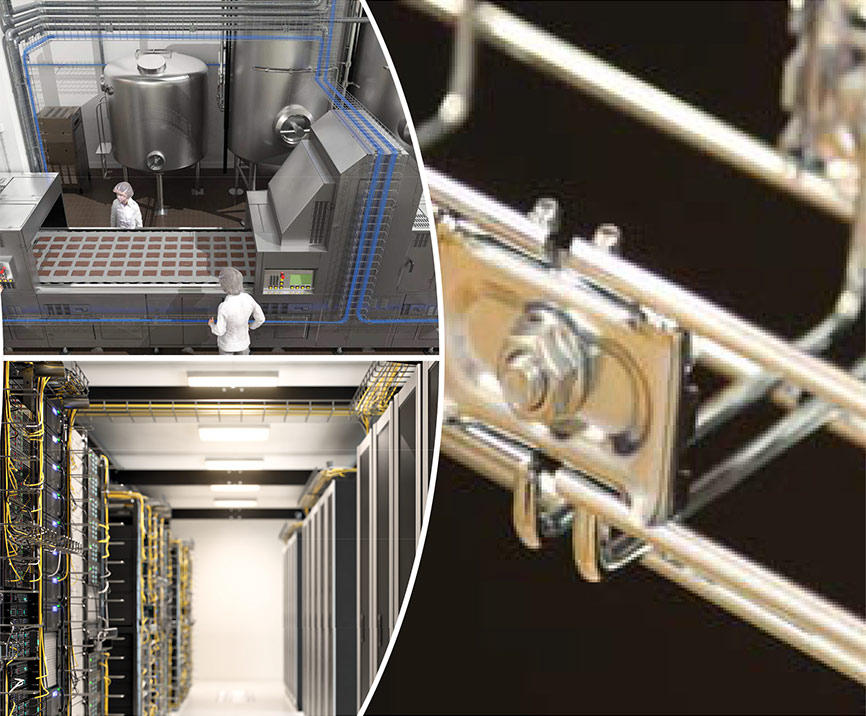

X-Tray(X-トレイ)の活用情報

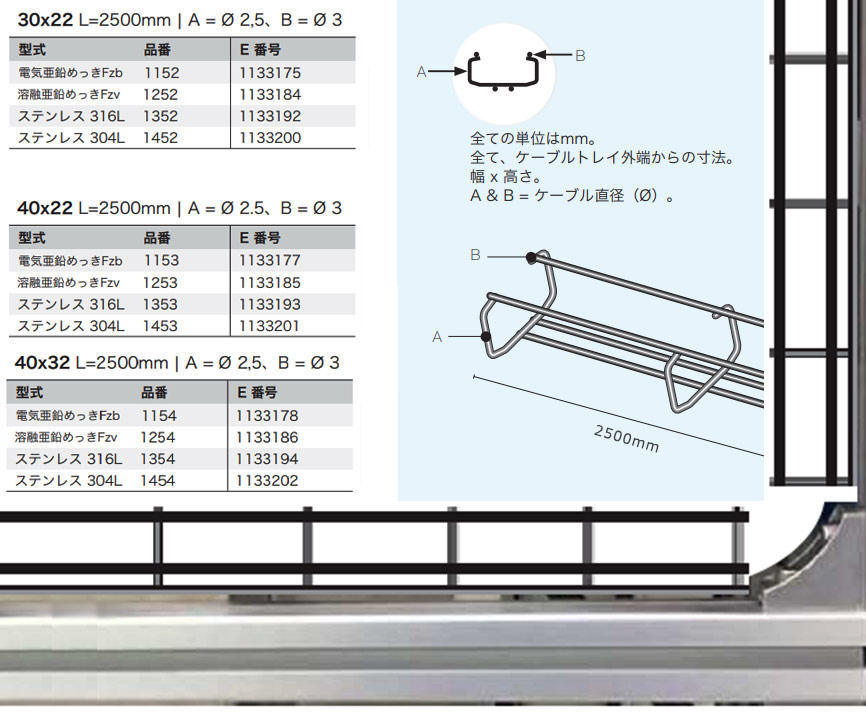

アルミフレーム用ワイヤートレイ X-Tray(X-トレイ)

アルミフレームの30角、40角サイズ幅に対して、30㎜、40㎜幅のX-Trayをご使用いただけます!
※取付金具はお客様にてご準備となります。

工場内の安全性向上に最適

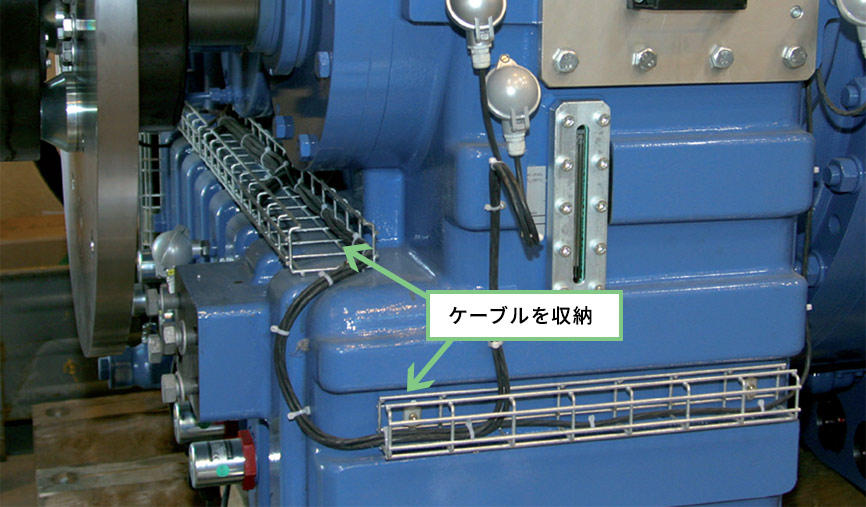

装置周辺のケーブル処理にお困りではありませんでしょうか?
作業員の方がケーブルにつまずき転倒の原因となり、フロアー上のケーブルは、とても危険です!
それを解決する製品が、X-Trayとなります。

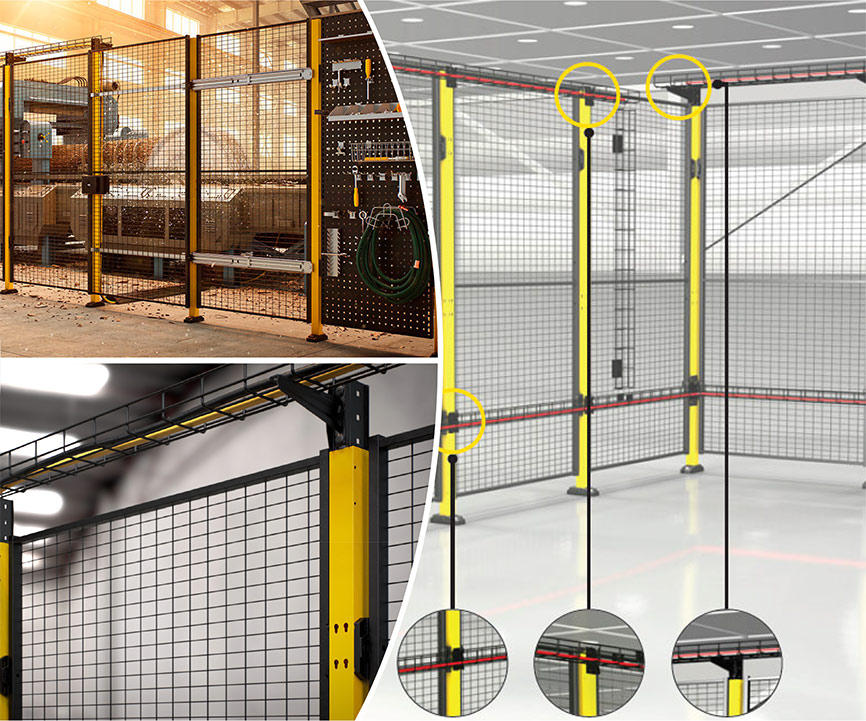

安全柵用

安全柵のあらゆるところにX-Trayは、簡単に取り付けできます。
ポストの上部、側面パネルの内外面の縦横方向フロア上がスッキリします。
取付金具も標準品です。

クリーンルーム用

ワイヤー構造のため、角断面構造と比べて、埃などが堆積が少ないです。
そのため、クリーンな環境に、最適な組み合わせです。

X-Trayの詳細はこちら

特長

パネル高さ・バリエーション

ついにパネル高さ2500mmを、リリースいたします!
これで、標準高さが8バリエーションとなり、安全性が増しました。

パネル高さ2500mm メッシュパネル

仕様

安全距離120,200mm
垂直材断面30×20mm
水平材断面25×15mm
ポスト50×50mm、70×70mm
垂直ワイヤー線径Ø 3mm
水平ワイヤー線径02.5mm
メッシュ開口50×30mm、50×20mm
仕上げリン酸塩処理 / エポキシ塗料
色(メッシュパネル)ブラック RAL 9011
色(ポスト50×50)イエロー RAL 1018、ブラック RAL 9011、
ブルー RAL 5005、レッド RAL 3020
色(ポスト70×70)イエロー RAL 1018、レッド RAL 3020

(他の色のお見積りも可能です。)

メッシュパネル 50x30mm  ブラック(RAL 9011)

品番高さ (mm)幅 (mm)
W322-24002524000250
W322-24004024000400
W322-24005024000500
W322-24006024000600
W322-24007024000700
W322-24008024000800
W322-24009024000900
W322-24010024001000
W322-24011024001100
W322-24012024001200
W322-24013024001300
W322-24014024001400
W322-24015024001500

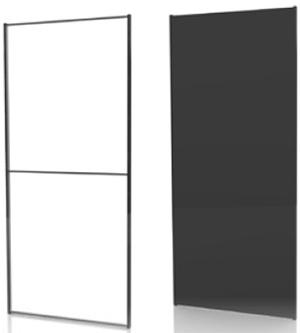

パネル高さ2500mm プラスチック/スチールパネル

仕様

垂直材断面30×20mm
水平材断面25×15mm
プラスチック2mm (熱可塑性ポリエステル)
シート0,8mm (スチール)
ポスト50×50mm、70×70mm
色(パネル)ブラック RAL 9011
色(ポスト 50×50)イエロー RAL 1018、ブラック RAL 9011、
ブルー RAL 5005、レッド RAL 3020
色(ポスト70×70)イエロー RAL 1018、レッド RAL 3020

(他の色のお見積りも可能です。)

プラスチック  ブラック (RAL 9011)

品番高さ (mm)幅 (mm)
W328-24002524000250
W328-24004024000400
W328-24007024000700
W328-24010024001000

シート  ブラック (RAL 9011)

品番高さ (mm)幅 (mm)
W329-24002524000250
W329-24004024000400
W329-24007024000700
W329-24010024001000

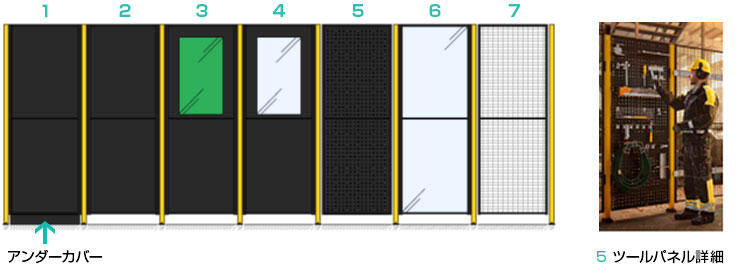

ユニークなパネルもあります!

  • シートメタル+アンダーカバー
  • シートメタル
  • 遮光性窓付きパネル
  • クリアー窓付きパネル
  • ツールパネル
  • クリアーパネル
  • メッシュパネル

※高さ/幅は、お問い合わせください!

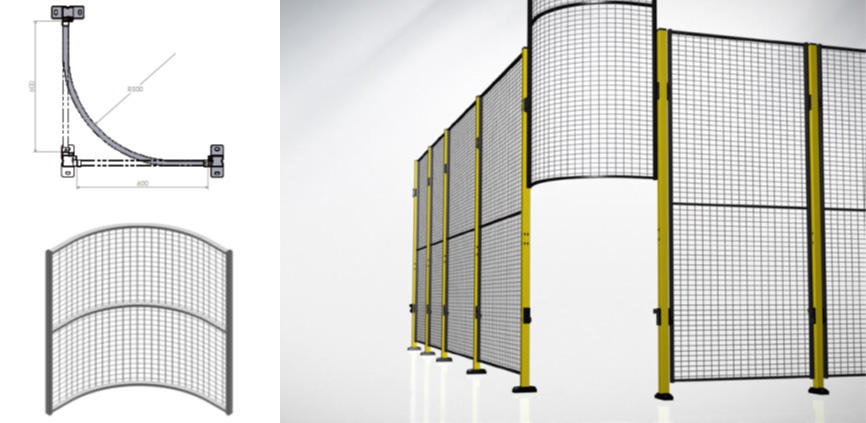

カービングパネル

コーナー部の省スペース化を図ることができます。

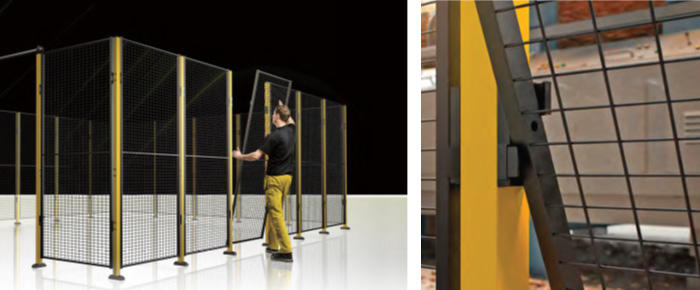

組立・レイアウト変更がスピーディに

場所が足りない・急なレイアウト変更・大型荷物の柵内搬入時に、たった2ヶ所の部品で簡単に取り付け・外しが可能、一人でもレイアウトが自由自在に出来る
パネルとポストの間にブラケットがジョイントされている構造の為、一枚毎の設置手順で、一人でも施工が可能

ドア・メッシュの豊富なバリエーション

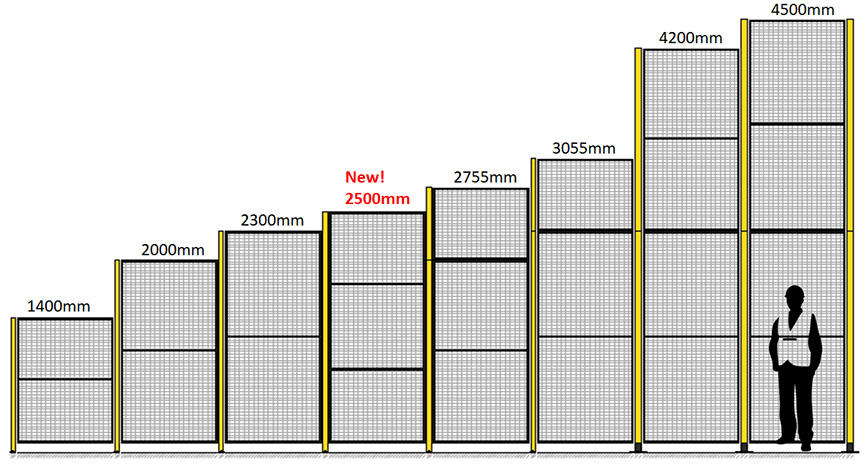

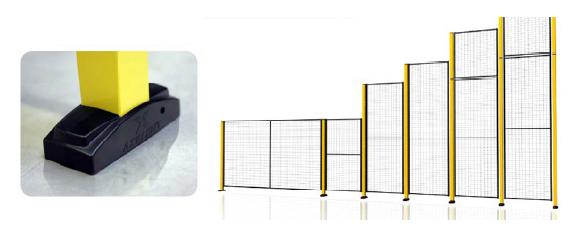

  • 標準高さ 8バリエーション
    1400mm、2000mm、2300mm、2500mm、2755mm、3055mm、4200mm、4500mm
    最高4500mmまでの継ぎ足しが可能
  • 幅 14パターン
    min 250mm ~ max 2200mm
    max 2200mmでは柵内へ材料搬入時のフォークリフト・自動車の直接乗り入れが可能

スマートな外観

重厚な鉄角パイプ使用により縦・横バランスが均一、高い姿勢も安定する。ポストが少なく、メッシュの表面凹凸が無い為引っ掛を防止。またポスト脚にはフットカバーが付く為作業者への事故を最小限に抑えられる

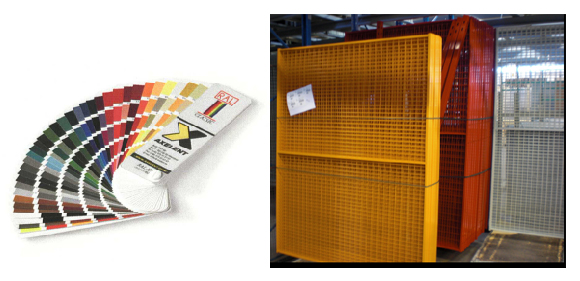

カラーバリエーションが豊富

標準色 黄色・黒の他 用途に応じRAL規格色から選定可能
粉末塗装 無溶剤により身体・作業環境・大気汚染への影響が無い

ケーブルトレイとの組合せにより綺麗な配線が可能

簡単な取説付で慣れてない人でも簡単に組立できる!

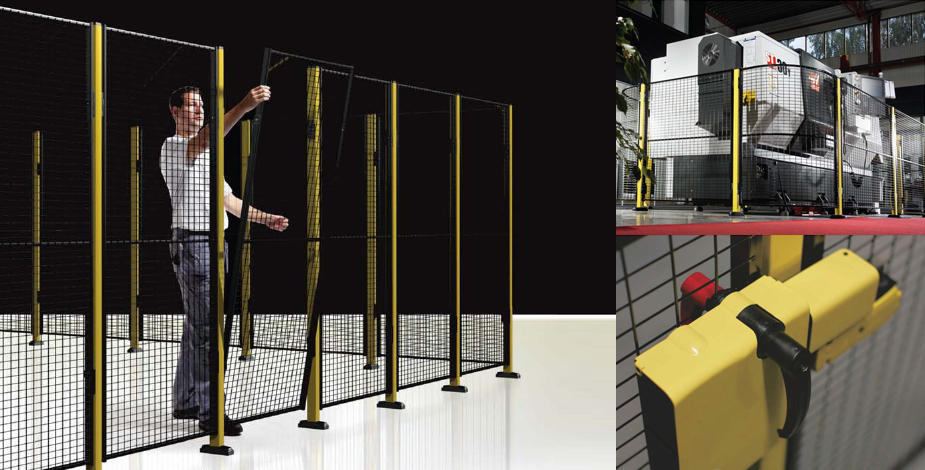

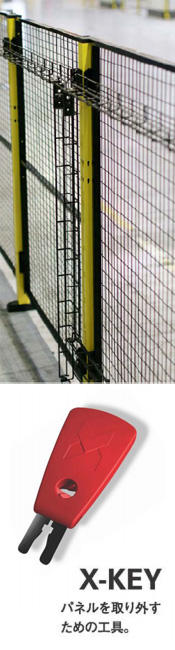

独自の機能

パネルを素早く取り外すための独自のキー。
工具のことは忘れてください。必要なのはX-Keyだけです。

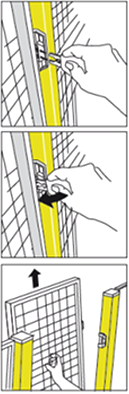

素早い取外しと交換

X-Guardパネルは、専用のX-Keyでしか取り外すことができません。
X-Keyにより、素早い取外しと交換が可能です。

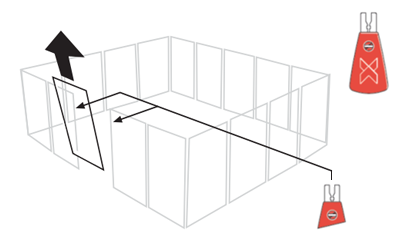

危険なエリアの内側からしか、パネルを取り外すことはできません。

アクセレントも、この構成を推奨します。この構成であれば、可動式ガードが開くと同時に、個々の機械が停止するからです。その後、安全な状態で固定式防御ガードを取り外すことができます。
