断念していた場所にドアと開口を設置できる
安全柵用ドアシステム

狭いスペースにドアを取り付けたいが、ヒンジドアは、開いた時に通路側へパネルが飛び出し、
通路が狭いため設置ができない。
スライドドアも検討したが戸袋のスペースがないため、同じく設置ができない。
このような事でお困りはありませんか?
コンバインド・ヒンジ ⁄ スライド・ドアでソリューションをご提供いたします!

特長

ヒンジ・ドアとスライド・ドアを合体させた画期的なドアシステム

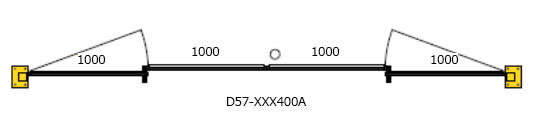

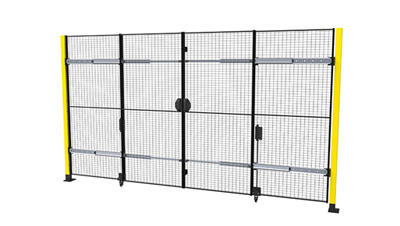

クローズ状態

スライドドアのみオープン

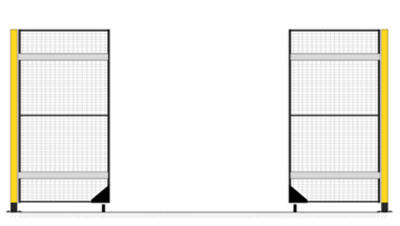

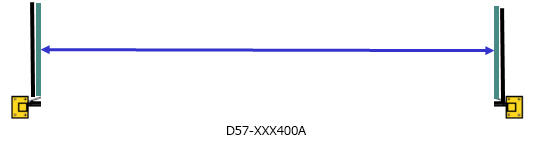

フルオープンの状態で最大間口4000mm!

狭小でも開口最大4mが確保可能

工場や倉庫などで “安全柵を設置しているが場所が狭いために効率の悪い使い方しかできていない” と困っている企業向けに、当社販売で国産自動車メーカー工場、産業・物流企業様からご好評いただいておりますアクセレント社の安全柵 Xガードのノウハウを活かして開発しました。

本体パネル部にスライドレールを付加することで戸袋スペースがない狭い場所にスライド・ドアを、支柱部に180°回転するヒンジを付加することで通路の邪魔になるために設置できなかった場所にもドア設置を可能とすると同時に、ドア開口部を180°開くことで搬出入などに便利な最大4mの開口を確保できる画期的な安全柵用ドアシステムです。


ドアが180度開閉します

通路が狭い場合は、スライドドアのみを開扉

戸袋のスペースがない場合は、
スライドドアとヒンジドアを同時に
開扉することにより最大開口部4m可能

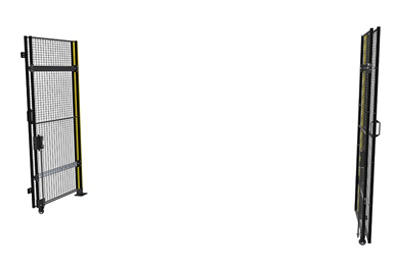

ヒンジドアとしての開閉時

スライドドアとしての開閉時

その他特長

  • 安全柵の高さは、
    ・メッシュパネル:2000、2300、2750㎜の3種類
    ・プラスチックパネル:2000、2300mmの2種類
    ・シートメタルパネル:2000、2300mmの2種類

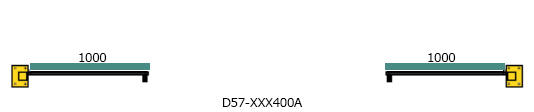

  • パネルの幅は、約4,000mm(1000mm×4枚で1セットの構成)
  • ヒンジ・ドアは180°開閉可能
  • 本体パネル部にスライドレールを付加し狭いスペースでも開口を確保可能
  • フルオープンの状態で最大間口4000mmを確保可能
  • モジュラー式で簡単、スピーディ、且つ安全に組み立てられる安全柵
  • 急なレイアウト変更時でも1人で対応できる
  • ドアのロック機構は、簡易タイプからセーフティースイッチ搭載可能なものまで、
    お客様のリスクレベルに合わせた豊富なバリエーション
  • ケーブルトレイとの組合せにより綺麗な配線が可能
  • カラーは、イエロー・ポストにブラック・メッシュが標準でカスタマイズが可能

Xガードの採用実績例

国内外の自動車メーカー、自動倉庫メーカー、コンベアーメーカー、ロボットメーカー、
工作機械メーカー、飲料メーカーなど

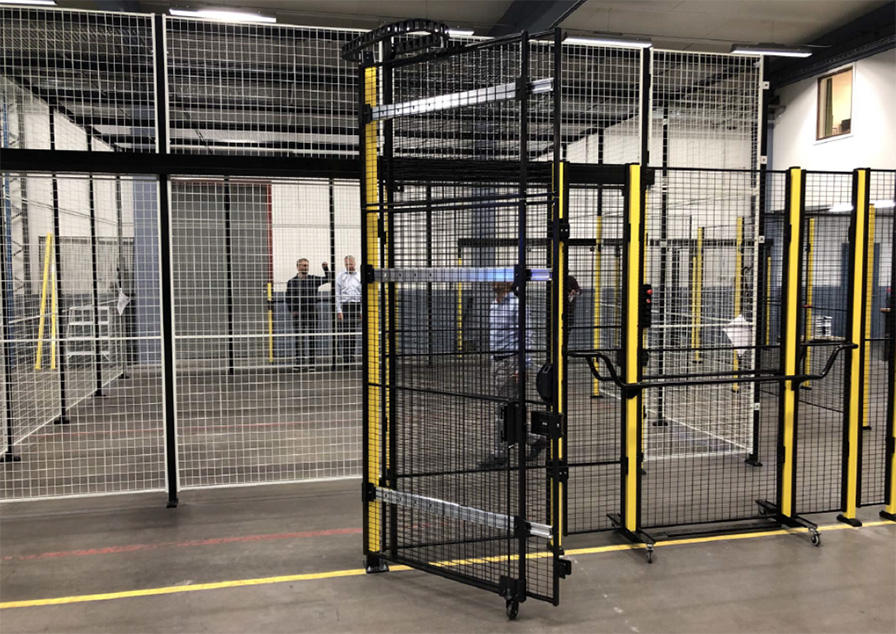

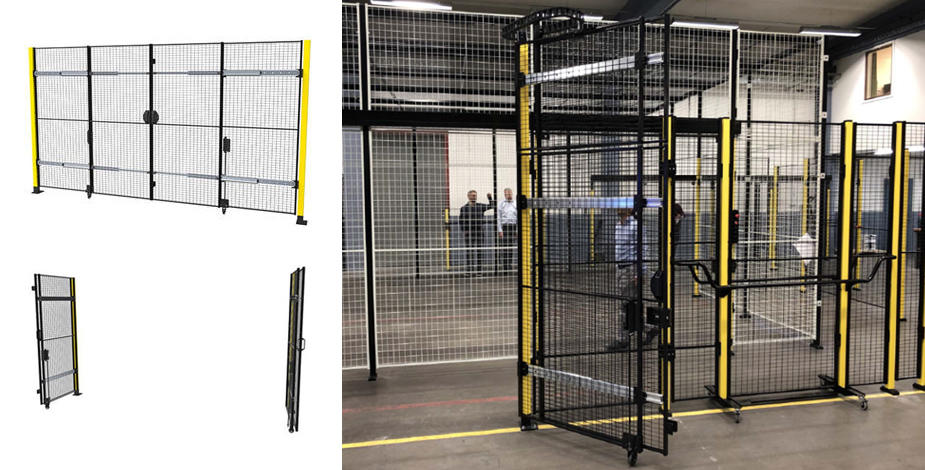

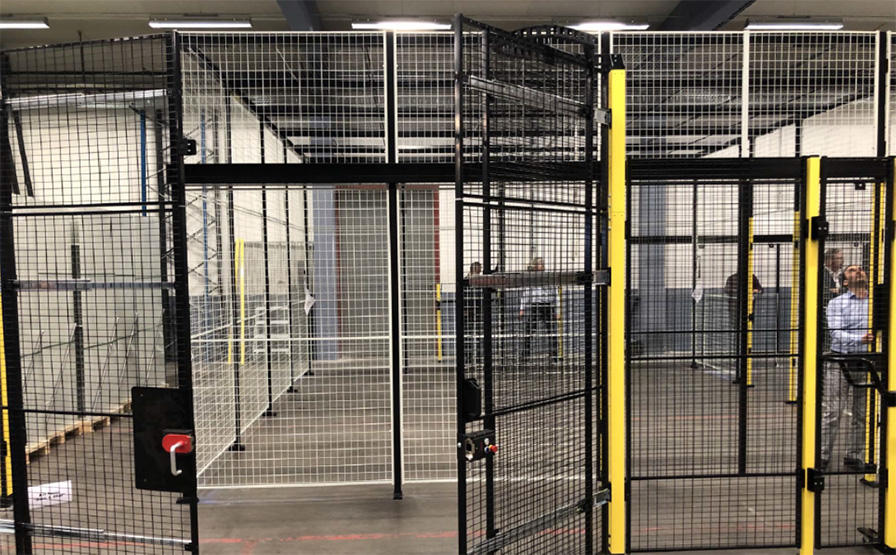

設置例

オプション品

B00-039

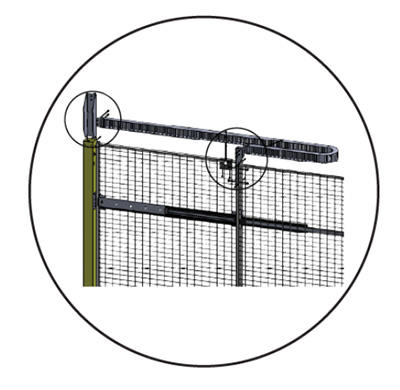

エナジチェーン・ブラケットキット

セーフティスイッチ用のケーブルもこれで安全に設置できます。

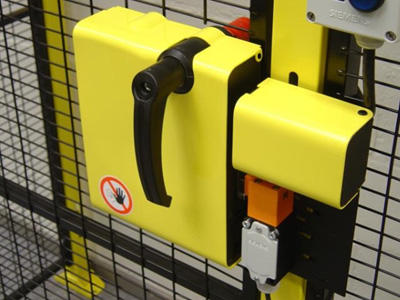

X-LOCK

各社のセーフティスイッチ取付け可能なX-LOCKもあります。
