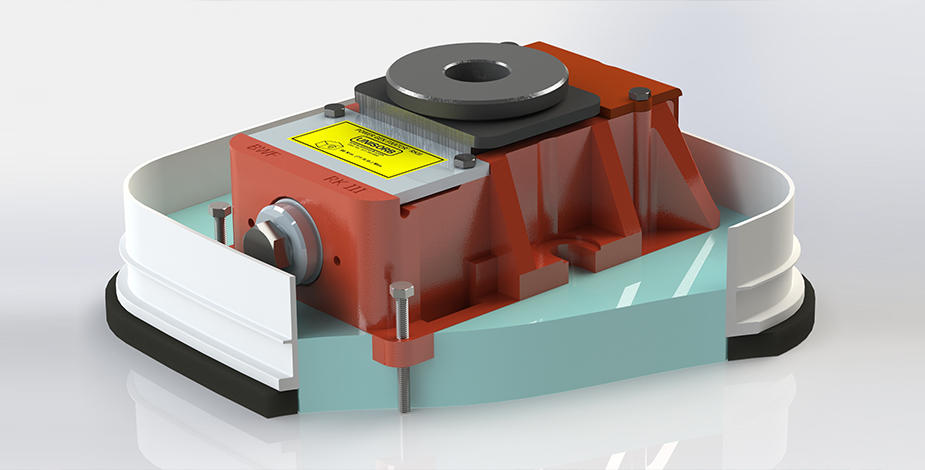

フィクセーターシステムはレベリングブロックとアンカー、グラウトの3点セットで使用する事で、機械と基礎を理想的に一体化させるシステムです。
レベル調整作業の終了と同時に、アンカーボルトでは高い軸力が得られます。レベリングブロックはミスアライメントなく、容易に微調整が行えます。

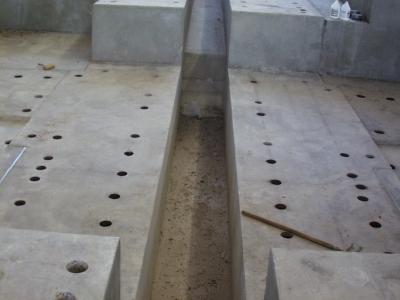

基礎工事もコアカッターでφ50（M16）～最大φ200（M42)と小径で済み、大幅な工事費低減と工期短縮に繋がります。
アンカーボルトの高軸力とミクロン代の最終調整が同時に行え、高精度の据付と工期短縮を可能にする
フィクセーターシステムはレベリングブロックとアンカー、グラウトの3点セットで使用する事で、機械と基礎を理想的に一体化させるシステムです。
レベル調整作業の終了と同時に、アンカーボルトでは高い軸力が得られます。レベリングブロックはミスアライメントなく、容易に微調整が行えます。
基礎工事もコアカッターでφ50（M16）～最大φ200（M42)と小径で済み、大幅な工事費低減と工期短縮に繋がります。
| 型式 | 機械荷重 ( kN ) | 最大許容荷重 ( kN ) | A.Bolt | 締結力 ( kN ) | 重量 ( N ) |
|---|---|---|---|---|---|
| RK I | 10 | 90 | M16 | 53 | 39 |
| RK II | 20 | 120 | M20 | 82 | 54 |
| RK III | 40 | 240 | M24 | 117 | 113 |
| RK IV | 60 | 360 | M30 | 185 | 206 |
| RK V | 120 | 700 | M36 | 269 | 412 |
| RK 250 | ― | 2500 | ― | ― | 1956 |
型式選定の際はお問合せ下さい。
締結力の値はFixator 専用WESアンカーボルトを用いた場合の凡その値です。
アンカーボルトを併用しない場合は、最大許容荷重を用いて選定下さい。
