スマホで工作機械内のモニタリングと操作が可能に
工作機械のIoTを支える機内カメラ

「Rotoclear Camera」のバージョンアップ版

PCのみだった機内モニタリングや遠隔操作が、スマートフォンやタブレットでも可能になりました。

新機能 スマホで機内モニター・操作

スマートフォンでも操作できる新機能が続々登場!

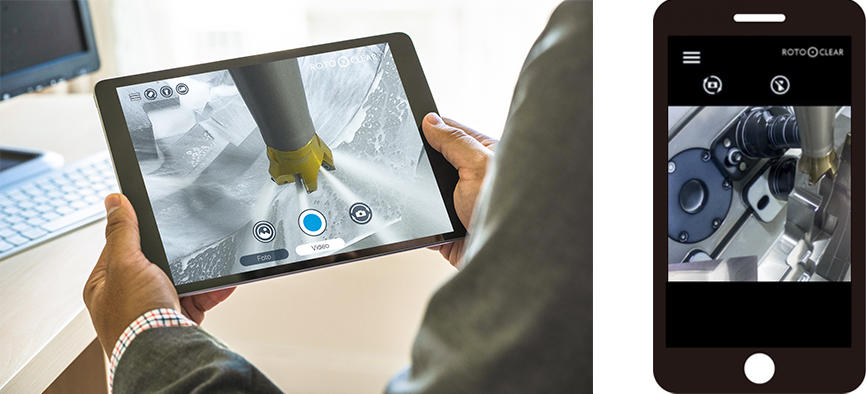

スマホで機内をモニター

リモートで工作機械内を見ることができます


スマホでリモート操作

RCカメラの操作アプリケーションソフトウエアはブラウザ経由のため操作するハードウエアに制約はありません。
ブラウザーからアドレスを指定するだけで操作画面を呼び出し操作ができます。


社内LANにRCカメラ制御を接続しリモート操作

社内でのリモート操作

  • PCを社内LANに接続
  • タブレット、スマートフォン社内WIFIに接続

社外でのリモート操作(例)※注意1

  • PCをVPN※注意2に接続し社内LANへ
  • タブレット、スマートフォンVPNに接続し社内LANへ
  • 注意1
    外部から社内LANへ接続する方法はお客様の環境に応じて選択してください。
    またセキュリティシステム上機能しない場合がありますのであらかじめご了承ください。
  • 注意2
    VPN接続とは、インターネット上に仮想の専用線を設定し、特定の人のみが利用できる専用ネットワーク

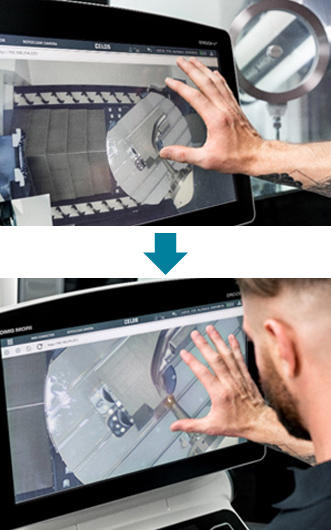

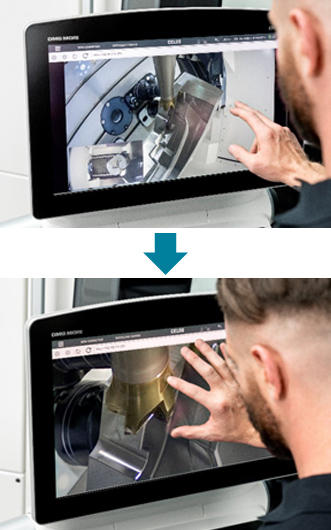

スワイプズーム対応

タッチパネルスクリーンでスワイプ動作でズーム操作ができるようになりました。

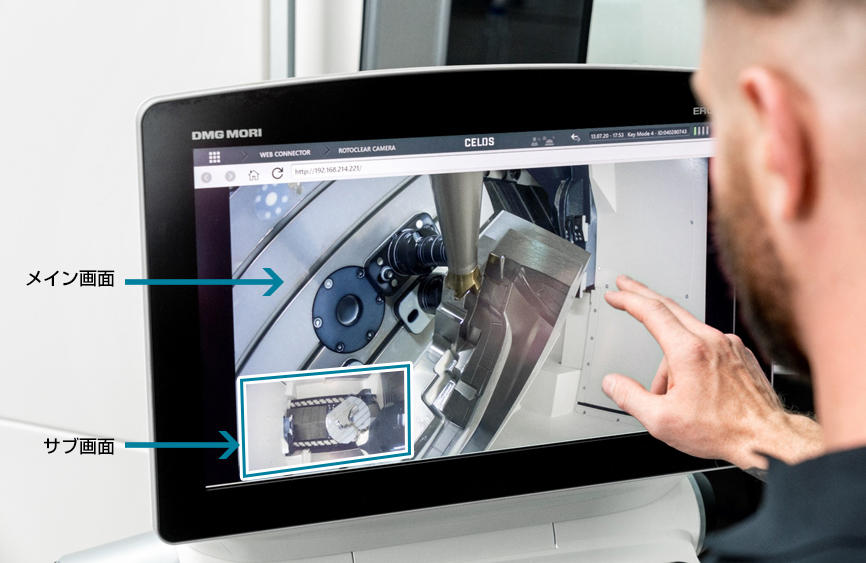

マルチ画面

RCカメラ2台の動画を同時に映し出す2画面機能が追加されました。
メイン画面を大きく、サブ画面は各コーナーに小さく表示されます。


姿勢位置検出センサー

RCカメラが回転しても姿勢位置センサーで常に天地を検出して通常の姿勢を維持します。

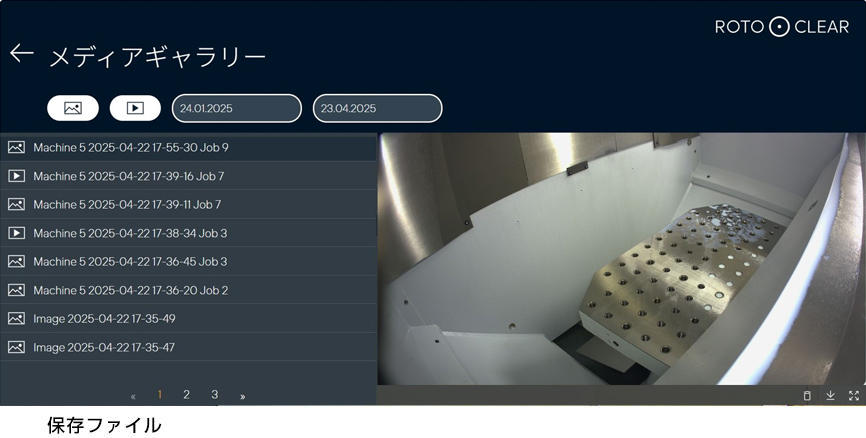

ギャラリー機能

ギャラリー機能から保存した静止画、動画を呼び出してみることができます。


特長

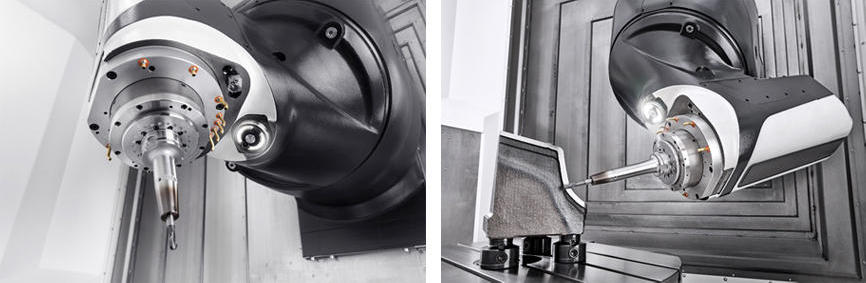

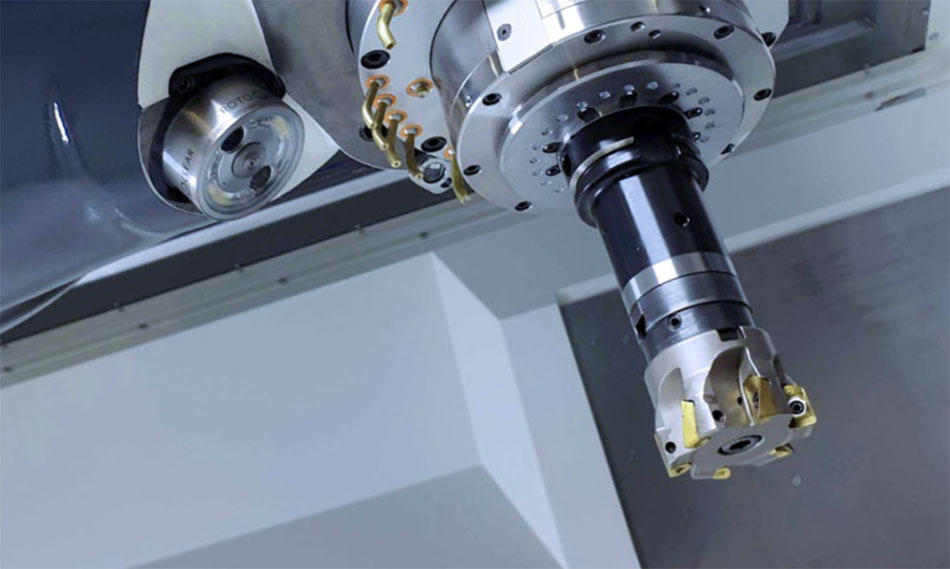

主軸へのカメラ搭載

工具を直視できる機内カメラ
Visualに監視しませんか?

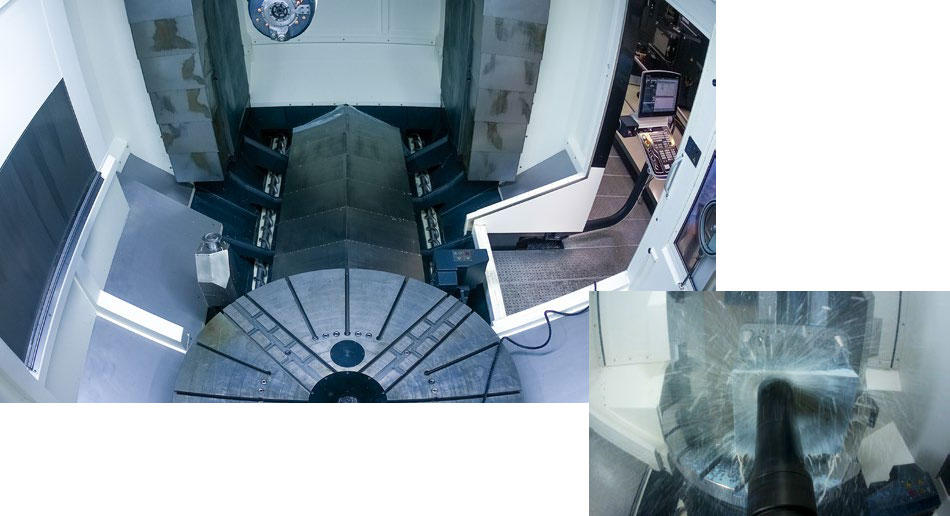

工作機械のIoTを担う機内カメラ

もう機械の前で監視する必要はありません。
遠隔で機内を確認できます。

ロータリーウインドウの技術を搭載

フォーカスF1

スピンドル装着用マクロ
品番:10083
焦点レンジ:200~500mm

フォーカスF2

広角
品番:10084
焦点レンジ:500~3000mm

フォーカスF1+F2

マクロ+広角
品番:10085

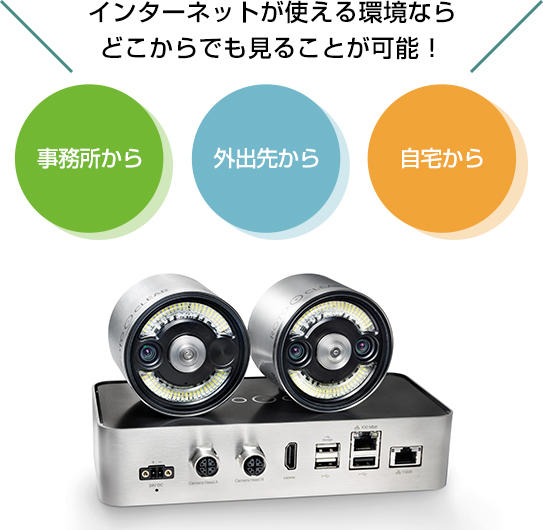

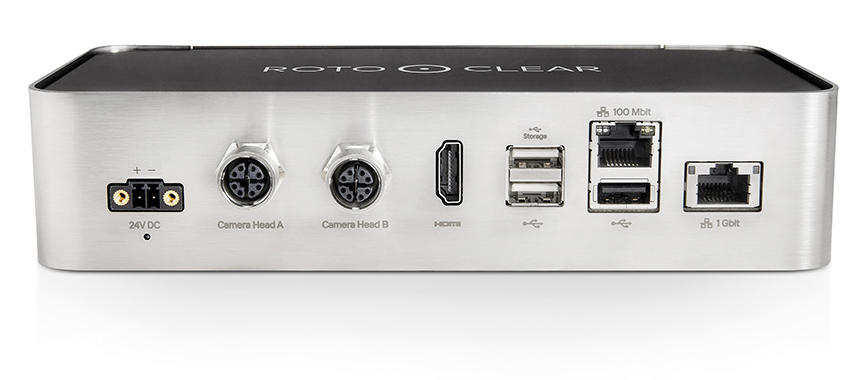

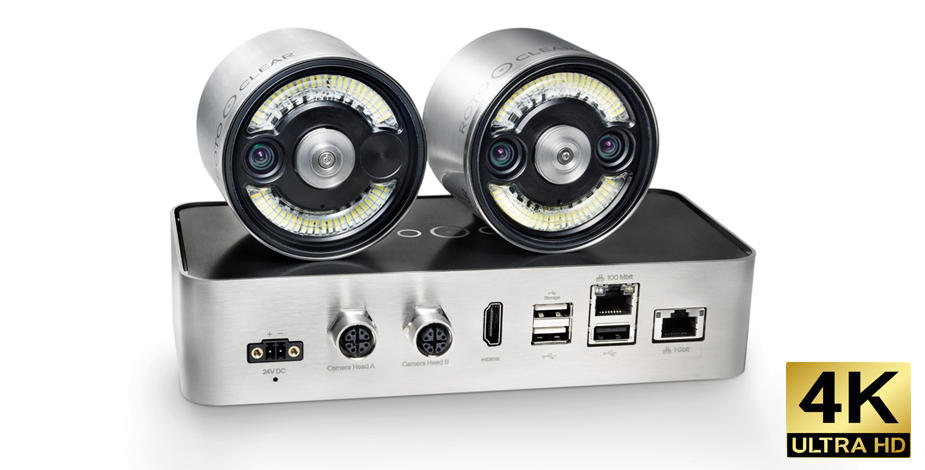

カメラ2台まで接続可能な制御ボックス

まとめ

機内カメラを使用する提案

  • 工具破損検知
  • ワーク検知
  • ジグの干渉チェック
  • 切り粉の堆積状況確認
  • 機内の遠隔監視

仕様

制御インターフェース

供給電源 DC24V(逆極性保護回路付き)
消費電力 最大48W(カメラ2台接続時)
電流値 最大2A(カメラ2台接続時)
カメラ用端子 2個×M12 Xコードコネクタ
イーサネット端子 1個×1Gビット/秒
HDMI端子 1個
USB端子 4個×USB2.0(内訳:1個+3個ハブ)
外形寸法 幅190 x 高さ44 x 奥行104mm(DINレールクリップを含む奥行:126mm)
ハウジング材質 ステンレス、アルミニウム、鋼
保管環境温度 –20~+60℃
使用環境温度 +10~+40℃
固定方法 DINレール用クリップ EN 50022

カメラモジュール

データ端子 M12 Xコードコネクタ×1個
シールエア供給口 φ6mmチューブ用ワンタッチ継手
エア消費量 最大25リットル/分
シールエア圧力(絶対圧) 1150 mbar
供給エアの清浄等級 等級3.4.3 ISO8573-1/2010
外形寸法 φ70×50
材質 ステンレス、アルミ、ガラス
ガラスディスク回転速度 4,000 rpm
保管環境温度 –20~+60℃
使用環境温度 +10~+40℃
保護等級 IP67(シールエアー供給、ディスク回転時)
操作方法 制御ユニットに接続
固定方法 M4タップ×2ヶ所

カメラ

F値 f2.0
焦点距離 3.9mm
フォーカス 近距離用モデルF1:200~500mm、遠距離用モデルF2:500~3000mm
画角 116°(対角)、96°(水平)、50°(垂直)
歪み -11.5%
解像度 3840×2160(4K)、1920×1080(フルHD)、1280×720(HD)
フレームレート 60fps、 30fps、 15fps、 10fps
LED照明 1100 lm、ON-OFF可能

接続

インターフェイス

ユーザーインターフェイス イーサネット:http://‹IPアドレス›、HDMI
固定IPアドレス 192.168.214.221
RTSPアドレス rtsp://‹IPアドレス›:1025
MACアドレス 54-10-EC-XX-XX-XX
プロトコル HTTP, RTSP
ケーブル 最大15m:Cat6a、最大20m:Cat7
ケーブルプロパティ 耐クーラント/オイル、ケーブルキャリアでも使用可能
レイテンシ参考値 HDMIモニタ:0.07秒、イーサネットダイレクト:0.17秒
ルータを介してイーサネット:0.19秒、RTSP接続:0.9秒

システムの要求

HTML インターフェイス イーサネット付きPC又はモバイルデバイス
HDMI サーフェイス HDMI端子付きモニタ+タッチ機能又はマウス
RTSP ストリーム VCLプレーヤー

ブラウザ

対応ブラウザ Firefox Quantum、Google Chrome、Opera、Safari
非対応ブラウザ Microsoft Edge、Microsoft Internet Explorer

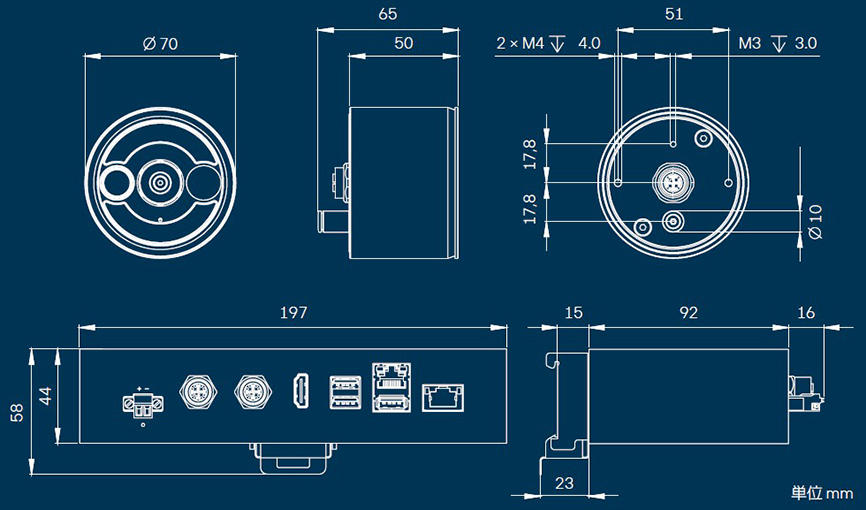

外形

電気配線
