ZEROCLAMP

工作機械の生産性を大幅に向上
フレキシブルなローディングシステム

スカラタイプ可搬重量100Kg!!

特長

ゼロボットのメリット

ラック、グリッパー、クランプ冶具を含むロボットシステム

  • ワーク単体、ワーク+バイス、ワーク+パレットに対応
  • 上記1へ対応する3種類+クランプ冶具用のグリッパーを自動交換
  • 上記1へ対応する3種類の機上クランプ冶具を自動交換

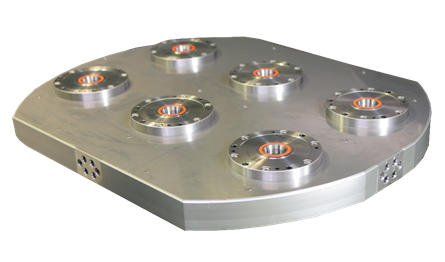

    *パレットは機械のテーブル上にゼロクランプポッドを常設
  • 可搬重量100Kg
  • ロボット設置面積 1121mm x 1348mm で超コンパクト
  • マシニングセンター、旋盤へ対応

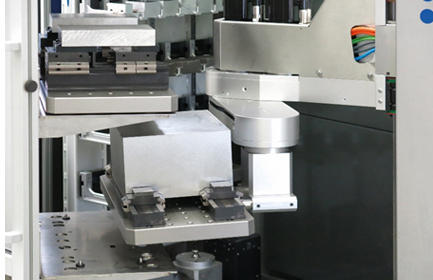

豊富なワーク搬送スタイル

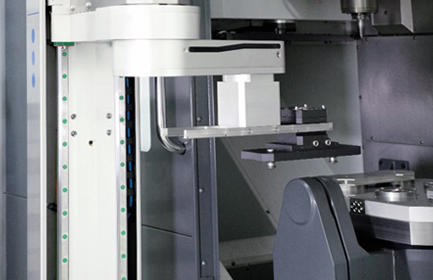

ワークのみ

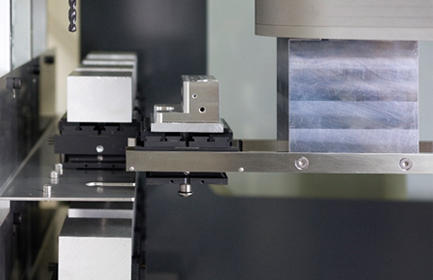

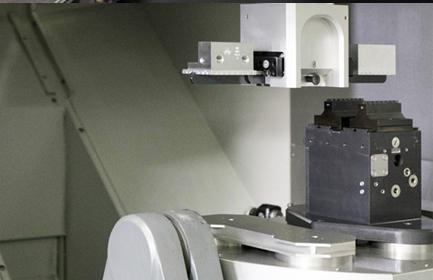

ワーク+バイス

パレット

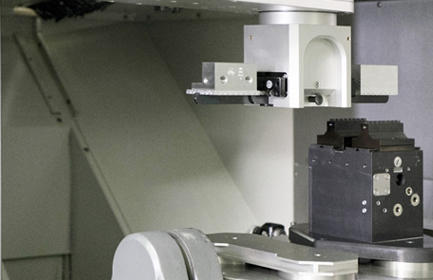

豊富なグリッパー

ワークのみ

パレット

ワーク+バイス

機械固定冶具

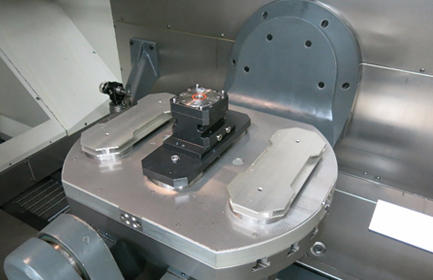

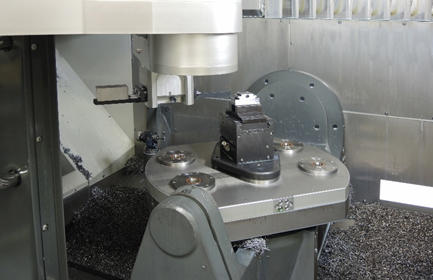

豊富な機械側固定冶具

ワークのみ

ワーク+バイス

パレット

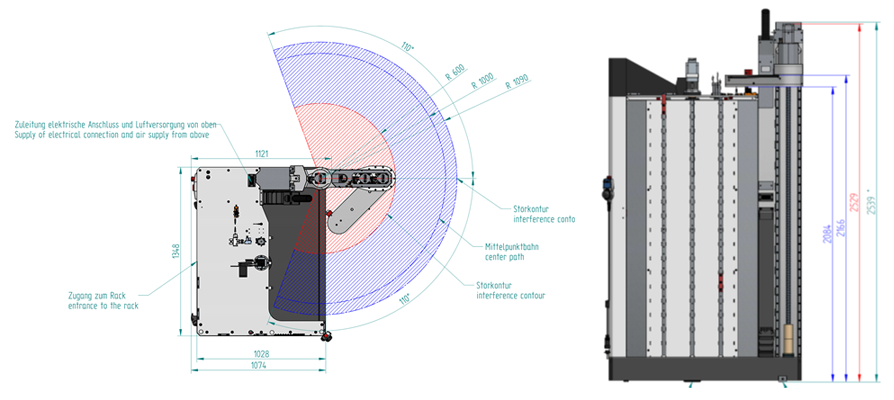

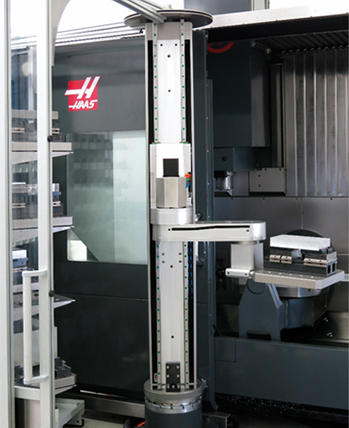

コンパクト設計

コンパクト設計のためレトロフィットも容易

技術的メリットまとめ



  • 搬送ワークを選ばない 3種類
  • 各種グリッパを自動交換 4種類
  • 機内クランプ冶具を自動交換 3種類
  • 可搬重量 100Kg
  • コンパクト設計 1100mm X 1400mm 本体、収納ラック

自動化をしたいワーク形状をご連絡いただくことで
ゼロボットによる自動化をトータルでサポートします。
お客様が手配することはありません。多品種少量生産へも対応できます。

生産性向上  *5軸マシニング例

通常の段取り
機械価格 \40,000,000
機械導入コスト \900,000
使用できる時間/月
(30日換算)
720時間
推定加工可能時間/月
(6時間×20日)
120時間
月当たり稼働率 17%
段取り時間/月 80時間
- -
作業者コスト/時間 \6,000
ゼロボットによる自動化
機械価格 \55,600,000
機械+ゼロボット導入コスト \1,900,000
使用できる時間/月
(30日換算)
720時間
推定加工可能時間/月
(16時間×20日)
320時間
月当たり稼働率 44%
段取り時間 機械/月 20時間
段取り時間 ゼロボット/月 20時間
作業者コスト/時間 \6,000

月当たりの稼働率が17%から44%へ、何と2.5倍にもなります。

減価償却  *5軸マシニング例

ゼロボット減価償却時間 2299時間
上記月換算 7.2カ月
償却後の月利益 \2,310,498

約7カ月で減価償却ができ、翌月からは230万の利益を生みます。

zerobot_pic05.png 1 2 3 4 5 6 7

1. フレキシブルな搬送を実現

可搬重量100kg と高負荷容量でコンパクトな旋回軸による理想的なアクセス性と、グリッパの自動交換でフレキシブルな搬送を実現します。

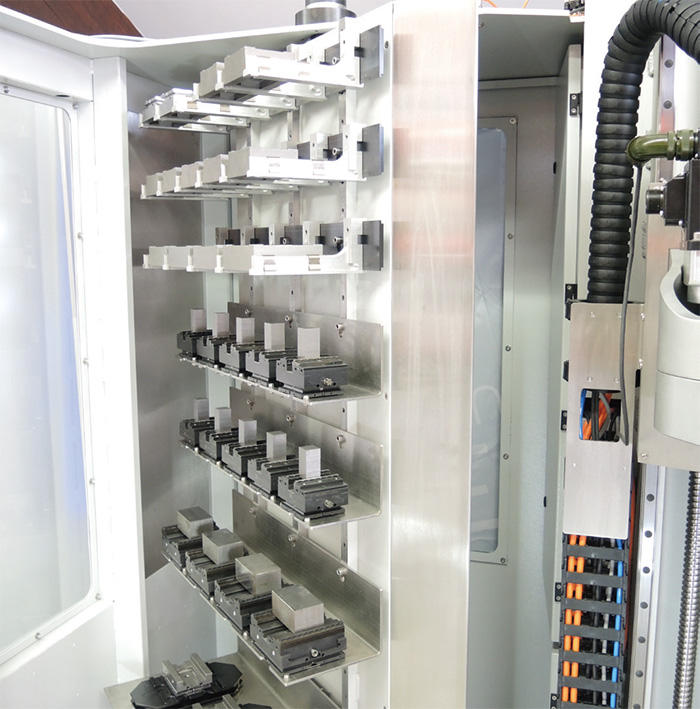

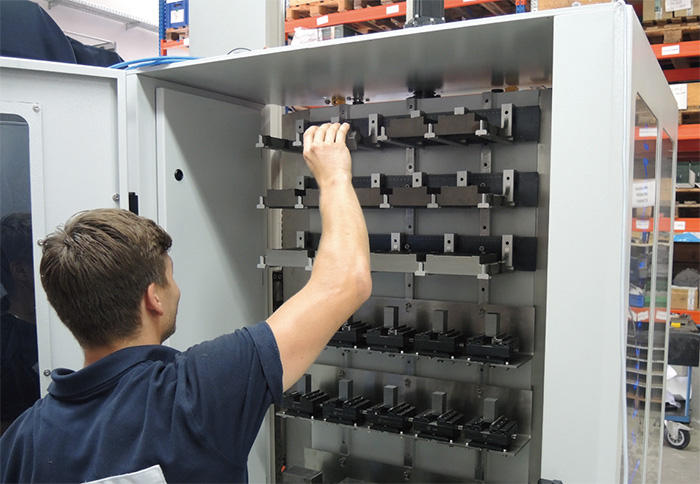

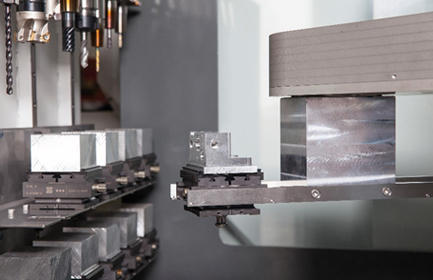

2. 広い収納スペースを確保

前面と背面に搬送物を収納するダブルラックで、最小の空間で広い収納スペースを実現。ワーク、バイス、パレット、ツール、グリッパなどを収納します。

3. タブレット等で簡単に操作が可能

革新的なティーチイン機能により、タブレット等で簡単に操作できます。ロボットが手動モード中は、機械に自由にアクセスできます。

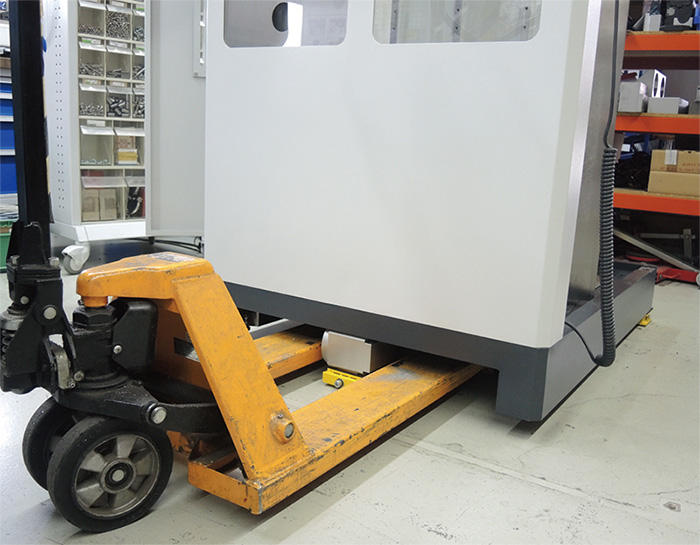

4. ハンドフォークでの移動が可能

共通ベースに載ったシステムは、そのままハンドフォークで移動可能です。

5. 大容量メモリ搭載の統合型PCを内蔵

プログラムをロードするための、大容量メモリを搭載した統合型PCを内蔵。別置きの制御盤は不要です。

6. 一目で状態が把握可能なLEDディスプレイ

側面のLED ディスプレイの色で、現在の運転モードとエラーを表示します。

7. 空間を効率的に利用可能

回転するダブルラックにより、空間を効率的に利用できます。
