HEXAGON

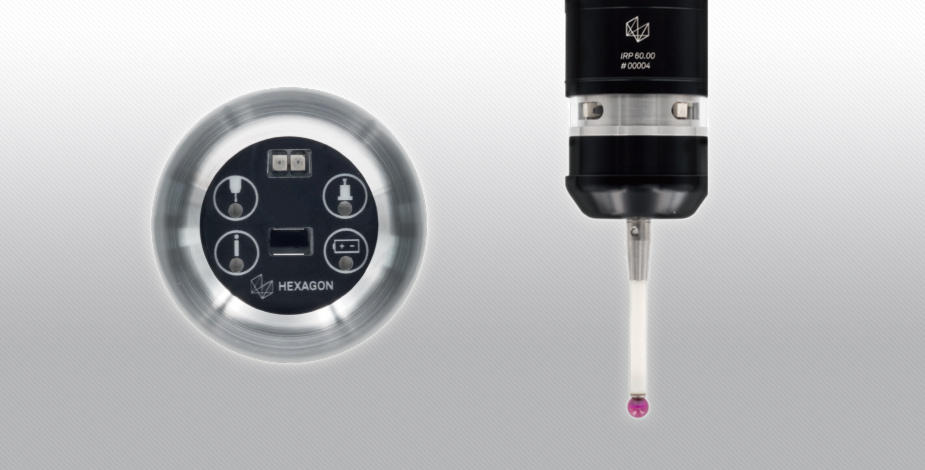

機上計測を身近にするタッチプローブ
シンプルなデザインに秘める大きな可能性

機上計測による自動化 導入サポート受付中!!

特長

プリトラベルバリエーションPre-Travel Variation

基準値との差が少なく計測精度が安定

スタイラスがワークに接触してタッチ信号を出力するまでには遅れが生じます。
この遅れのばらつき幅を“プリトラベルバリエーション”と呼びます。その遅れ量は接触する方向によって変化します。
プリトラベルバリエーションは計測精度に影響しますので、基準値との差が少ないほど計測精度が安定するといえます。MEASONMACはメカニカル接点を採用していますが、プリトラベルバリエーションを極力小さくなるような構造にしています。

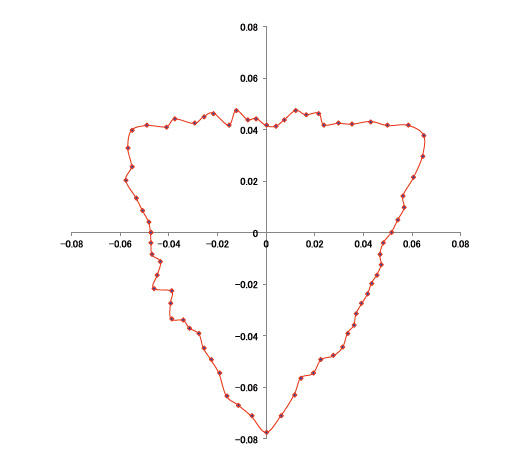

<一般プローブ>
プリトラベルバリエーション 0.036mm

仕様

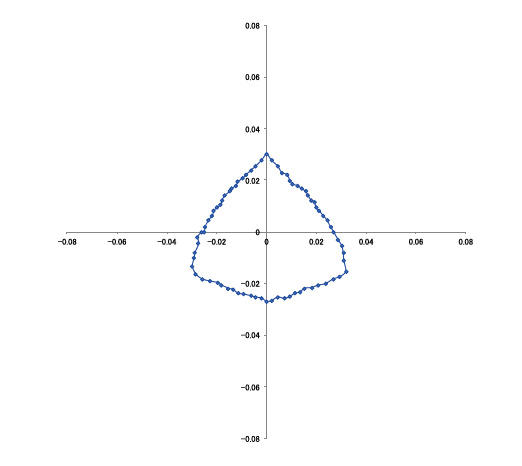

<MEASONMAC>
プリトラベルバリエーション 0.014mm

仕様

※内径50mmのリングゲージを5度間隔で測定した結果をプロット

計測精度と安定性 実機検証結果Actual machine verification result

安定性を保ったうえで高精度な結果に

測定仕様

機械 縦型5軸マシニングセンタ
測定ワーク φ50 リングゲージ+0.0005
移動速度 F5000
測定速度 F100
測定点数 10点(NCゲージ使用)

※毎回計測後、リングゲージのワーク座標系をアップデート

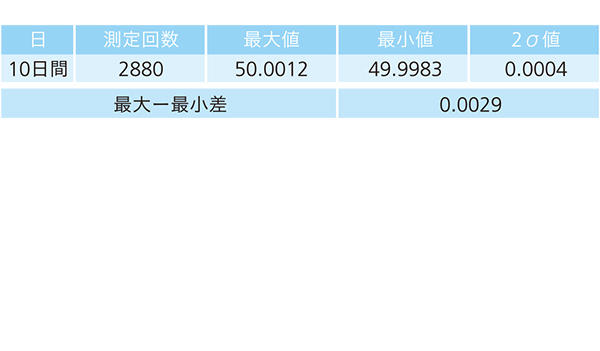

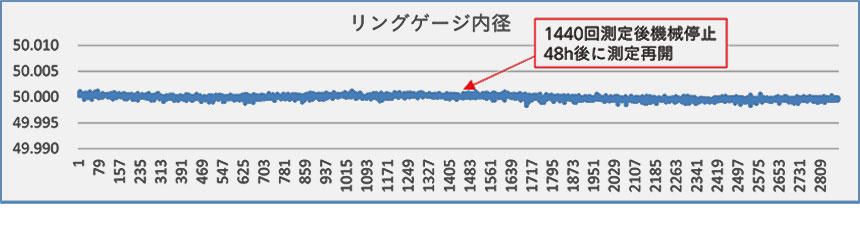

内径計測

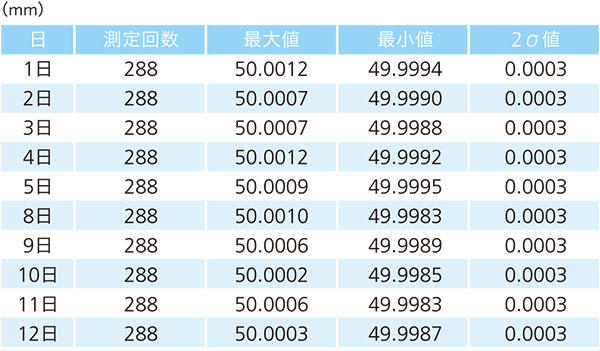

10日間2880回測定結果
2σ値:0.0004、最大バラツキ:0.0029

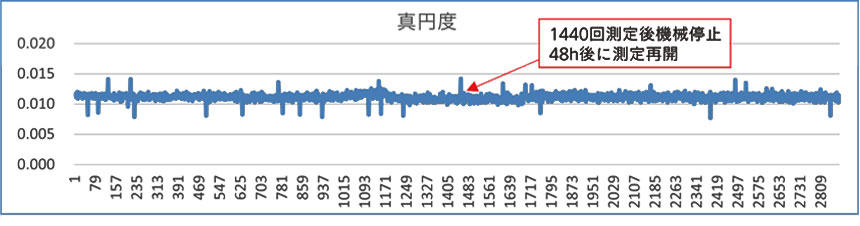

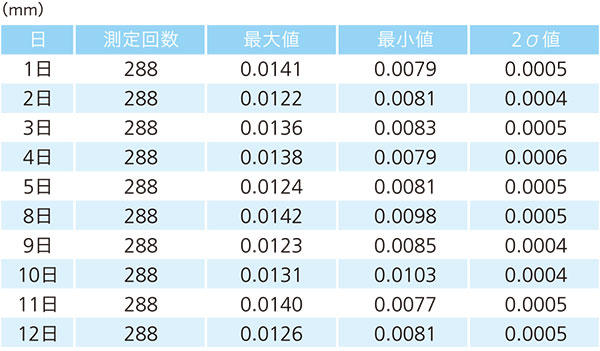

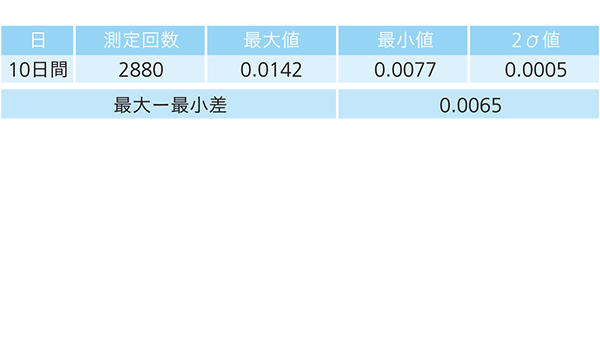

真円度計測

10日間2880回測定結果
2σ値:0.0005、最大バラツキ:0.0065

不要部品、高価な材料を変更し、リーン設計で大幅なコストダウンを実現

例えばプローブ、受光部の出力設定スイッチ等を一切排除しました。
これらのスイッチは機械メーカー様の制御装置で設定されるため、機械へ搭載時にセットするとその後変更することはありません。
また、プローブボディを現在主流のステンレスからアルミニウムに変更し材料コスト、加工コストを削減しました。

NCゲージと合わせて使用することで、高精度な計測が可能に

NCゲージと合わせて使用することで、誰にでも複雑な計測を簡単に操作できるようにしました。
三次元測定機を持っていなくても、機上で計測を行い生産性、品質を向上させ競争力をつけていただくことが可能です。
また、NCゲージとセットでご購入いただけますと、大変お得な価格構成になりますのでぜひご検討ください。

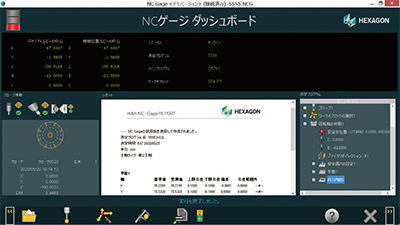

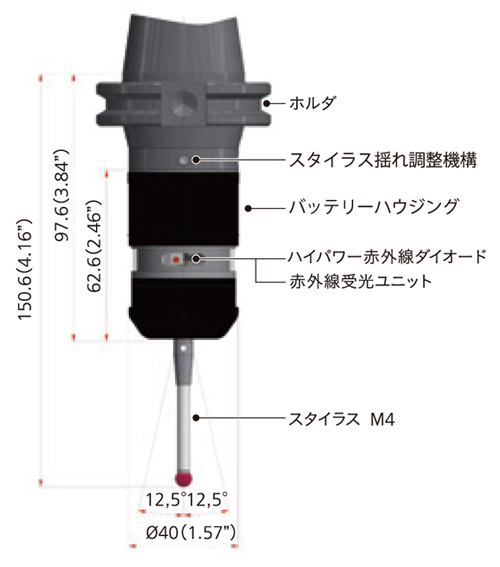

NCゲージ

仕様

通信方法 赤外線
測定方向 ±X ; ±Y ; -Z
最大スタイラスオーバートラベル XY = ±12.5° ; Z = -5mm
測定圧力
(50mm スタイラス使用時)
XY = 1N Z = 7N
推奨プローブ送り速度 最大2000mm/min
電源 電池(3.6V / 1/2AA)
最大電池寿命 300時間
材質 ステンレス、アルミ(アルマイト処理)
質量(シャンク無し) 約295g
温度範囲 動作時:5° - 55℃
保管時:5° - 70℃
繰り返し精度 最大1μm(2σ)(50mm スタイラス使用時)
送り速度 254mm/min
防水、防塵性能 IP68:DIN EN 60529
仕様

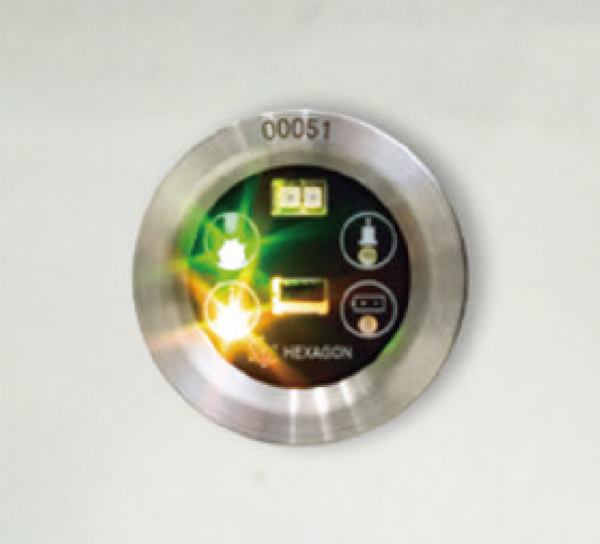

仕様

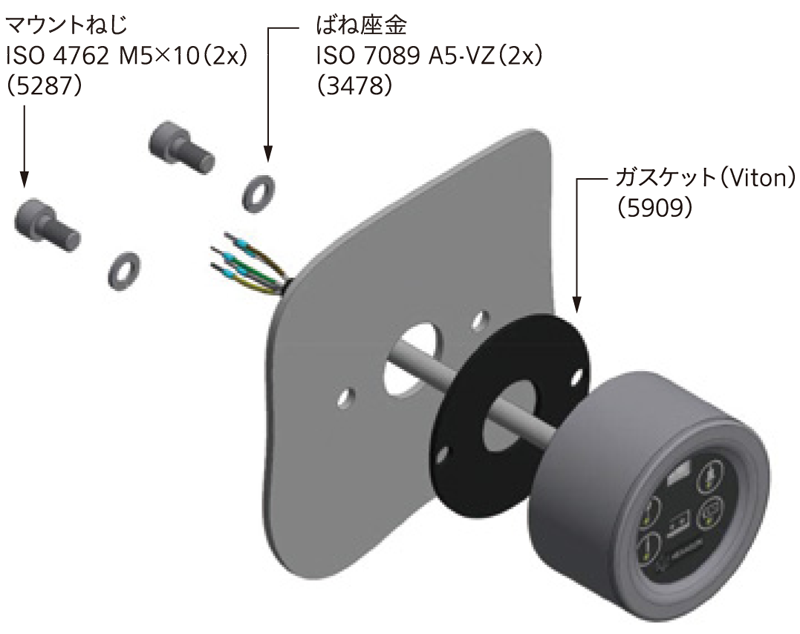

仕様

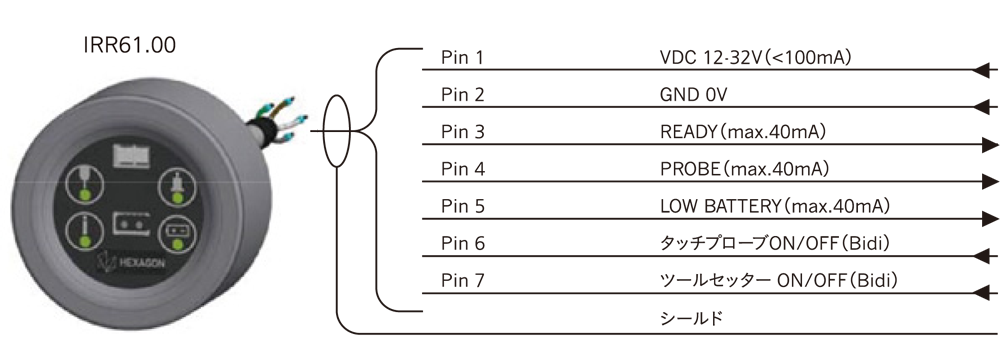

電気配線

電気配線

機上計測入門キットのご案内

以下のようなお悩みをお持ちのお客様はぜひメゾンマックと計測ソフトウエア “NCゲージ” のキット商品をおすすめします。 NCゲージは直感ティーチングで複雑な5軸計測まで簡単にできる商品です。

このようなお悩みをお持ちの方に
  • タッチプローブはあるが機上計測のためのプログラムを作成するのが面倒。
  • マクロプログラムの使い方がわからない、マニュアルを読んでもなかなか理解できない。
  • 機能が少ないので希望する計測ができない。
  • 計測したデータをまとめるのが困難。
機上計測入門キットのご案内
