Hexagon 微細ワーク用プローブ
40.42LF

Hexagon 微細ワーク用プローブ <br>40.42LF

HEXAGON

0.2mm 小径スタイラス対応

機上計測による自動化 導入サポート受付中!!

特長

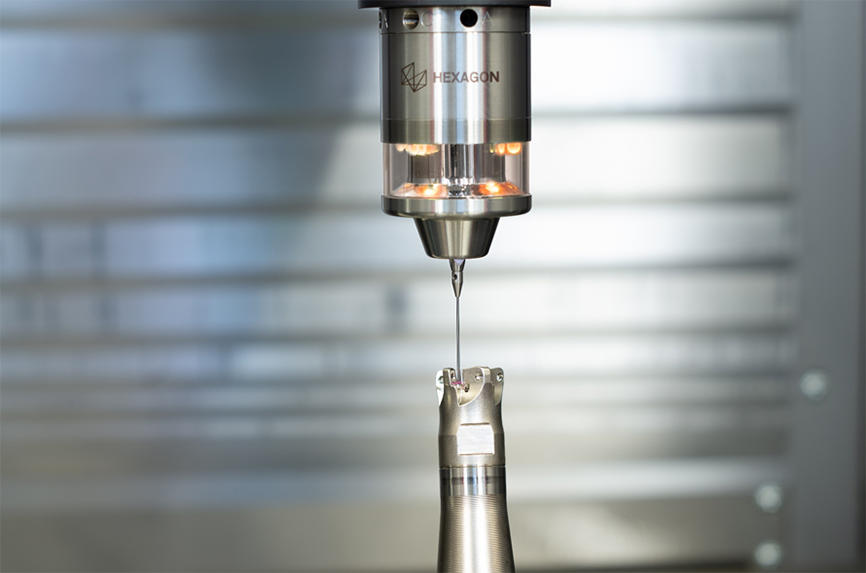

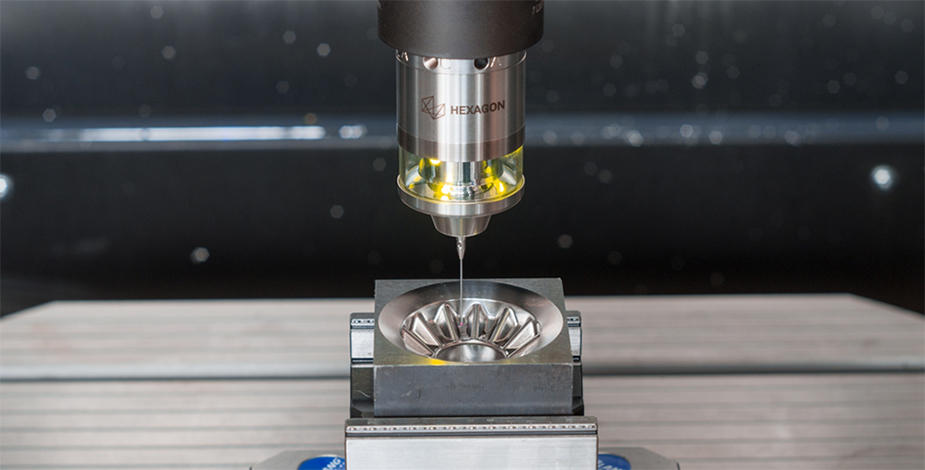

スタイラス球0.2mmまで対応しておりますので、小径の穴などの測定が可能になりました。
また、一般的なタッチプローブはタッチした後にスタイラスが押し込まれると測定圧力が増加する傾向にありますが、40.42プローブは圧力増加を極力抑えた設計になっておりますので、ワーク表面に傷がつきにくくなりました。
ギヤの計測にも最適です。

タッチ信号出力時の測定力

X-Y方向 0.06N +/- 0.02N
Z方向 0.80N +/- 0.10N
  • スタイラス長さ 20mm
  • 測定速度 254mm/min

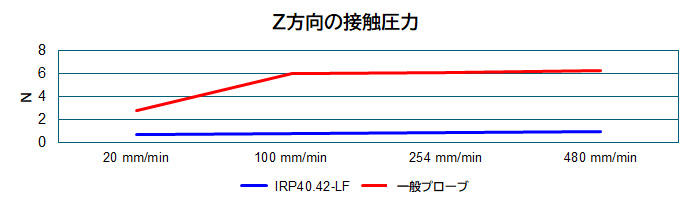

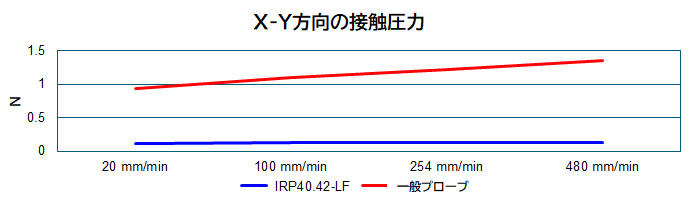

計測速度による測定圧力の変化

システム概要

プローブ詳細

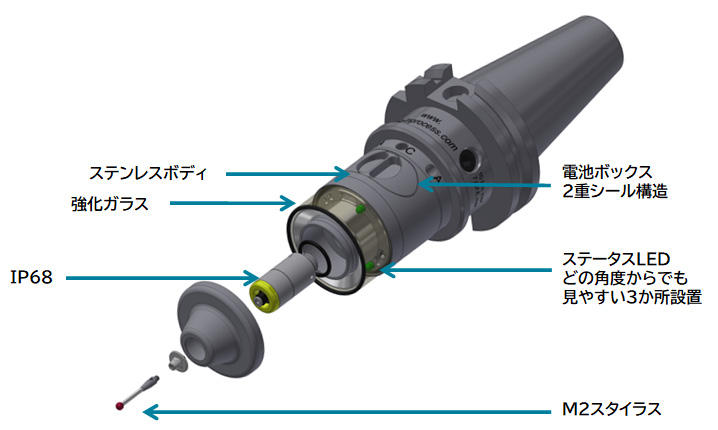

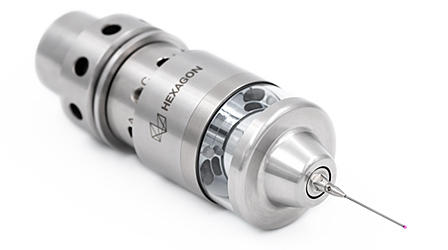

微細ワーク用プローブ概要

  • ステンレスボディ
  • 電池 1/2AA 2個
  • 電池ボックスは2重シール構造

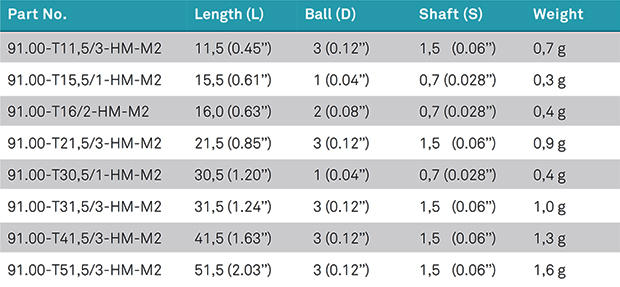

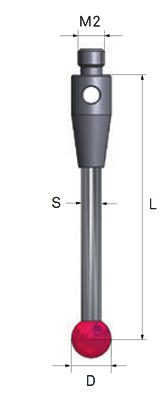

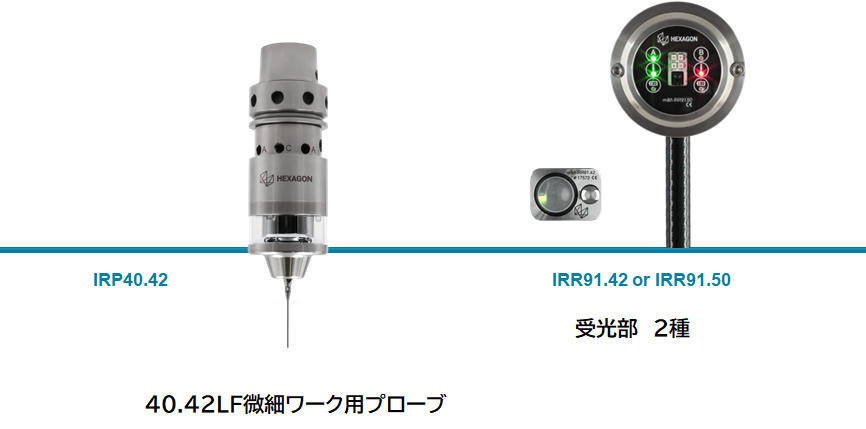

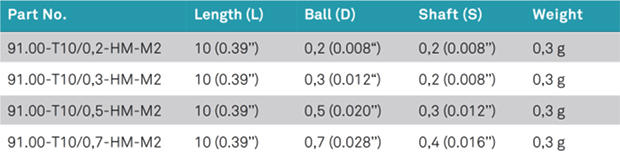

ラインナップ

仕様

測定可能な方向 +/-X、+/-Y、-Z
最大スタイラスオーバートラベル XY=+/-14° Z=-4mm
測定力 XY=0.06N+/-0.02N Z=0.8N+/-0.1N *20mmスタイラス使用
推奨測定速度 Max 480mm/min
電池 1/2AA x 2個 スタンバイ時寿命12カ月
最大電池寿命 800時間 1回/2秒のサイクルでタッチ
材質 ステンレス
重量(ホルダー含まず) 約250g
温度仕様 操作時:10℃~50℃ 保管時:5℃~70℃
1方向の繰り返し精度 1μm (2σ値) スタイラス長20mm 速度245mm/min
シール IP68 EN60529 (15m)
最大測定可能数 50Hz = 50点/秒
衝撃テスト 25G 7ms (5000回)
共振テスト 良好
