Hexagon 超コンパクト赤外線プローブ IRP40.50

Hexagon 超コンパクト赤外線プローブ IRP40.50

HEXAGON

小型機械に最適!
径25mm 業界最小の超コンパクトサイズ

機上計測による自動化 導入サポート受付中!!

特長

小型工作機械で使用されるHSK25Eサイズにフィットするため、
従来プローブのように干渉を気にせず運用できます。

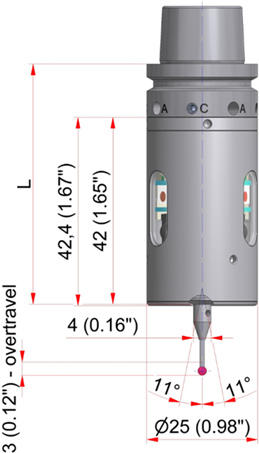

プローブ寸法

  • 超コンパクトサイズ
  • 直径25mm、長さ42mm

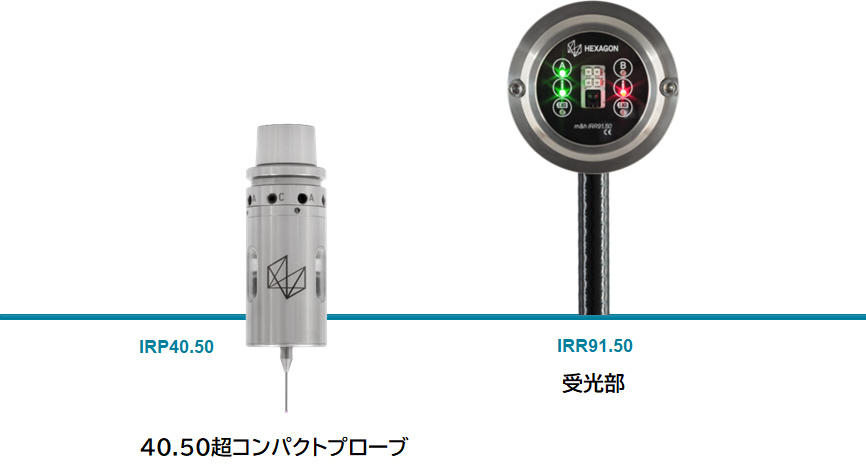

システム概要

赤外線伝達方式

プローブ詳細

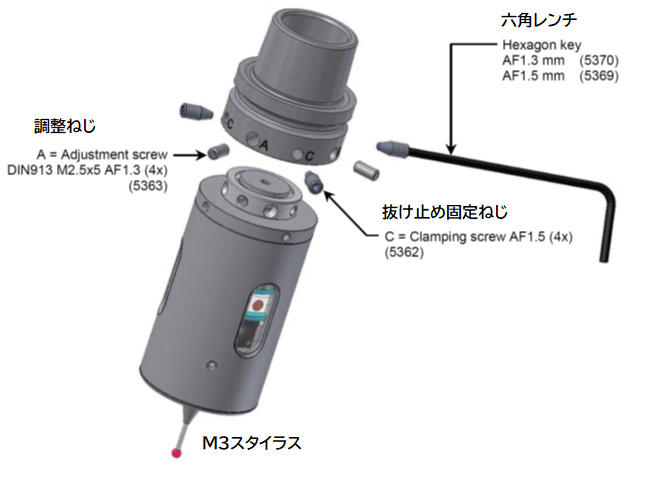

心出し

抜け止め固定ねじを軽く締めて、調整ねじでルビー球の中心をスピンドルの中心に来るように調整します。

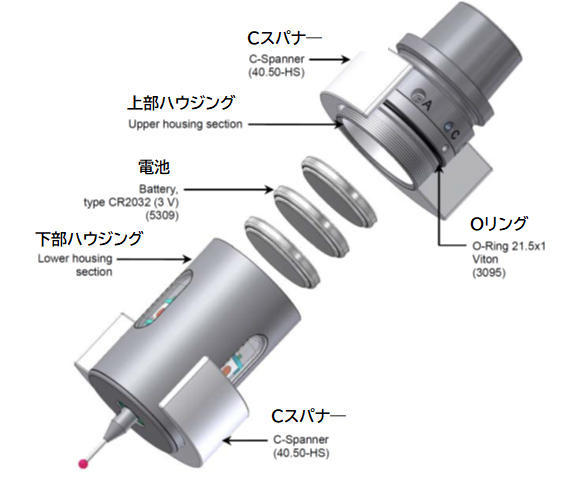

電池交換

専用Cスパナを使用して上部、下部ハウジングを回転させ分離し内部の電池を交換します。

仕様

超コンパクト赤外線プローブ IRP40.50

測定可能な方向+/-X, +/-Y,-Z
最大スタイラスオーバートラベルXY=+/-11° Z=-3mm
測定力XY=0.7N Z=2.0N  *16mmスタイラス使用
推奨測定速度Max 2000mm/min
電池CR2032 x 3個 スタンバイ時寿命12カ月
最大電池寿命400時間 1回/2秒のサイクルでタッチ
材質ステンレス、ポリアミド
重量(ホルダー含まず) 約78g
温度仕様操作時:10℃~50℃ 保管時:5℃~70℃
1方向の繰り返し精度1μm (2σ値) スタイラス長:16mm 速度:245mm/min
耐水等級IP68 EN60529(15m)

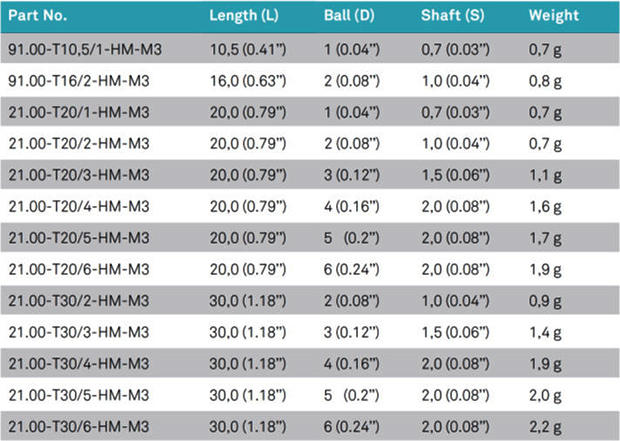

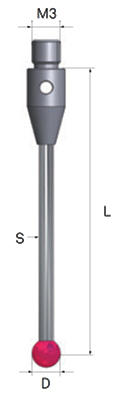

M3スタイラス
