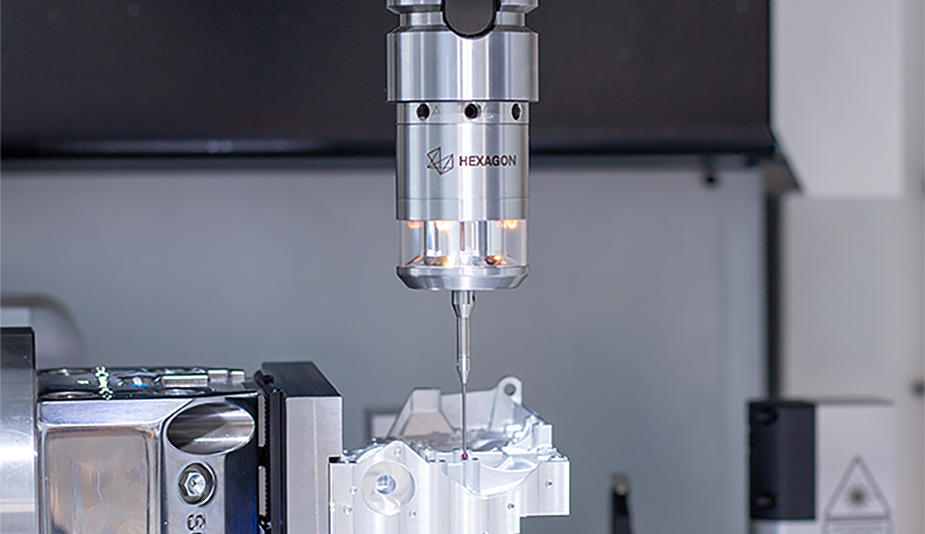

Hexagon 赤外線式タッチプローブ IRP40.02

Hexagon 赤外線式タッチプローブ IRP40.02

HEXAGON

光学ノイズに強い!汚れに強い!

現場からの要望を全て凝縮!
もうラインは止まらない・・・

特長

長寿命バッテリー

連続稼働時で最大800時間の稼働時間。バッテリー交換などの手動介入の頻度が減り、自動プロセスが中断されることがなくなります。

電池極性自動認識

電池を入れる向きは気にする必要無し!
※2個の電池をお互い反対向きにセットする必要があります。

最短の測定時間で最高の精度

ITEテクノロジー:高速 (最大 2,000mm/min) でプロービングしながら正確な測定を行うことができます。

コンパクトなプローブボディ

直径40mm、長さ50mm、レシーバーも同様にコンパクト。

堅牢な構造

ステンレス鋼のハウジングと天然ガラスでクーラントや切り粉の影響を受けません。

新旧比較 [旧] IRP40.01 ー [新] IRP40.02

項目 [旧] IRP40.01 [新] IRP40.02 結論
1方向の繰り返し精度2 σ1 μm2 σ 0.5 μmIRP40.02は0.5μm向上
計測可能速度254 mm/min – 2,000 mm/min254 mm/min – 2,000 mm/min同等
検知方向±X, ±Y, -Z±X, ±Y, -Z同等
スタイラス移動量 MaxXY ±12.5°;
Z -5 mm
XY ±12.5°;
Z -5 mm
同等
50mmスタイラス
使用時の測定力
XY = 1 N;
Z = 7 N
XY = 0.8 N;
Z = 5.7 N
IRP40.02は約20%低い
供給電源1 x 3.6V 電池
(CR2又は½ AA type)
2 x 3.6V 電池
(½ AA type)
IRP40.02は電池個数が2個へ
電池寿命連続 400時間
(2秒ごとのタッチを想定)
連続 800時間
(2秒ごとのタッチを想定)
IRP40.02は機械のダウンタイムを減少させることができる
バッテリーカバーのシールシングルシールダブルシールIRP40.02はシール性向上
ボディ材質ステンレスステンレス同等
信号出力回路High Data Rate
(HDR-BiDi)
High Data Rate+
(HDR+)
IRP40.02は電力消費量を軽減、
出力パワーと範囲を向上
本体シールIP68: EN60529
(15 m) tested
IP68: EN60529
(15 m) tested
同等
Z軸方向破損検知無しLEDにて検知信号出力Z軸方向に突っ込んだ場合
LEDが青色に点滅(通常緑点滅)

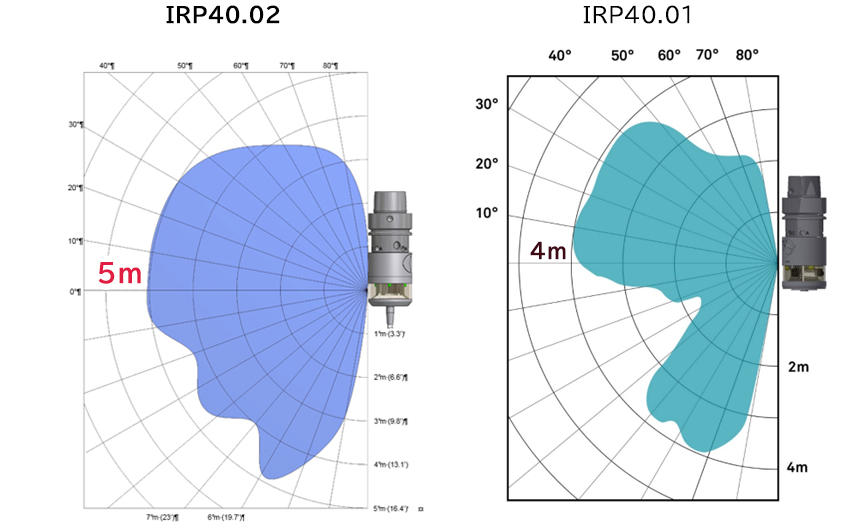

信号出力パワー比較

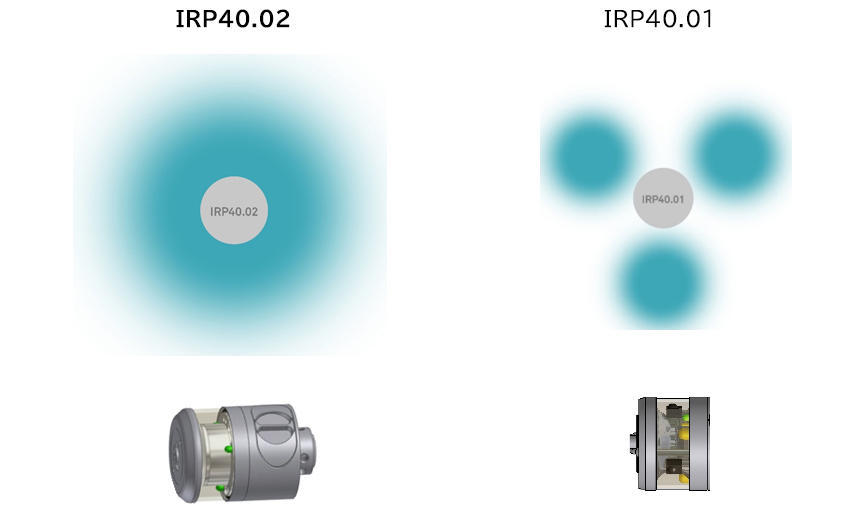

信号出力拡散範囲比較

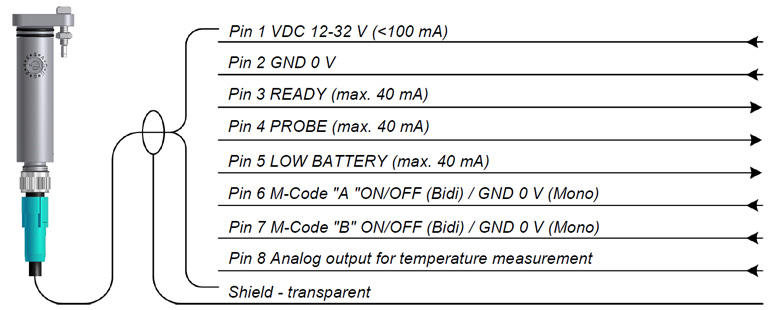

信号受光モジュール比較

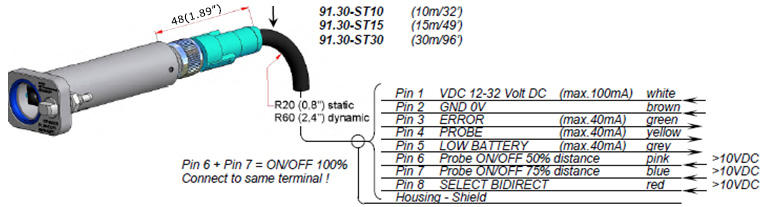

  • 旧 IRR91.30と新 IRR91.42のケーブル仕様は同じ
  • PIN 6 / 7はプローブOn-Off
  • PIN 8は温度プローブ出力

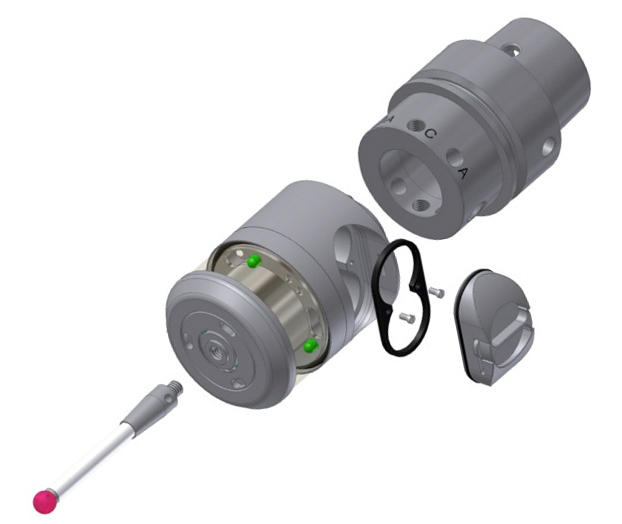

バッテリーカバーシール

Z軸方向破損検知

Z軸方向に突っ込んで内部を破損した場合、LEDの色を変えてアラームを“視える化”する。
※通常「緑点滅」のLEDが「青色点滅」に変わる。

アドバンテージ

1) 破損状況が一目でわかる
2) サービス、メンテナンスが早い

誤信号を出さずに高速計測ができる

IRP40.02は、50m/minでスキップ送りができる。

位置決め早送り400mmの速度比較

速度
[mm/min]
移動必要時間
[sec]
5,0004.8
10,0002.4
20,0001.2
30,0000.8
40,0000.6
50,0000.48

計測送り、ワンタッチ計測

速度
[mm/min]
計測アプローチ距離
[mm]
移動必要時間
[sec]
25420.47
50030.36
1,00050.3
2,000100.3

仕様

計測方向 ±X ; ±Y ; -Z
最大オーバートラベル量 XY ±12.5°; Z -5mm
測定圧力
50mm スタイラス時
X/Y = 0.8N
Z = 5.7N
推奨測定速度範囲 254mm/min ~ 2000mm/min
電池仕様
タイプ
2x3.6V
1/2AA(IEC)
質量(シャンク含まず) 235g
温度範囲 動作時 : 5° ~ 55℃
保管時 : 5° ~ 70℃
繰り返し精度 max. 2Σ ±0.5μm
(50mm スタイラス、計測速度254mm/min 時)
防水、防塵規格 IP68: EN60529
(全数外部より1.5気圧にて加圧テストを実施)
最大出力回数 50 Hz = 50 ポイント / 秒
振動試験 ±X ; ±Y ; -Z方向にて50G、7msを5000回クリア
共振周波数試験 クリア
