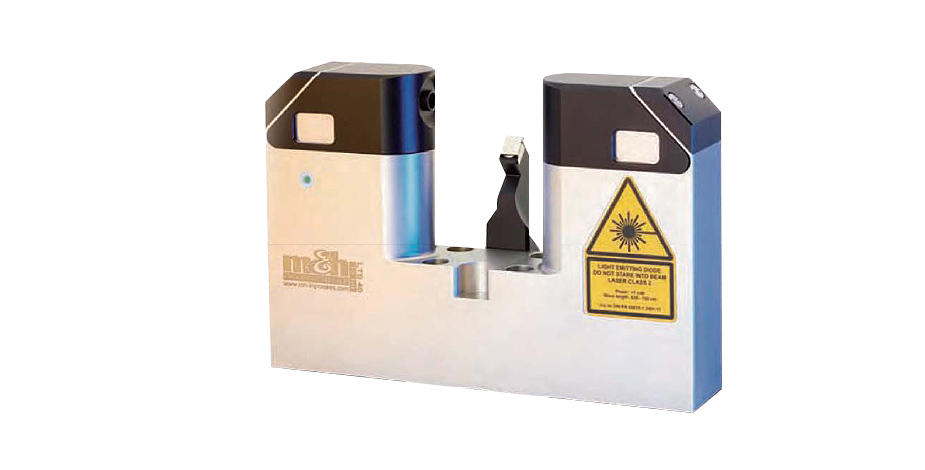

Hexagon レーザーツールセッター
(Laser Tool Setter 35.60-LTS)

Hexagon レーザーツールセッター<br />(Laser Tool Setter 35.60-LTS)

HEXAGON

測定可能最小工具径8μm!!
焦点径を10μmまで絞りこんだ光学技術の結晶!

機上計測による自動化 導入サポート受付中!!

特長

焦点径は10μm

焦点径を小さくすることで、より小さい工具が測定可能

特殊ラバルノズル

工具クリーニング用エアーのノズルは特殊な形状で、測定時のエラー要因となる切粉や油膜を強力に除去

ステンレス製ボディ

ステンレス製のボディを採用し、熱膨張による測定誤差が最小限

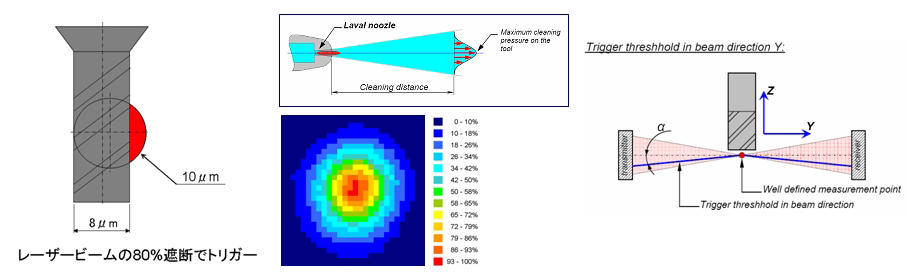

山形のトリガーライン

トリガーラインを山形にすることで、工具径の変化による測定誤差の軽減と設置のし易さを実現

仕様

測定可能最小工具径 35.60-LTS40:0.008mm
35.60-LTS90( -CC ):0.012mm
35.60-LTS160( -CC ):0.020mm
測定可能最大工具径 35.60-LTS40:35mm
35.60-LTS90( -CC ):85mm
35.60-LTS160( -CC ):155mm
繰返し精度 ±0.2μm(機械その他の影響を除く)
供給電源 24VDC±20%
最大電流 500mA
レーザーの仕様 焦点において639nm / 1mW以下
レーザークラス 2( IEC 825 )
質量 35.60-LTS40:1700 g
35.60-LTS90:2000 g
35.60-LTS160:2600 g
35.60-LTS90-CC:2300 g
35.60-LTS160-CC:2900 g
温度範囲 使用時:10 ℃ - 50 ℃
保管時 :5 ℃ - 70 ℃
材質 ステンレススチール
アルミニウム ( 黒アルマイト処理 )
防水、防塵規格 IP68: EN60529

結線、及びエアカーテンON時( 全数外部より1.5気圧にて加圧テストを実施 )
