Waldmann ACURIA - アクリア

Waldmann

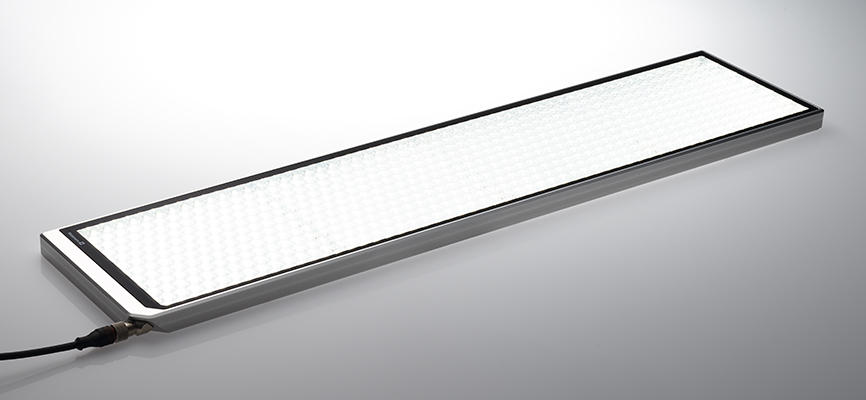

進化した工作機械用LED照明

ACURIAはWaldmann社が開発した最新の工作機械用照明です。
シンプルなデザインは加工エリアへの干渉をせず、最適な光を工作機械内に届けます。

特長

豊富なサイズバリエーションで様々な機械の要求サイズに対応！
サイズの他に埋め込み型と直付け型を用意！

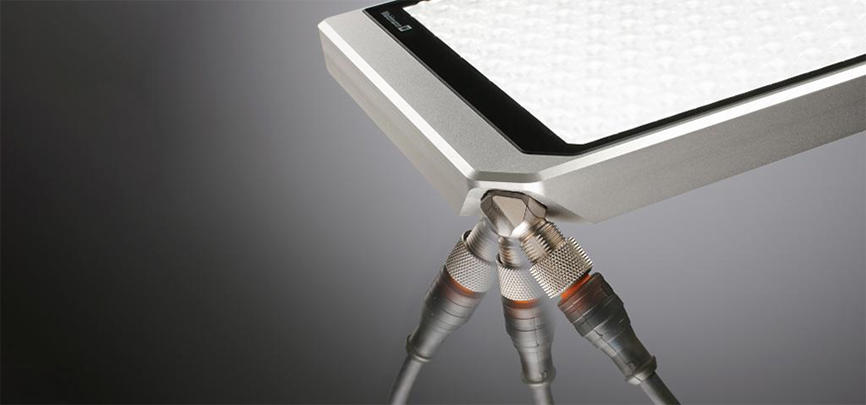

コネクター部分は旋回するので、機械側のケーブル取り出し位置によって照明を使い分ける必要がありません！

ACURIAを機械に取り付ける際、ネジを使用しません。

直付け型は付属の専用ニップルを機械壁面の指定位置に取り付けます。
右赤丸内にニップルを保持する機構があるので、ACURIO本体を押し付けて取付完了です。

埋め込み型は更に簡単です。機械壁面を規定寸法にカットしていただきます。
カットした面に合わせてACURIA本体を押し付けるとバネが引っかかり固定されます。

ACURIAの光は不要な影をつくりません。

壁面に複数の影が出来ていることがわかります。

単一の影がうっすらと見えます。

複数の影ができる場合、見間違えや誤認識等のトラブルの原因になります。

	幅 [mm]	長さ [mm]	本体厚み [mm]	光束量 [lm]	電源	Ra	照射角度	色温度 [K]	最大使用環境温度 [°C]	消費電力 [W]
APA 720/850/MS/ALU/215MM	70	215	19	700	24 V DC	≥ 80	ca. 90°	5000	50	7
APA 1400/850/MS/ALU/215MM	70	215	19	1400	24 V DC	≥ 80	ca. 90°	5000	50	12
APA 1450/850/MS/ALU/390MM	70	390	19	1400	24 V DC	≥ 80	ca. 90°	5000	50	12
APA 2200/850/MS/ALU/565MM	70	565	19	2100	24 V DC	≥ 80	ca. 90°	5000	50	17
APA 2900/850/MS/ALU/740MM	70	740	19	2800	24 V DC	≥ 80	ca. 90°	5000	50	22
APA 2000/850/MS/ALU/215MM	170	215	19	1900	24 V DC	≥ 80	ca. 90°	5000	50	14
APA 4000/850/MS/ALU/390MM	170	390	19	3800	24 V DC	≥ 80	ca. 90°	5000	50	28
APA 6000/850/MS/ALU/565MM	170	565	19	5700	24 V DC	≥ 80	ca. 90°	5000	50	42
APA 8000/850/MS/ALU/740MM	70	740	19	7600	24 V DC	≥ 80	ca. 90°	5000	50	56

	幅 [mm]	長さ [mm]	本体厚み [mm]	光束量 [lm]	電源	Ra	照射角度	色温度 [K]	最大使用環境温度 [°C]	消費電力 [W]
APE 720/850/MS/ALU/223MM	78	223	19	700	24 V DC	≥ 80	ca. 90°	5000	50	7
APE 1400/850/MS/ALU/223MM	78	223	19	1400	24 V DC	≥ 80	ca. 90°	5000	50	12
APE 1450/850/MS/ALU/398MM	78	398	19	1400	24 V DC	≥ 80	ca. 90°	5000	50	12
APE 2200/850/MS/ALU/573MM	78	573	19	2100	24 V DC	≥ 80	ca. 90°	5000	50	17
APE 2900/850/MS/ALU/748MM	78	748	19	2800	24 V DC	≥ 80	ca. 90°	5000	50	22
APE 2000/850/MS/ALU/223MM	178	223	19	1900	24 V DC	≥ 80	ca. 90°	5000	50	14
APE 4000/850/MS/ALU/398MM	178	398	19	3800	24 V DC	≥ 80	ca. 90°	5000	50	28
APE 6000/850/MS/ALU/573MM	178	573	19	5700	24 V DC	≥ 80	ca. 90°	5000	50	42
APE 8000/850/MS/ALU/748MM	178	748	19	7600	24 V DC	≥ 80	ca. 90°	5000	50	56
