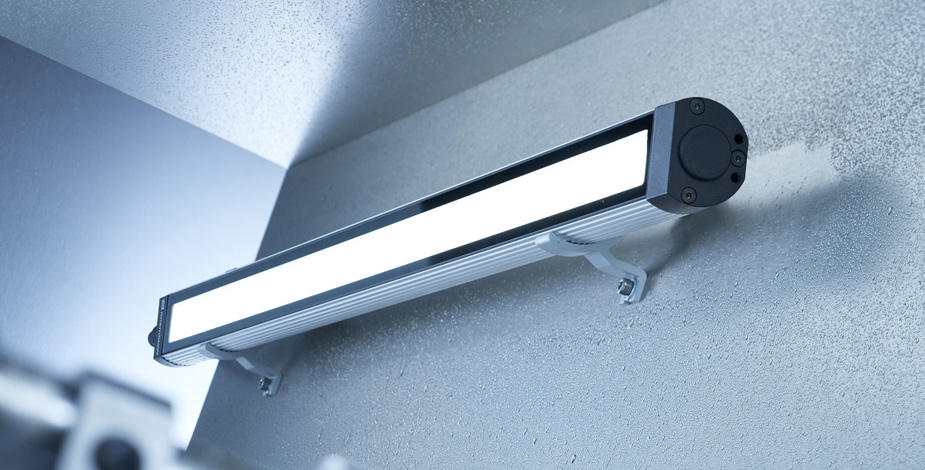

Waldmann MACH LED Plus 40(リーンモデル)

Waldmann MACH LED Plus 40(リーンモデル)

Waldmann

工作機械用コストダウン提案照明

特長

コンパクトなボディで高照度

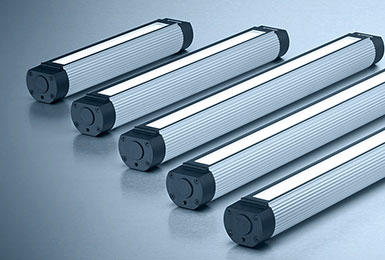

  • 外径40mm 4つの長さから選べる
  • アルミニウム製ハウジング 厚さ4mm
  • 例:23Wの場合 50cm 900lx以上の照度の実現

超低グレア・均質な光

  • グレアを最小限に抑え作業者の疲労を低減
  • 均一にワークへの照射が可能

※グレアとは不快感を伴うまぶしさのこと

コストダウンの実現

  • 従来タイプより4割ダウン
  • 安全ガラス IP性は従来と同じ
  • 従来機との取り付け互換有り

標準・デジタル・リーンモデルの比較

  標準 デジタル リーンモデル
本体外径 φ40mm φ40mm φ40mm
全長 190mm 365mm
40mm 715mm
190mm 365mm
540mm 715mm
190mm 365mm
540mm 715mm
電源ON-OFF 機械制御の
ターミナルへ接続
PLCからPWM
インターフェースを制御
機械制御の
ターミナルへ接続
調光 PWW制御
フラッシング PWW制御
照射角度 40°と90° 90° 広角照射
演色性 Ra>80 Ra>80 Ra>70
期待寿命 60,000h 60,000h 60,000h
防水防塵性 IP67 IP67 IP67
コスト


仕様

仕様
サイズ 径: 40mm
長さ:190mm / 365mm / 540mm / 715mm
電源 20-28V/DC
色温度 5000K
演色性 Ra>70
期待寿命 60,000h
防水防塵性 IP67
仕様

取り付けブラケット・オプション品

取り付けブラケット
取り付けブラケット
調整角度+/-90°
調整角度+/-20°
M12コネクター M12コネクター

4-pin Aコード

ケーブル付コネクター ケーブル付コネクター

4-pin 3m/7m

型式・品番・選定手順

STEP:1 本体選定

MACH LED Plus 40本体
長さ 型式 品番 電力
190mm MFA320/750/S CN0009000-00641600 5W
365mm MFA780/750/S CN0010000-00641603 11W
540mm MFA1250/750/S CN0011000-00641606 17W
715mm MFA1670/750/S CN0012000-00641609 23W

STEP:2 ブラケット選定

取付ブラケット
調整角度 品番
+/-90° 408001105-00641963
+/-20° 408001402-00671623

STEP:3 コネクター選定

コネクター
ソケット 型式 品番
4pin A-コード 4cable diam 6-8mm 336883010-00597530
ケーブル付コネクター
ソケット ケーブル 品番
4pin-Aコード 3m:2×0.75mm2 338022030-00766432
4pin-Aコード 7m:2×0.75mm2 338022040-00766435
