Waldmann FLAT LED LC、SLシリーズ

Waldmann FLAT LED LC、SLシリーズ

Waldmann

従来製品より50%リーズナブル
必要な機能を集約したコストダウンモデルが登場


特長

FLAT LED LC

工作機械のLED照明
量産機へのコストダウン

  • 従来機より平均照度が30%以上向上
  • 従来機との取り付け互換あり
  • レンズ性能向上により、より均一な光に
  • 防水レベル:IP67
  • 電源:DC24V

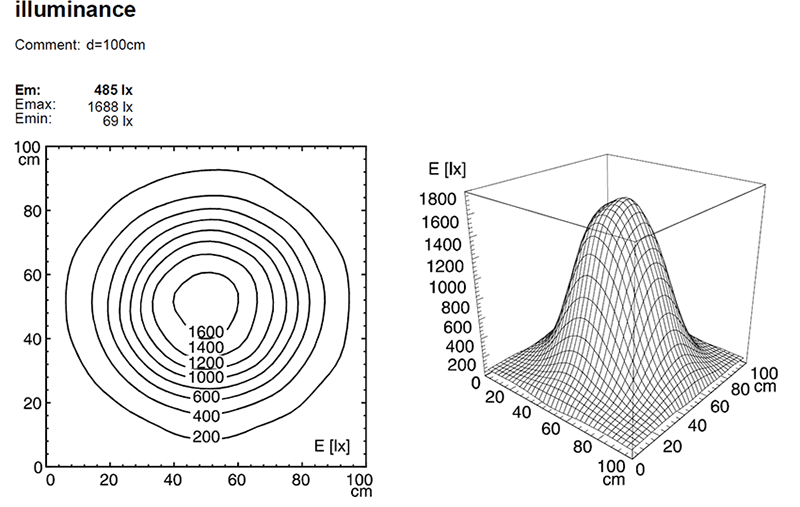

FLAT LED LC 照度分布

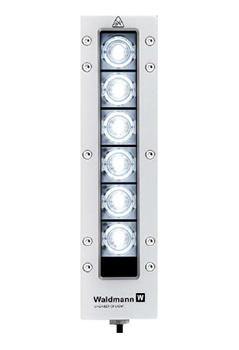

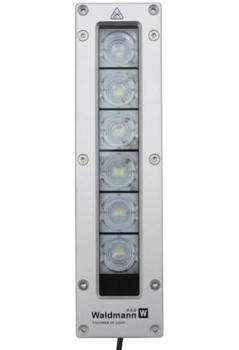

FLAT LED LC 【ボックス MYAL6S】

ボックス MYAL6S
仕様
供給電源 23~25V
消費電力 約12W
防水レベル IP67
重量 約0.9Kg
ケーブル 約3m付属
商品コード MYAL 6S
CN0002000-00620111

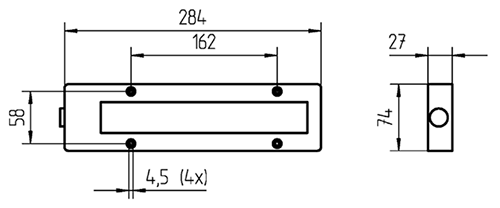

サイズ
ボックス MYAL6S サイズ

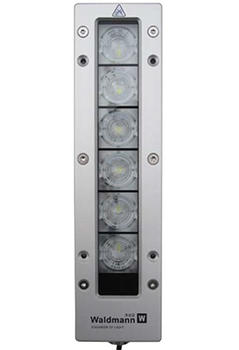

FLAT LED LC 【フランジ MYEL6S】

フランジ MYEL6S
仕様
供給電源 23~25V
消費電力 約12W
防水レベル IP67
重量 約0.7Kg
ケーブル 約3m付属
商品コード MYEL 6S
CN0001000-00606973

サイズ

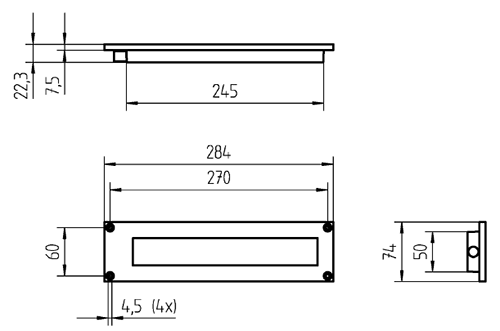

フランジ MYEL6S サイズ

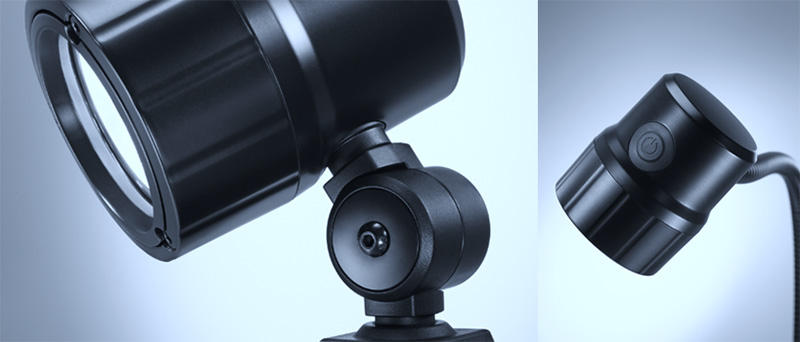

SLシリーズ


工作機械内用LEDスポットライト
必要な機能を集約したリーンモデル

  • 照射位置を自在に操作できる柔軟な間接機構
  • 60Wハロゲンライトと同等の照度を実現
  • 操作性の高いスタイリッシュなスイッチ
  • ユニークな本体構造

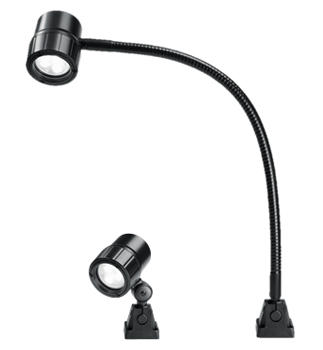

SLシリーズ

本体稼働範囲詳細

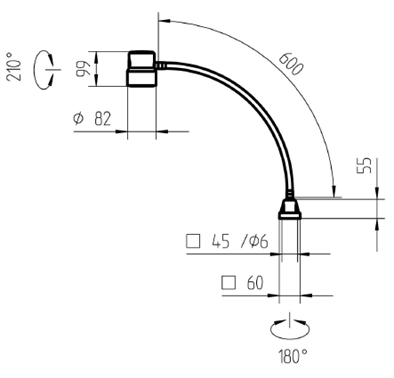

フレキシブルチューブ仕様 フレキシブルチューブ仕様

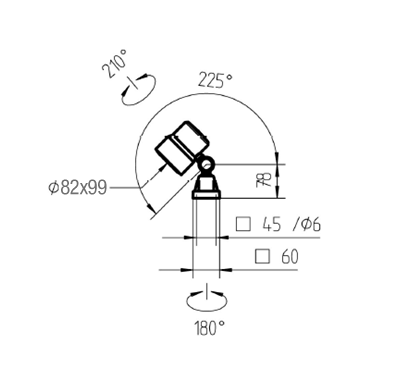

ヘッド仕様 ヘッド仕様

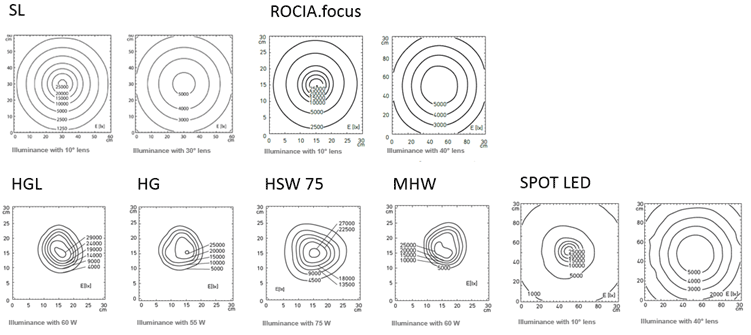

照度比較データ

SL ROCIA.focus
既存高級機種
HGL
旧ハロゲン機種
HG
旧ハロゲン機種
HSW 75
旧ハロゲン機種
MHW
旧ハロゲン機種
SPOT LED
既存LED機種
Emax 26,130 lx 30,053 lx 29,780 lx 25,050 lx 27,570 lx 27,230 lx 27,500 lx
Em 4,520 lx 5,088 lx 3,243 lx 2,933 lx 5,052 lx 3,341 lx 4,086 lx

テクニカルデータ

色温度 neutral white 5,000 K
平均演色性 Ra > 70
照射角度 10° or 30°
灯具 アルミダイカストボディー
照射面 3㎜厚の安全ガラス採用
タイプ フレキシブルチューブかヘッドタイプの選択
最大使用環境温度 Tamax up to 40 °C
期待寿命 (L70) > 50,000 h
防水防塵性 IP67; プロテクションクラス class III (without plug-in power supply)
電圧 22 – 26 VDC (without plug-in power supply)
ケーブル 3m付属
