工作機械のマクロ変数領域にExcel経由で一括入力!
手入力のミスを0に

機上計測による自動化 導入サポート受付中!!

機上計測サポートソフトウエアとは

機上計測を実施するための計測プログラム作成ソフトウエアは多々あります。
しかし、その「計測結果」を使用して

  • 分析を行う
  • 加工プログラムにリンクさせる
  • 統計的な補正をかける

など、その先の「やってみたいこと」を達成するには一工夫が必要です。
これは単純な場合が多いですが、工作機械のNC制御装置と外部データの交信は意外に面倒です。
また、計測プログラム作成ソフトウエアは完成した商品のため、基本的にカスタマイズができません。

そこで外部のサポートソフトウエアを使用し「やってみたい」にカスタマイズができるようなフレキシブルなエンジニアリングサポートを提案してまいります。
今後はお客様のご要望に応じて様々なサポートソフトウエアを開発していき、カスタマイズのご要望にお応えしていこうと考えております。

特長

機能

Excel内の任意セルの数値を、工作機械のマクロ変数領域に書き込むツール

用途

  • 計測ソフトウエアで計測した結果をExcelを経由してマクロ変数に書き込む
  • 手動で計測した数値をExcelを経由してマクロ変数に書き込む
  • 三次元測定機で計測した結果をExcelを経由してマクロ変数に書き込む
  • 手動で測定したワークの温度情報をExcelを経由してマクロ変数に書き込む

メリット

今までNC制御装置に手入力していたデータをExcel経由で一括入力できるので、手入力のミスが0になる

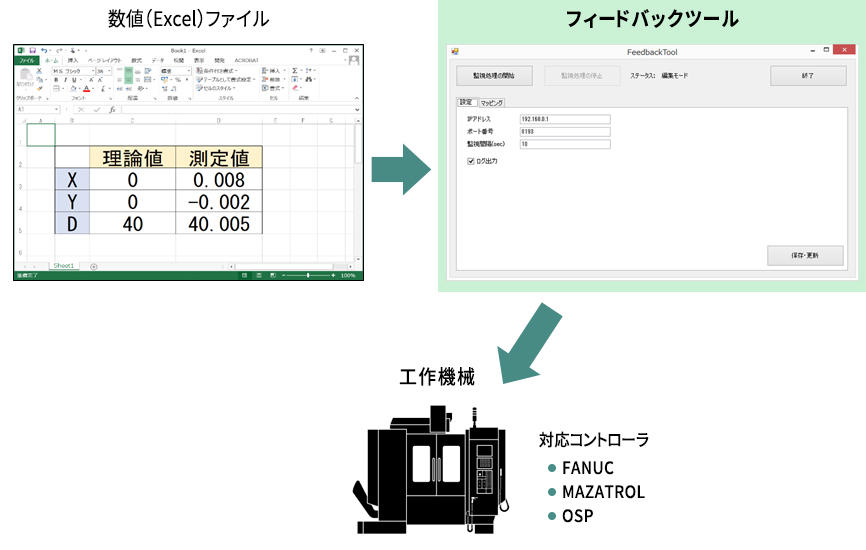

フィードバックツールの流れ

数値ファイルはExcel形式(XLS、XLSX、CSV)をサポートします。
工作機械のコントローラはFANUC、MAZATROL、OSPに対応しています。
また、フィードバックツールはWindows上で実行します。

フィードバックツール 設定

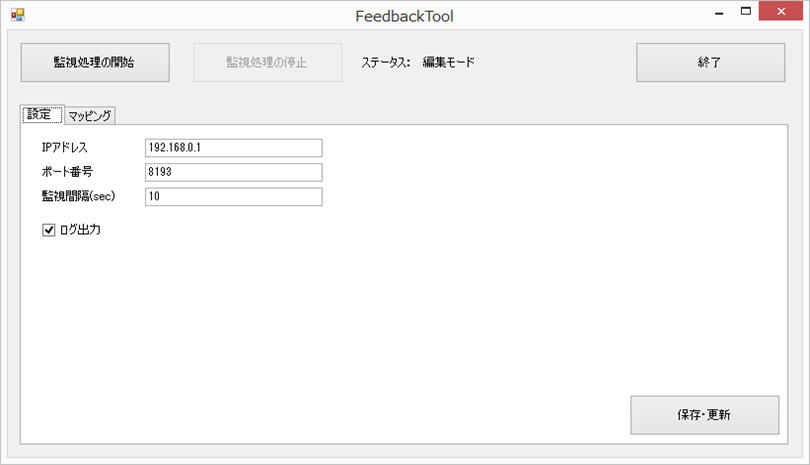

起動画面(設定画面)

工作機械との接続に必要な情報や、PC-DMIS NCが出力する測定結果を監視する間隔などを定義します。

フィードバックツール マッピング

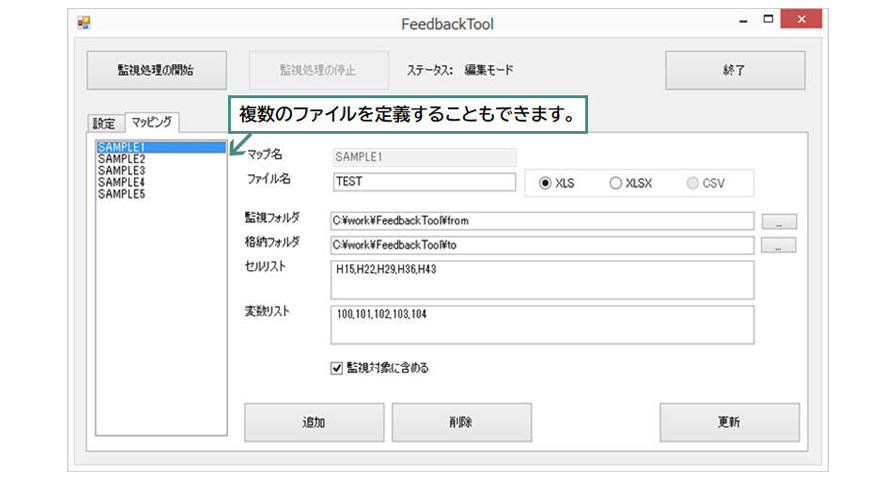

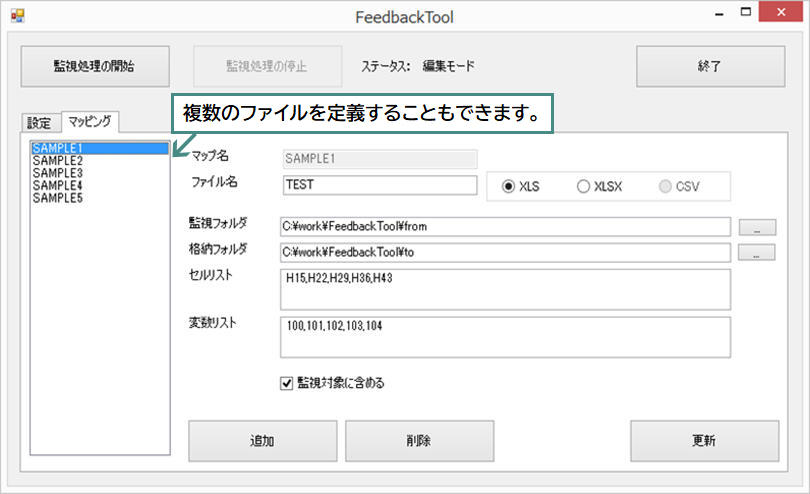

マッピング画面

PC-DMIS NCの測定結果ファイル(Excel)出力を監視するフォルダや、どのセルに入っている測定値(セルリスト)をどのマクロ変数へ書き込むか(変数リスト)というマッピング情報などを定義します。
複数のファイルを定義することもできます。
