微細加工機で高精度三次元計測を実現
碌々産業株式会社様とのコラボシステム

機上計測による自動化 導入サポート受付中!!

開発の背景

微細加工機において、より高精度な機上計測を実現するためにCOSMOSシステム(碌々産業株式会社様)が開発されました。


そのシステムの計測工程を担うため"RR PC-DMIS NC"を開発いたしました。
"RR PC-DMIS NC"はCOSMOSシステムにマッチングさせるため、ユーザー目線で使いやすくしたことが特徴です。

機上計測による自動化 導入サポート受付中!!

特長

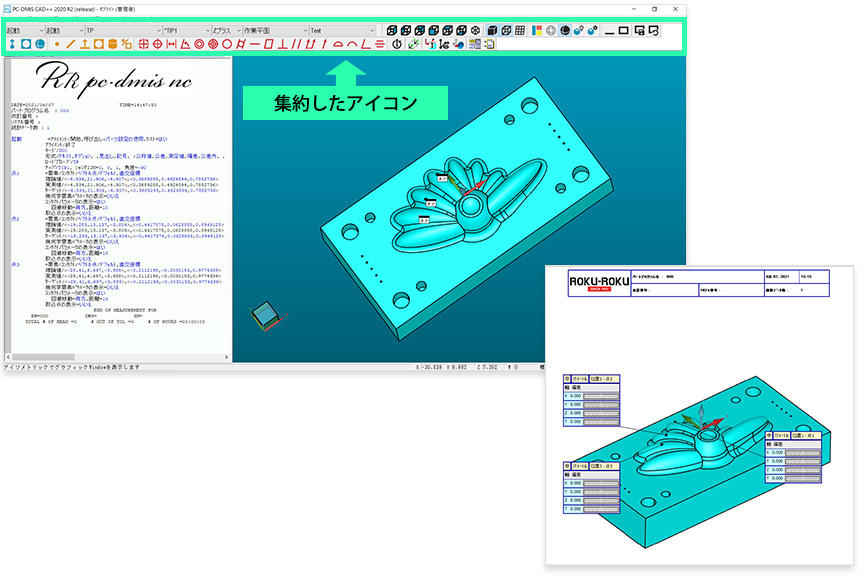

カスタマイズ画面

点計測に集約し、必要最低限のアイコンのみを表示し使いやすくしました。

RR PC-DMIS NC 新機能

  • 最新版の幾何公差仕様を搭載 (Y14.5.1 – 2019 ISO 5459 – 2011)
  • 3D PDFのレポート
  • PDF図面から自動プログラム生成
  • Excelビューワーの搭載
  • Excelレポートのカスタマイズ

COSMOSシステム

Cosmosはマシニングアーティストの感性を生かせる

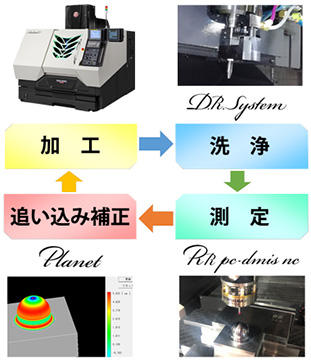

「加工 ⇒ 洗浄 ⇒ 機上測定 ⇒ 追い込み加工」をワークを取り外す事無く、機上で完結させたトータルシステムです。

加工後、ワークを自動洗浄(D.R.System:Debris Removal System)洗浄後、機上でワークを計測(RR PC-DMIS NC)計測結果に基づき、形状精度追い込み支援ソフト(Planet)を使用して加工プログラムを再計算させます。

再計算した補正プログラムで追い込み加工を行い、加工、洗浄、計測といった流れを行う事で、一度ワークを取り外してしまうと再段取りが困難な微細加工においても、更なる高精度微細加工が実現可能になります。
