高能率で信頼のある測定により、高い費用対効果が見込めます

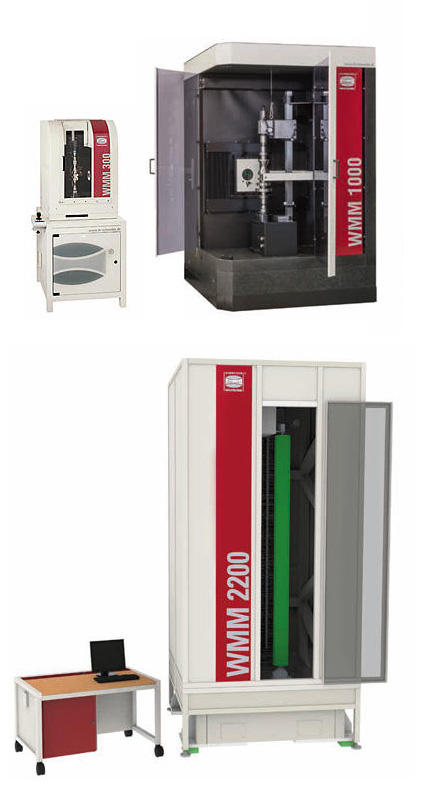

| WMM65 | L65 x Φ52 |
|---|---|
| WMM100 | L100 x Φ60 |
| WMM200 | L100 x Φ60 |
| WMM300 | L300 x Φ80 |

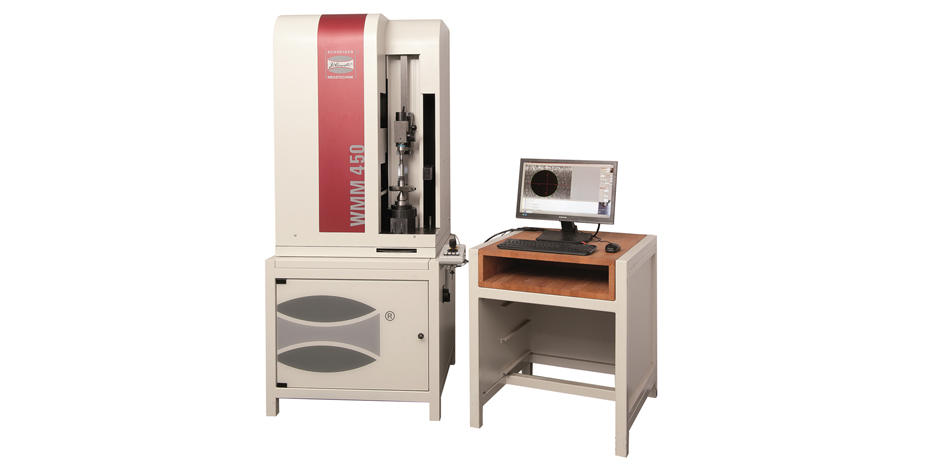

| WMM450 | L450 x Φ150 |
| WMM600 | L600 x Φ200 |
| WMM600/400 | L600 x Φ400 |
| WMM1000 | L1000 x Φ200 |
| WMM1000/400 | L1000 x Φ400 |
| WMM1200 | L1200 x Φ200 |
| WMM2200 | L2200 x Φ400 |
[例]

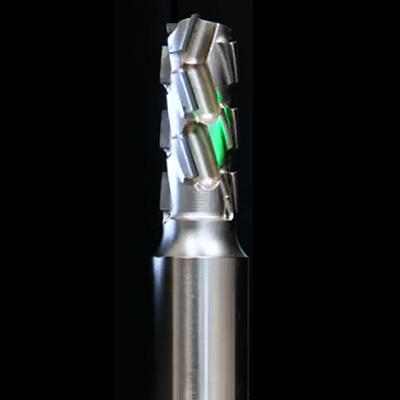

工具を測定する際に、ツールホルダーと工具の芯だしが完璧でないと、その分の誤差が工具の測定結果に影響を及ぼします。
WMMシリーズでは誤差補正機能を用いて芯だしの誤差をキャンセルし、工具自体の純粋な測定ができます。
| 測定範囲 | - |
|---|---|
| 長さ(mm) | 350 |
| 直径(Φ) | 40 |
| 対物レンズ | テレセントリック光学系 |
| 測定視野(mm) | 30 x 40 |
| 分解能(mm) | 0.0001 |
| 角度分解能(°) | 0.001 |
| 最大測定物重量(kg) | 10 |
| 測定誤差(kg) | - |
| DIN EN ISO 10360-7(Φ) | 測定長 L (mm) にて |
| 直径(Y) (EBVY MPE) | ( 1.5 + L/80 mm ) μm |
| 長さ(X) (EBX MPE) | ( 2.5 + L/75 mm ) μm |
| 機械外形寸法(mm) | W 1000 x D 640 x H 1025 |
| 重量(kg) | 150 |
| 供給電源 | 110-240 VAC, 50-60 Hz, 1 kW |
