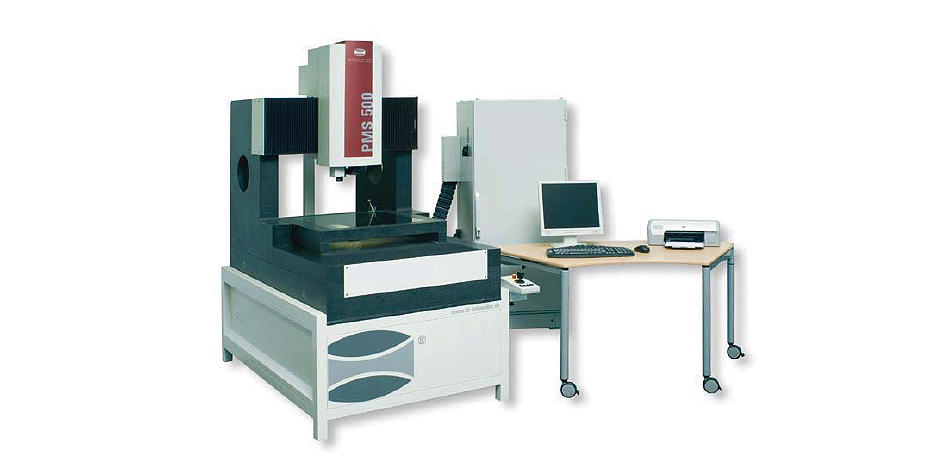

Schneider 3Dマルチセンサー PMSシリーズ

Schneider 3Dマルチセンサー PMSシリーズ

Schneider

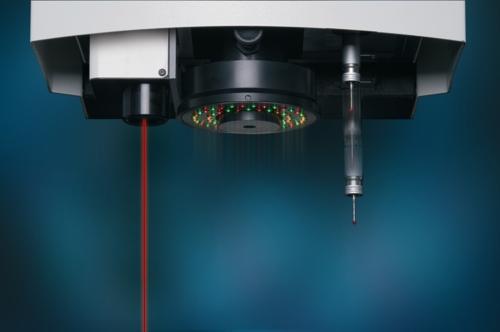

CCDカメラ + プローブ + レーザー
= 3Dマルチセンサーテクノロジー

CCDカメラ、トリガー又は スキャニングプローブ(オプション)、レーザーセンサー(オプション)の3種類のセンサーを使い分け、この1台で高精度に高速であらゆる測定が可能

特長

3D マルチセンサー

1台の測定機で、CCDカメラ、タッチ又はスキャニングプローブ、レーザーセンサーを装着可能
測定部位に合わせて3つのセンサーを使い分けて得られる最適な測定結果

テレセントリックな透過照明

エッジ検出に使用するテレセントリックな透過照明は、CCDカメラ及び独自の画像分析技術との組合せで高精度なエッジ検出を実現

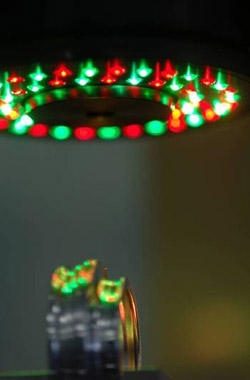

セクター分割された反射照明

反射照明に使用しているLEDリングライトは16の領域に分割され、個別にON / OFF 及び照度コントロールが可能
これにより、測定しにくい部分においてもCCDカメラにより最適な測定が可能

未使用時のプローブ エスケープ機能

カメラ又はレーザーでの測定では、プローブがワークと干渉するのを回避するための遠回りの動作又は測定場所の制約が暫し発生
PMSシリーズでは未使用時のプローブは自動的に上方に回避し、使用時のみ下降することにより解消

非接触で高さ測定

プローブの接触が許されないワークの測定時に、レーザーで高さを測定

環境の影響を受けにくい御影石ボディ

頑丈で剛性の高い御影石製のボディは、温度変化・振動などの設置環境に対して優位

最大5軸制御

測定/ 評価ソフトウエア Saphir は、最大5軸まで同時制御が可能
オプションで回転軸を設ければ、シャフト類の測定も可能

CADデーターインポートによるオフラインプログラミング

測定/ 評価ソフトウエア Saphir は、多くの形式のCADデーターをインポート可能
実機と実ワークを使った通常のティーチインプログラミングの他にも、CADデーターを使ってオフラインで測定プログラムを組む事も可能

仕様

最大許容指示誤差
DIN EN ISO 10360-2
VDI/VDE 2617
E2 = (2.0 + L/ 300 mm ) μm
E3 = (2.8 + L/ 300 mm ) μm
L mm : 測定長さ
最大ワーク質量
(ガラスプレート上)
20kg
対物レンズ倍率/ 視野(mm) ・1.5倍/ 4×3
・3倍/ 2×1.5
・.5倍/1.2×0.9
・10倍/0.6×0.45
上記4種類から選択
その他倍率もご要望により対応
測定範囲
X×Y×Z( mm)
・PMS 200 :200×200×200
・PMS 300 :300×300×300
・PMS 400 :400×400×300
・PMS 500 :500×500×300
・PMS 600 :600×600×300
・PMS 700 :700×700×300
・PMS 900 :900×700×300
・PMS 1200 :1000×1200×300
・PMS 1500 :1000×1500×300
・PMS 1700 :1500×1700×300
エアーベアリング採用の超高精度機
PMS LLシリーズ
測定範囲
X×Y×Z ( mm)

最大許容指示誤差
・PMS 600LL :600×600×600
・PMS 700LL :700×700×600
・PMS 900LL :900×700×600
・PMS 1200LL :1200×1200×600

E2 = (1.2 + L/ 500 mm ) μm
E3 = (1.9 + L/ 400 mm ) μm
L mm : 測定長さ
