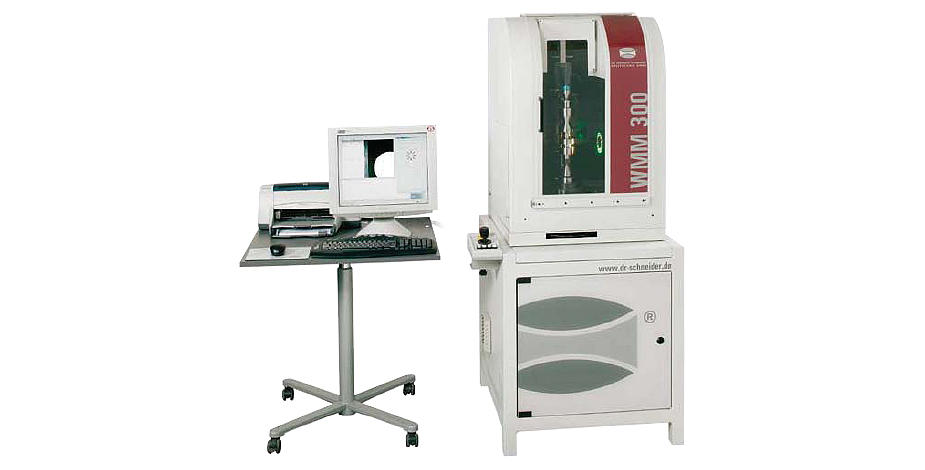

シャフト形状のワーク測定に特化した測定機です。
CCDカメラ + 透過照明 / 反射照明の他に、スキャニングプローブを装着する
事により、これ1台でほぼ全ての寸法と幾何公差の測定ができます。
画像計測ソリューション室のご紹介
WMMシリーズをはじめ、部品を置くだけで瞬時にサイズを測定できるカメラ式測定装置はじめ、扱いやすく高性能なドイツ・Schneider社の画像計測機に触れることができます。
この機会にぜひご利用ください。
最大1200 mm長さのシャフトまで、
これ1台でほぼ全てが測定可能
シャフト形状のワーク測定に特化した測定機です。
CCDカメラ + 透過照明 / 反射照明の他に、スキャニングプローブを装着する
事により、これ1台でほぼ全ての寸法と幾何公差の測定ができます。
WMMシリーズをはじめ、部品を置くだけで瞬時にサイズを測定できるカメラ式測定装置はじめ、扱いやすく高性能なドイツ・Schneider社の画像計測機に触れることができます。
この機会にぜひご利用ください。
|
最大許容指示誤差 DIN EN ISO 10360-2 VDI/VDE 2617 |
E2 = (2.0+L / 200 mm) μm L mm ： 測定長さ |
|---|---|
| 測定範囲 長さ / 直径(mm) |
WMM 300 : 300 / 80 WMM 450 : 450 / 80 WMM 600 : 600 / 200 WMM 600 / 400 : 600 / 400 WMM 1000 : 1000 / 200 WMM 1000 / 400 : 1000 / 400 WMM 1200 : 1200 / 200 |
| 最大ワーク質量 | 50 ～ 200kg |
