特長

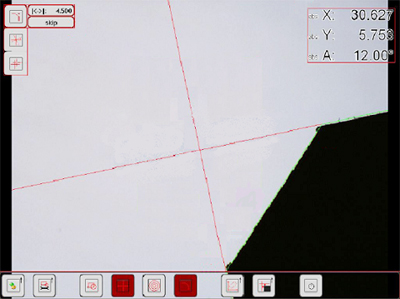

DXFデータでの形状比較
DXFデータを読み込むだけで形状との比較が可能。従来の投影機のようにテンプレートやOHPフィルムを必要としないため、管理のためのコストと時間がかからない。

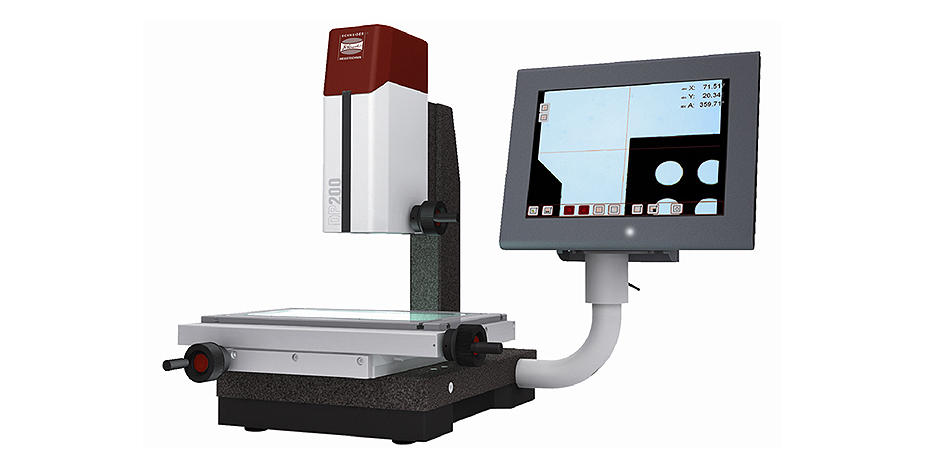

「早く」、「簡単」に2次元形状の測定・比較ができるデジタルプロジェクター
| 型式 | DP200 | |||||
|---|---|---|---|---|---|---|
| 測定範囲 (mm) |
X-Y | 200 x 100 | ||||
| Z | 60 | |||||
| 対物レンズ | 1.5x | 1.0x | 0.5x | 0.33x | 0.25x | |
| 視野分割数 | 62分割 | 41分割 | 21分割 | 14分割 | 10分割 | |
| 視野(mm) | 4.3 x 3.4 | 6.5 x 5.2 | 13.2 x 10.5 | 20.0 x 16.0 | 26.5 x 21.2 | |
| ワーク最大重量(kg) | 20（ガラスプレート上） | |||||
| 外形寸法(mm) | W=780 D=570 H=700 | |||||
| 重量(kg) | 80 | |||||
| 供給電源 | 220-240VAC, 50-60Hz, 1kW | |||||
