ROLLON Xレール（X Rail）

ROLLON

コストパフォーマンスに優れた
平行誤差を吸収するスライドレール

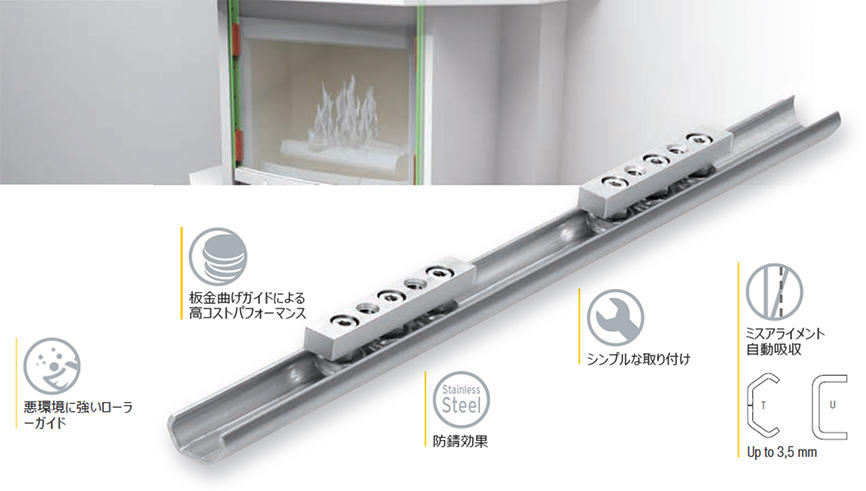

特長

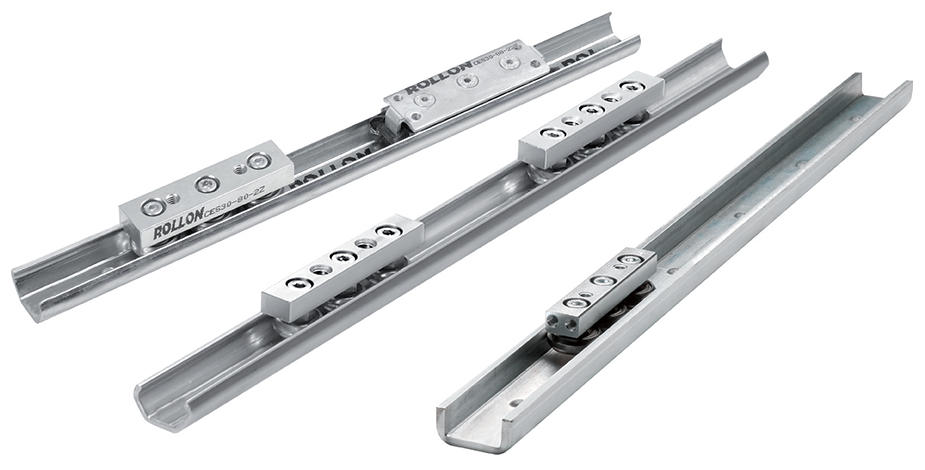

ステンレス製もしくはスチール製の板金を曲げたタイプのリニアガイド。
レールはSUS316L製、もしくは亜鉛メッキ処理のスチール製から選択可能です。

すべての製品は「ステンレス製」と「亜鉛メッキ処理されたスチール製」から選択可能
高温、温度変化にも強く、洗浄も可能

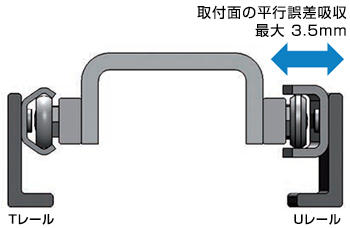

Xレールは2タイプのレール形状からなり、2本のレール間平行誤差を吸収可能

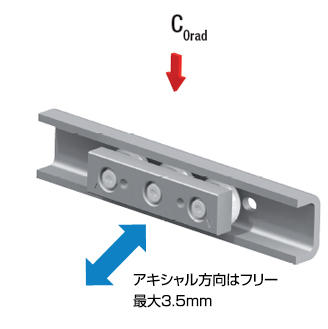

上記2種類の組み合わせで、平行誤差を最大3.5mm吸収

＜ Tレール＞

＜ Uレール＞

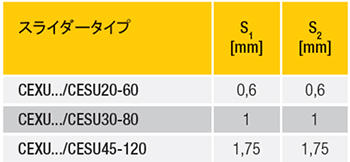

Uレール内でのスライダー最大移動量

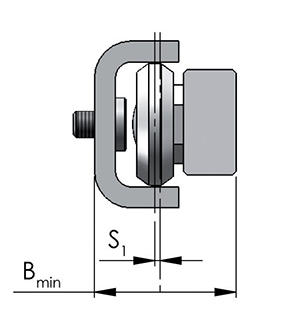

レール外側への
最大移動量 S1

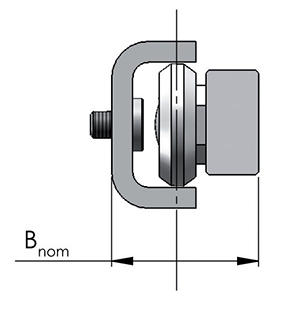

図面上の設計値

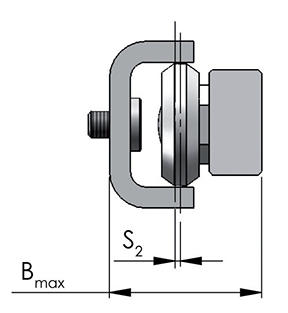

レール外側への
最大移動量 S2

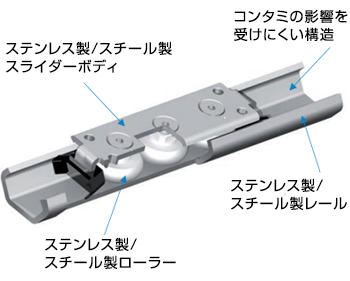

転動面がレールの内側にあるため、コンタミの影響を受けにくい構造

優れた防錆仕様と平行誤差吸収機構により、下記のアプリケーションにて採用

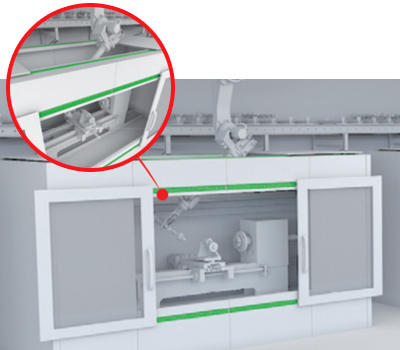

工作機械：ドアガイド、上部シャッター

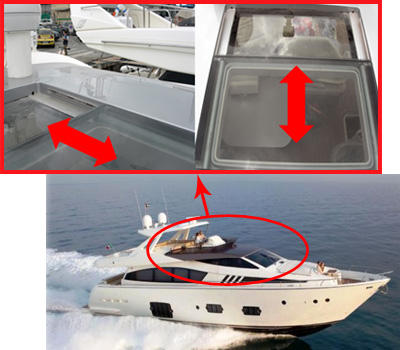

船舶：上部ドア開閉機構

耐食性は有しないが、価格を重視した低コストタイプのスチール製をラインナップ

サイズ	20, 30, 45
最大運転速度	1.5m/s （アプリケーションによります）
最大加速度	2m/s² （アプリケーションによります）

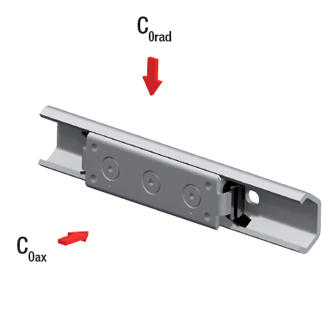

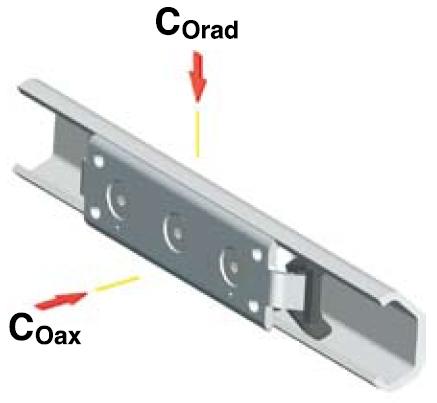

最大静定格荷重	1,740N （スライダー1個あたり）
使用可能温度	ステンレス製：-20℃ / +100℃ スチール製　：-20℃ / +120℃
レール長さ	160mmから3,120mmまで80mmごと
ローラーのシールタイプ	スライダーCEX：2RS (樹脂製シール）スライダーCES：2Z (スチール製シール）
レール材質	TEX / UEX：1.4404 (SUS316L) TES / UES：電気亜鉛メッキ処理 ISO2081
ローラー材質	ステンレススチール 1.4110 (SUS316L)
