UNITEC RTB エンコーダ付きローラーベアリング

UNITEC RTB エンコーダ付きローラーベアリング

UNITEC

回転テーブル、スピンドルヘッドでの精密位置決め

特長

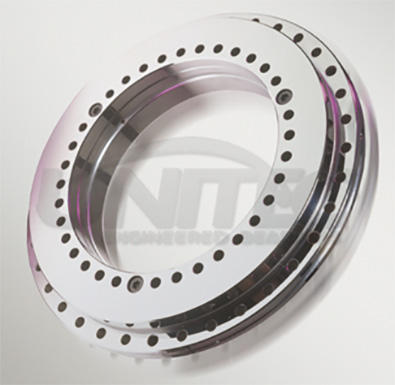

エンコーダ付きベアリング

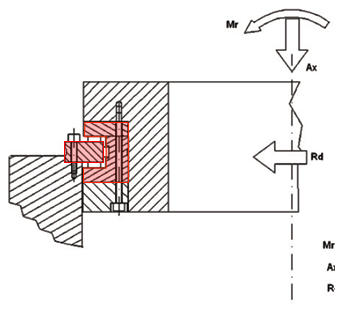

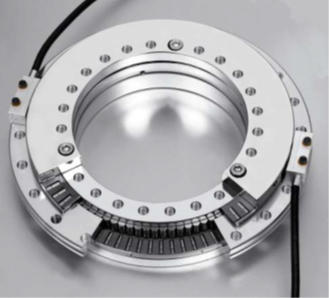

  • 3列のローラーで構成される高剛性で負荷特性のあるアキシャル・ラジアル複合ローラーベアリング
  • 軌道面をスーパーフィニッシュ(超仕上げ)加工した画期的なベアリング
  • エンコーダ付きベアリングにて回転テーブル、スピンドルヘッドでの精密位置決め

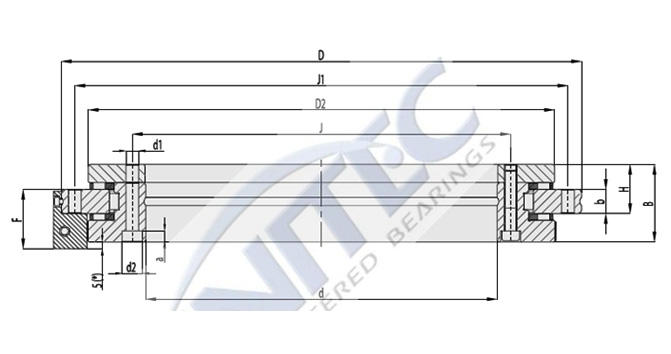

エンコーダ付きベアリング RTB

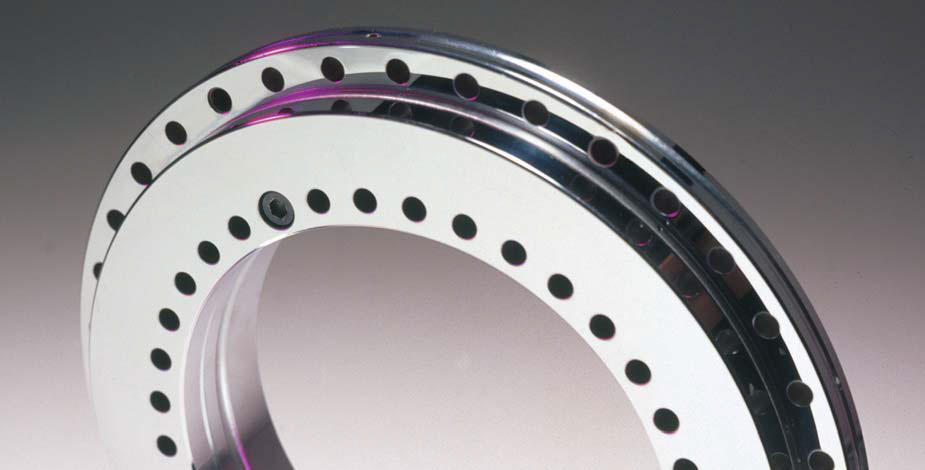

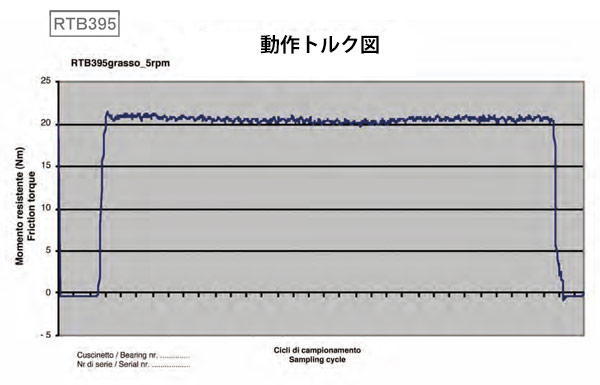

トルク変動の少ないベアリング

  • 軌道面をスパーフィニッシュ仕上げにすることにより、転がり摩擦抵抗を最小限にとどめる
  • 最大静摩擦と動摩擦の差を極限まで小さくし、位置決め精度への影響を少なく
  • 摩擦抵抗の減少により、ローラーベアリングの発熱を抑える

インクリメンタルスケール付きローラーベアリング RTB-AMS

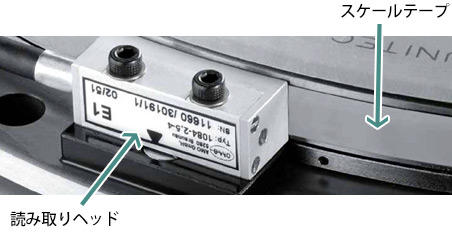

読み取り方式汚れに強い磁気誘導式エンコーダ
測定精度±3μm または ±5μm
防水保護等級IP67
リファレンスマーク0度に1箇所 または ディスタンスコード方式
出力信号1Vpp または TTL
読み取りヘッド1個 または 2個(システムエラーの低減のため)
回転精度最高±4” (RTB460AMS, ±3μm, 読み取りヘッド1個 にて)

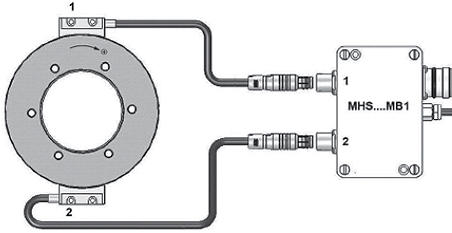

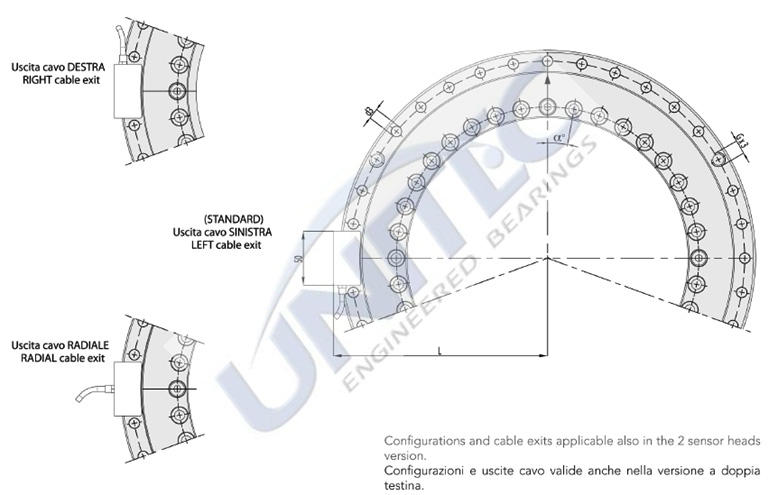

マルチ読み取りヘッド構成

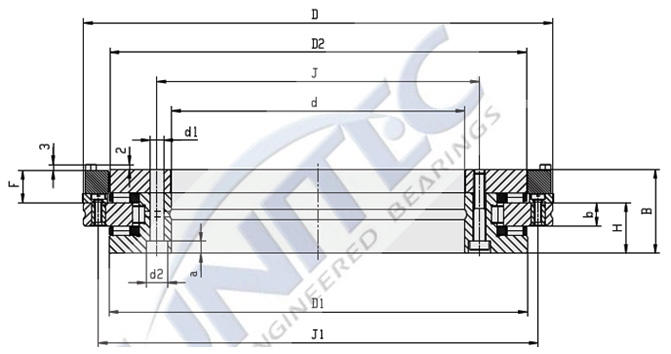

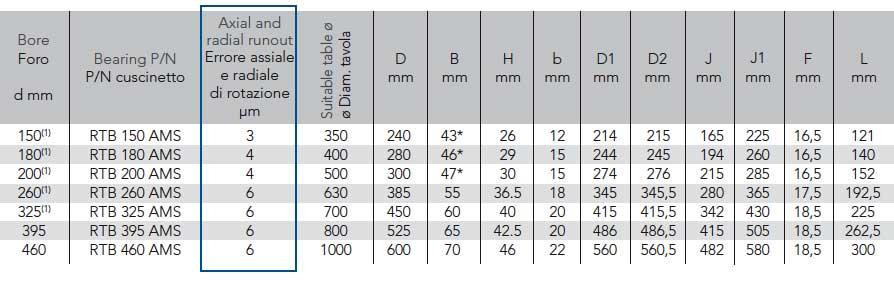

ラインナップ

内径 150~460mm のラインナップ

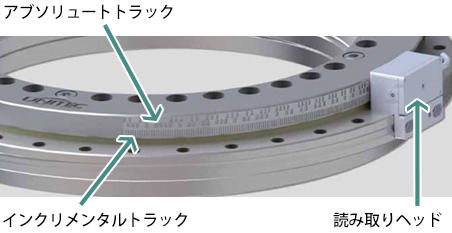

アブソリュートスケール付きローラーベアリング RTB-ABS

読み取り方式汚れに強い磁気誘導式エンコーダ
測定精度±3μm または ±5μm
防水保護等級IP67
対応インターフェースSSI, BiSS/C, FANUC, DRIVE-CLiQ, EnDat2.2, 三菱
読み取りヘッド1個 または 2個(システムエラーの低減のため)
回転精度最高±4” (RTB460ABS, ±3μm, 読み取りヘッド1個 にて)

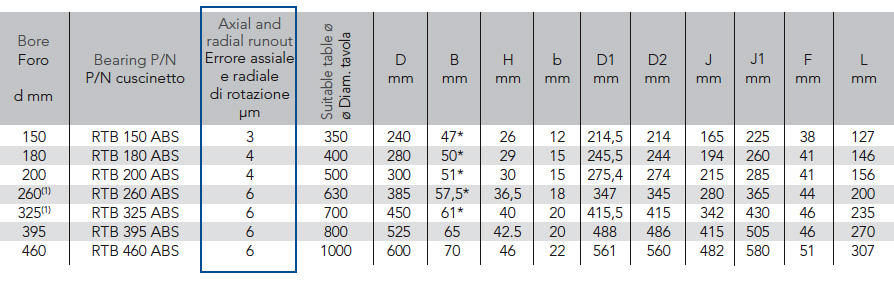

ラインナップ

内径 150~460mm のラインナップ
