RAY レイ研削ヘッド(Grinding Head)

RAY レイ研削ヘッド(Grinding Head)

ray

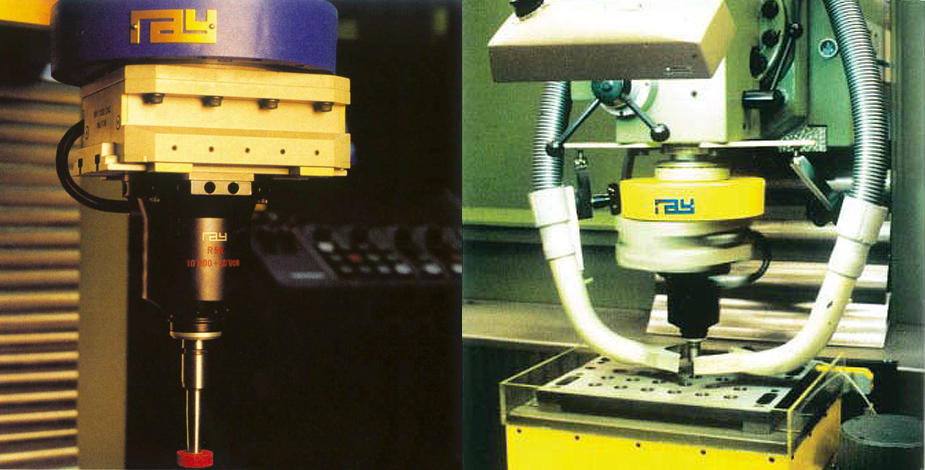

既存のマシンに装着して、精密研削加工が可能

高精度、高剛性の遊星ヘッドに超高速高周波スピンドルを採用した精密高能率の研削ヘッドです。

特長

既存のマシニングセンタ、フライス盤等に取り付けて、金型、治工具、カム等の研削が可能

高周波スピンドルと精密遊星ヘッドで高精度、高能率
半径1μの切り込み量 穴加工真円度2μ

MAX100,000rpmの高周波スピンドル

MAX加工穴径φ310

仕様

研削ヘッド モデル KSK1000 KSK4000 KUS2500
機能 遊星ヘッド カム研削ヘッド
最大加工穴径(mm) φ150 φ310 輪郭
最大加工深さ(mm) 120 250 ストローク=1,3,5
振れ精度(mm) 0.001 0.001 0.002
最小切込量(mm) 0.001 0.001 母機で制御
質量(スピンドル含) 約9kg 約31kg 約30kg
高周波スピンドル 25,000 ~100,000prm R30-600W
15,000 ~ 60,000prm
15,000 ~ 40,000prm   R170-500W R170KUSW 2000W
10,000 ~ 40,000prm R50-1200W
6,000 ~ 15,000prm   R250-1000W R25KUSW 1500W
2,500 ~ 10,000prm
2,000 ~ 10,000prm
