工作機械むけフッ素系シールの応用例をご紹介

エンジニアリングサポート

弊社ではトレルボルグシーリングソリューションズ様のフッ素系シールを工作機械メーカー様に販売しております。
シールの主な特徴はOリングとフッ素系樹脂の組み合わせになります。回転、往復や、荷重、速度に応じて様々な種類のシールをご用意しております。

またアプリケーションに応じてフッ素系以外の材質も準備しております。各々の機構に応じた最適なシールをご提案するためにお客様の仕様をお伺いし、詳細を検討の上シールの仕様をご提案しております。
試作時には、評価耐久テストを実施していただき、シールの摩耗などの分析も行っております。シール販売のみならず、その後のエンジニアリングサポートにも力を入れておりますので、ご安心してご使用いただけます。

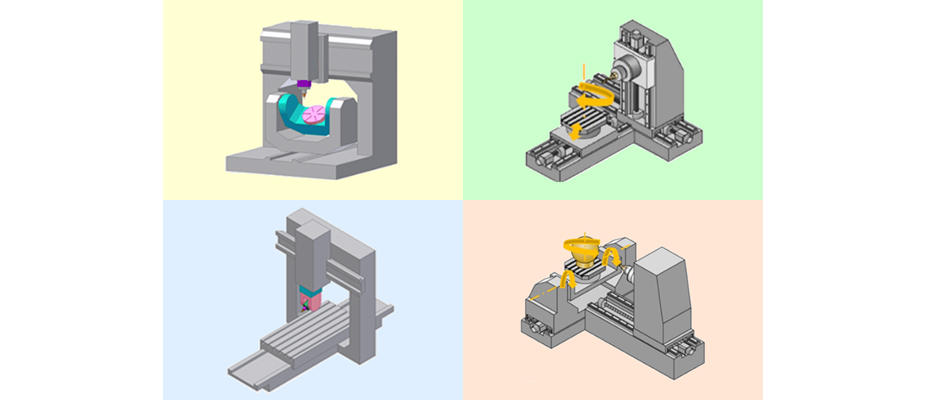

特長

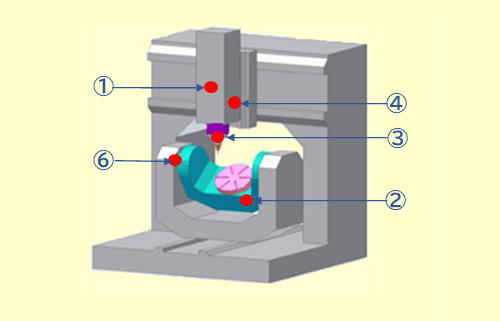

立型マシニングセンター

立型マシニングセンター

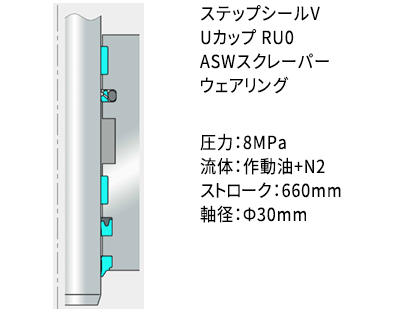

① 主軸頭のバランスシリンダ

主軸頭のバランスシリンダ

② テーブルのブレーキ

テーブルのブレーキ

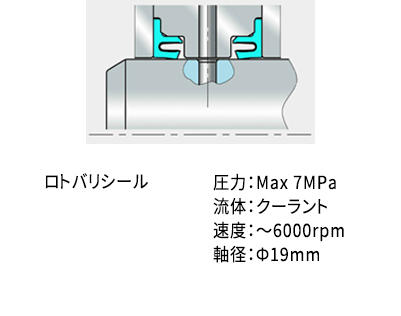

③ スピンドルのツールホルダー

テーブルのブレーキ

④ 主軸の旋回ヘッド部

テーブルのブレーキ

⑥ テーブルの水平軸部スイベルジョイント

テーブルのブレーキ

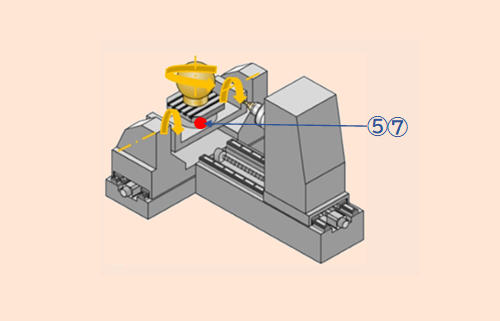

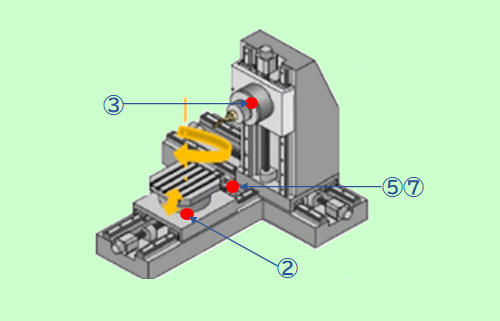

横型マシニングセンター

横型マシニングセンター

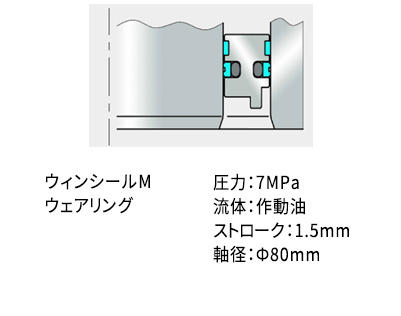

② テーブルのブレーキ

テーブルのブレーキ

③ スピンドルのツールホルダー

テーブルのブレーキ

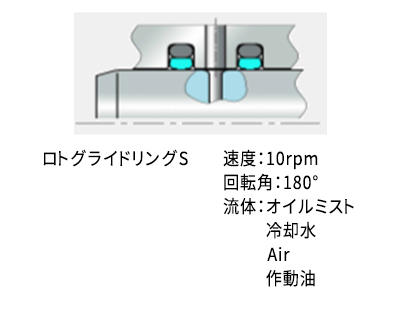

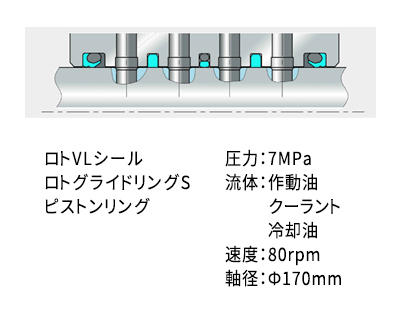

⑤ A軸・C軸のスイベルジョイント

テーブルのブレーキ

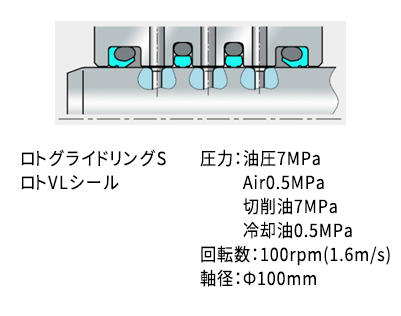

⑦ A軸・C軸のスイベルジョイント

テーブルのブレーキ

5軸マシニングセンター

5軸マシニングセンター

⑤ A軸・C軸のスイベルジョイント

テーブルのブレーキ

⑦ A軸・C軸のスイベルジョイント

A軸・C軸のスイベルジョイント

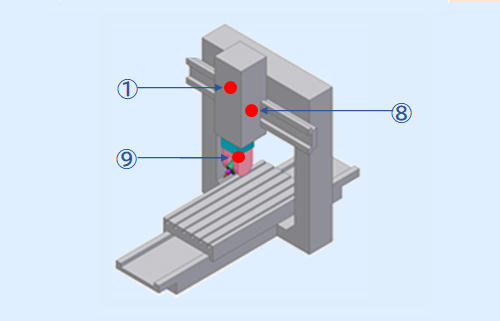

門型マシニングセンター

門形マシニングセンター

① 主軸頭のバランスシリンダ

主軸頭のバランスシリンダ

⑧ 主軸のスイベルジョイント

主軸のスイベルジョイント

⑨ アッタチメント用シール

アッタチメント用シール
