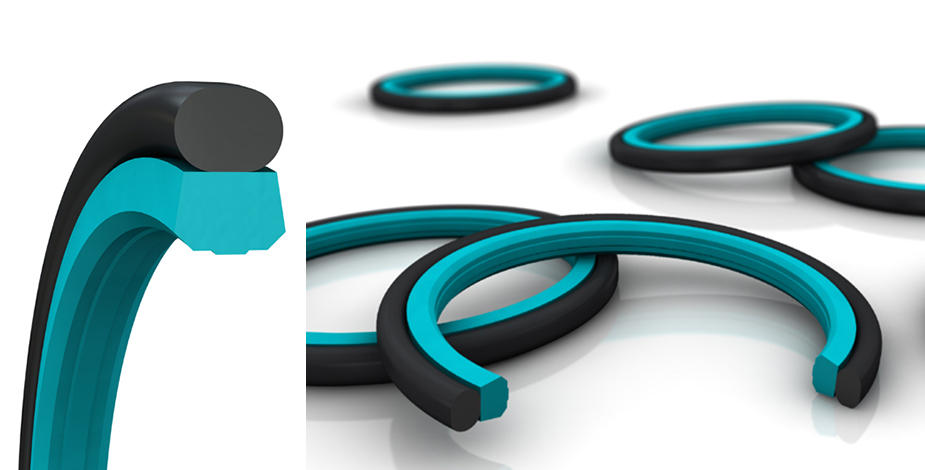

TRELLEBORG ロトグライドリングS(Roto Glyd Ring S)

TRELLEBORG ロトグライドリングS(Roto Glyd Ring S)

TRELLEBORG

低トルクで位置決め精度向上、サーボモータ容量低減、 見直し可能なエコシール

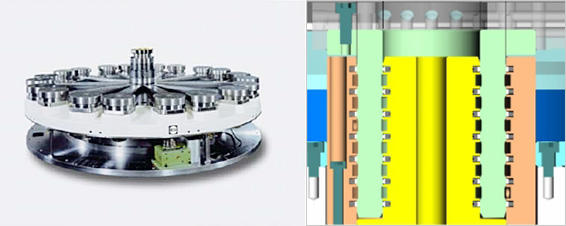

ロトグライドリングSは工作機械用のインデックステーブルや多ポートスイベルの回転及び揺動シールに最適です。
従来のスリッパーシール(PTFE等のシール+Oリングの組合せ)に比べ大幅にシール性能を向上いたしました。
(特許取得)

特長

  • 低圧から高圧まで幅広い圧力に対応 ~40Mpa
  • 低フリクション、低発熱  類似品の40~70%減
  • 耐摩耗性に優れ、長寿命、磨耗による汚染も極小
  • シール性の向上、初期なじみ運転なしでエアのシールが可能
  • シール素材を弾性体かつシンプル設計にすることで組付け容易
  • シール媒体は作動油、クーラント、エアに対応

仕様

φサイズ 12~2700mm
使用温度範囲 -30℃~+100℃
材質 Z52→ポリウレタン ショアD58
Z80→超高分子量ポリエチレン
Z51→ポリウレタン ショアD72(40Mpa)

Max. 30Mpa(40Mpa)
Max. pxv=6.5Mpa x m/s
Max. 0.9m/s2


シール寿命データ CASE1

テスト条件
用途 ターンテーブル
品番 TG5200750-Z80N
内径 φ75
圧力 油圧3.5Mpa、エアー0.1MPa
※圧力のOn/Offは回転の有無、
方向性に関係なく無作動に行われる。
連動 360°
揺動速度 50rpm(0.2m/s)
TG5200750-Z80N
シャフト SS415 HRC60
テスト結果
500km時点での漏れ量はペットボトル(360ml)で1cm程度であった。


シール寿命データ CASE2

テスト条件
品番 TG5100560-Z80S、TG5200560-Z80S
内径 φ56
圧力 油圧5Mpa、25Mpa
※8ポートある回転継手でシール箇所は9箇所
 このうち加圧されるのは5ポートのみ
連動 360°
揺動速度 0.5m/s
テスト結果
50万回実施され漏れがないことを確認し、最終的には100万回行い問題は無かった。
