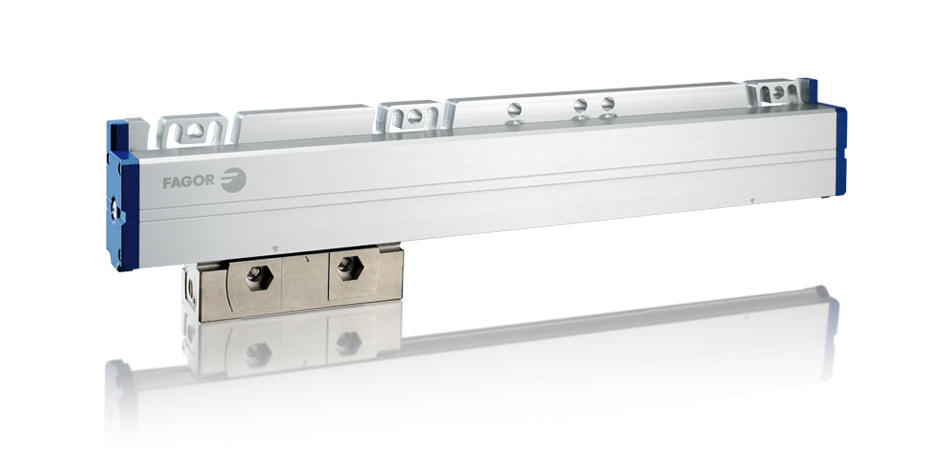

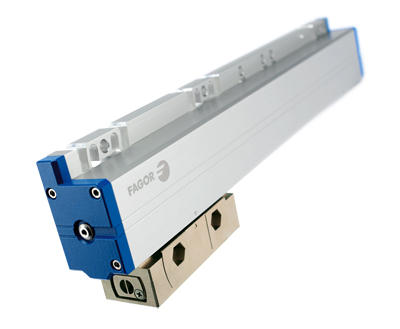

ファゴール(FAGOR)
シリーズ3スケール

ファゴール(FAGOR)<br>シリーズ3スケール

FAGOR

汚れに強いガラススケール

特長

大きく進化した耐環境性

キーワードは“汚れに強いガラススケール
汚れに強い新技術「トライステート・テクノロジー」を採用

汚れに強いガラススケールの特長
  • 1. ガラススケールにおける、CCD光源反射型技術の採用

[従来の光源通過型]

[CCD光源反射型]

ガラス面に付着した汚れや液体による読み取りエラー発生率を25%改善

  • 2. ガラスと読み取り部間の距離を拡張

[従来型読み取りヘッド]

[新型読み取りヘッド]

ガラスとCCDカメラの距離が離れている(約3mm)ため
油や固形化した汚れが読み取り部に付着しにくい!

  • 3. トライ・ステート (Tri-State) テクノロジーの採用

[従来型テクノロジー]

[トライ・ステート (Tri-State) テクノロジー]

絶対位置の読み取り方式を大きく改良

[従来型方式の波形判別基準]

H(1)L(0) のどちらかしかない

[トライ・ステート(Tri-State)方式の波形判別基準]

H(1)L(0) 3種類の判別が可能

これにより、信頼性のある情報だけの参照が可能

  • 4. アブソリュートコードの完全比較による絶対位置検出技術

ガラススケール上すべてのアブソリュート情報は既に分かっている!

読み取った情報を元に、特殊な演算方式により、スケール上の全ての情報と比較。
その結果から読み取りヘッド部(CCD)の絶対位を特定。

すなわち、CCDカメラ全体が汚れているか、
CCD読み取り側のガラス面全体が汚れている以外は、絶対位置の特定が可能!

更に強化された耐振動性

“安定と安心”が設備の生産性に貢献します

耐振動性を30G(固有振動数:3000Hz)に強化。
これにより、切削中の振動による問題が解消されます。

極めて正確な繰り返し精度

一歩進んだ精密加工の実現に貢献します

繰り返し精度を0.3µm 以下に改良
これにより、更に高精密な微小線分切削が可能となります。

仕様

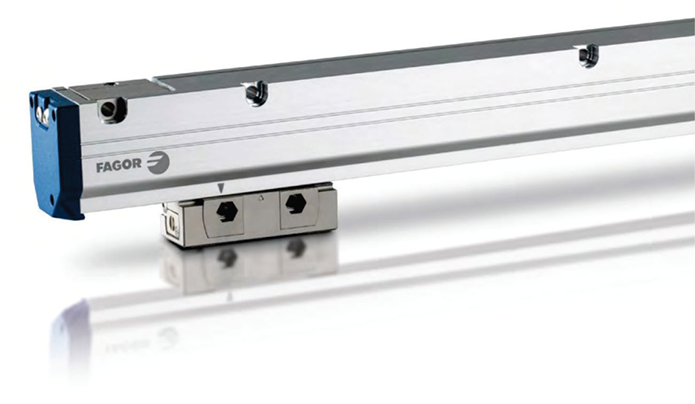

L3B

長尺対応のスチールスケールタイプ

L3B

断面寸法


断面寸法

測定長
400 mm ~ 60,040 mm

測定精度 ±5 μm/m
最高速度 180 m/min
最大振動 筐体部 : 200 m/s2
読み取りヘッド部 : 300 m/s2
最大衝撃 300 m/s2
最大加速度 100 m/s2
保護等級 IP53

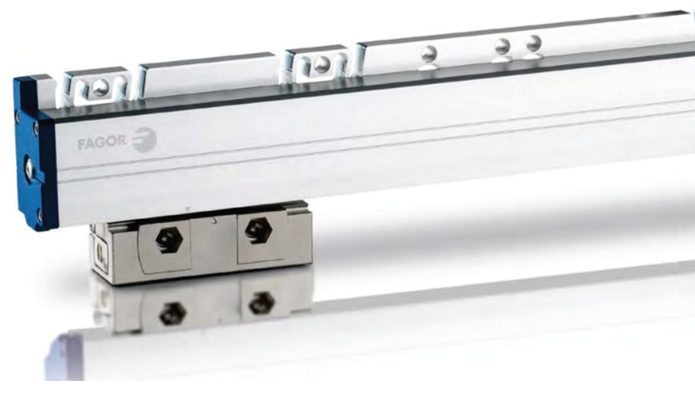

G3B

高剛性幅広フレームのガラススケールタイプ

G3B

断面寸法


断面寸法

測定長
140 mm ~ 3,240 mm

測定精度 ±3 μm/m および ±5 μm/m
最高速度 210 m/min
最大振動 300 m/s22
最大衝撃 300 m/s22
最大加速度 100 m/s22
保護等級 IP53(圧縮空気導入で IP64)

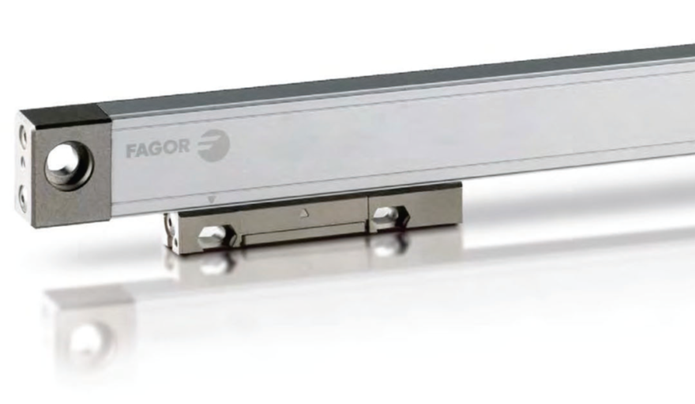

S3B

スリムフレームのガラススケールタイプ

S3B

断面寸法


断面寸法

測定長
70 mm ~ 1,840 mm

測定精度 ±3 μm/m および ±5 μm/m
最高速度 210 m/min
最大振動 筐体部 : 100 m/s2
読み取りヘッド部 : 200 m/s2
最大衝撃 300 m/s2
最大加速度 100 m/s2
保護等級 IP53(圧縮空気導入で IP64)

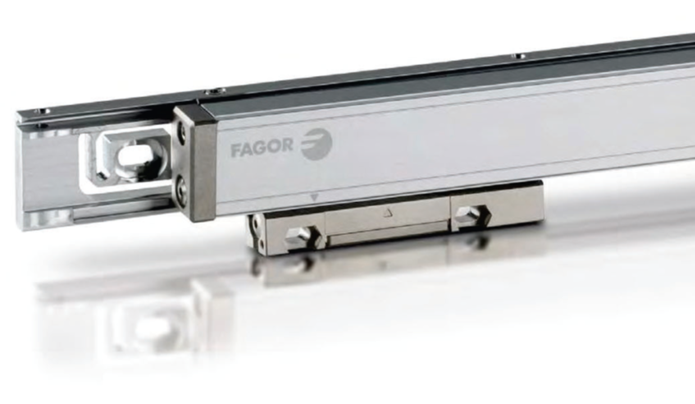

SV3B

マウンティングバーで剛性アップさせたガラススケールタイプ

SV3B

断面寸法


断面寸法

測定長
70 mm ~ 2,040 mm

測定精度 ±3 μm/m および ±5 μm/m
最高速度 210 m/min
最大振動 筐体部 : 左側 100 m/s2、右側 150 m/s2
読み取りヘッド部 : 200 m/s2
最大衝撃 300 m/s2
最大加速度 100 m/s2
保護等級 IP53(圧縮空気導入で IP64)
