FISCHER

回転軸を冷却する究極のスピンドル

特長

加工精度の向上

ベアリングの予圧が変化しにくい


ダイナミック振れ精度が安定する

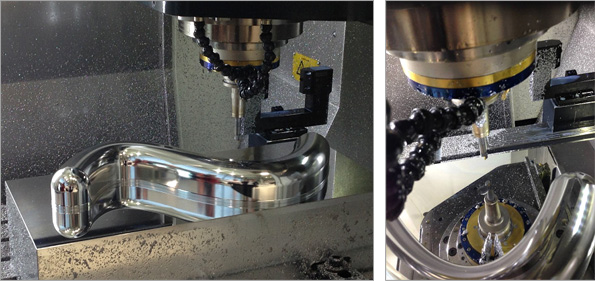

アルミニウム鏡面仕上げ例
Fischer(フィッシャー) CSC軸心冷却スピンドル

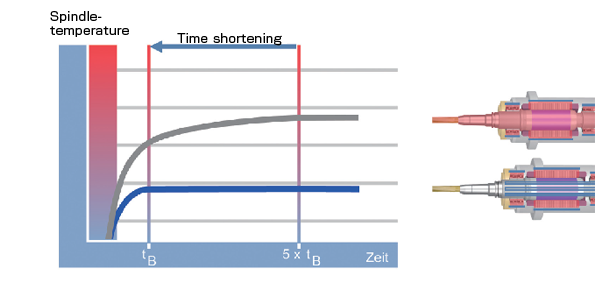

段取り時間を大幅に短縮

短時間で安定化
Fischer(フィッシャー) CSC軸心冷却スピンドル

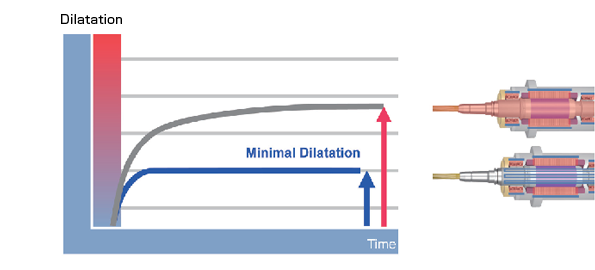

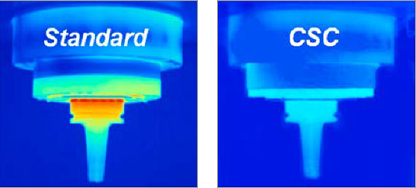

主軸・工具の熱膨張が少ない
Fischer(フィッシャー) CSC軸心冷却スピンドル Fischer(フィッシャー) CSC軸心冷却スピンドル

長寿命化を実現

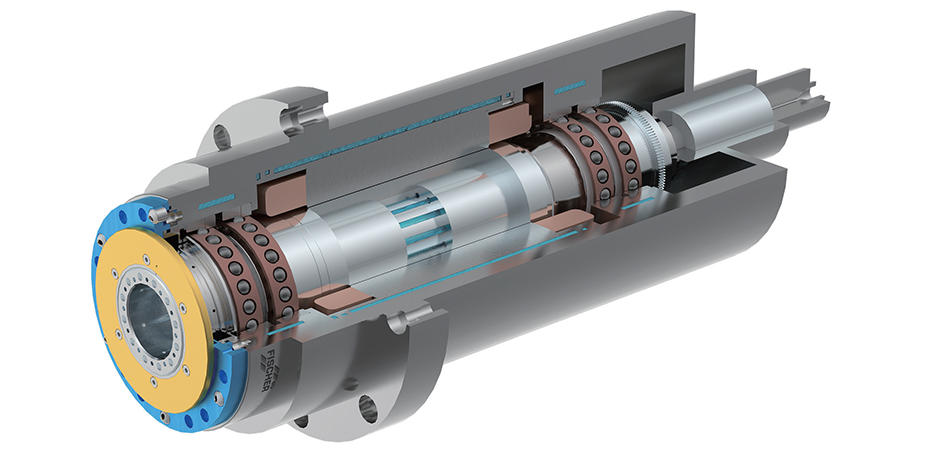

工具クランプ機構が軸に内蔵されている

ベアリングにクランプ機構の負荷がかからない

Fischer(フィッシャー) CSC軸心冷却スピンドル

高回転をサポートする機構

ダイレクト潤滑
ダイレクト潤滑
ロータリージョイント
ロータリージョイント

仕様

MFW-1220/45/1 CSC VC HSK-E40 諸元例

ハウジング径 (mm) 120
長さ (mm) 402
最高回転数 (rpm) 45,000
重量 (kg) 25
最高モータ周波数 (Hz) 1,500
出力 S1 (KW) 11
出力 S6 60% (KW) 13.8
トルク S1 (Nm) 55
トルク S6 60% (Nm) 69
ホルダ HSK-E40
潤滑 オイルエアー
