Autz + Herrmann

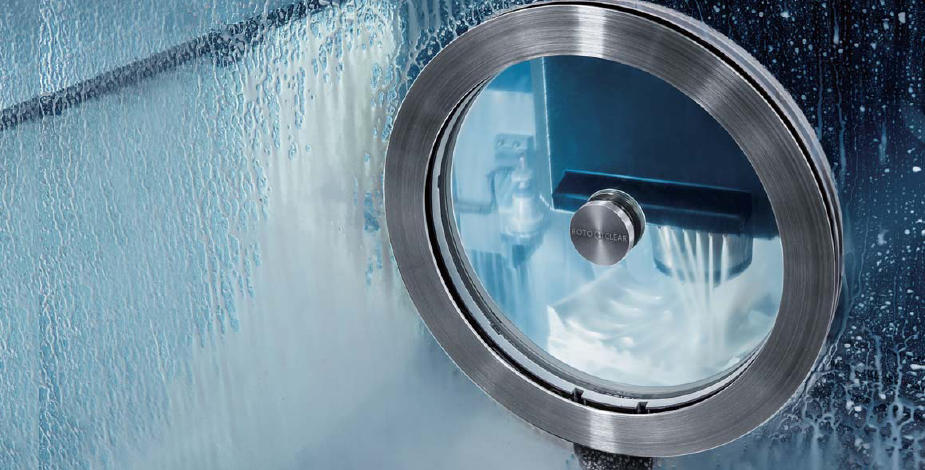

クリアで広い視界を確保

特長

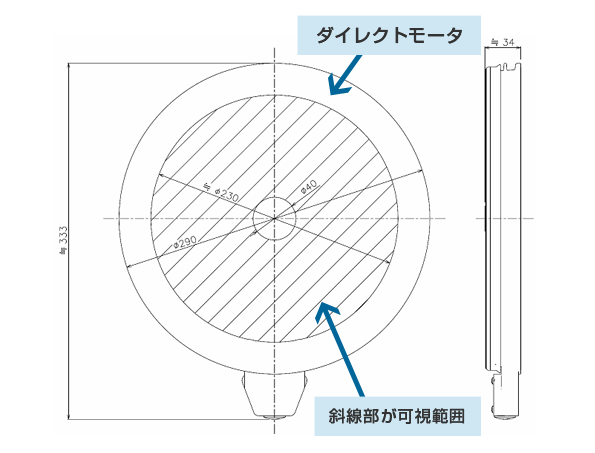

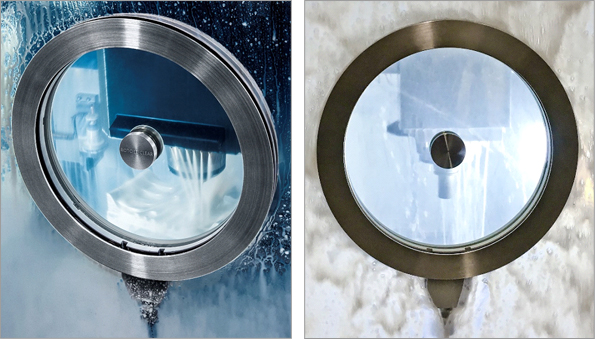

ダイレクトモータにより最大視野を確保

Autz + Herrmann 回転窓 ロトクリア S3

視野を遮るのは中心のベアリングのみ


Autz + Herrmann 回転窓 ロトクリア S3
特許取得済みの新開発ダイレクトドライブモータの採用により、
外形寸法に対して広い視界を確保します。 電源極性誤りに対する保護回路、過負荷に対する保護回路も内蔵しています。

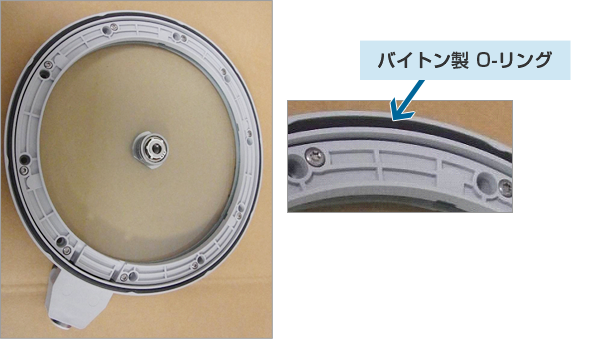

固定部は全周Oリングシール

Autz + Herrmann 回転窓 ロトクリア S3
シリコンシーラント処理は不要です。

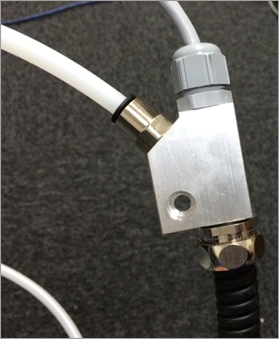

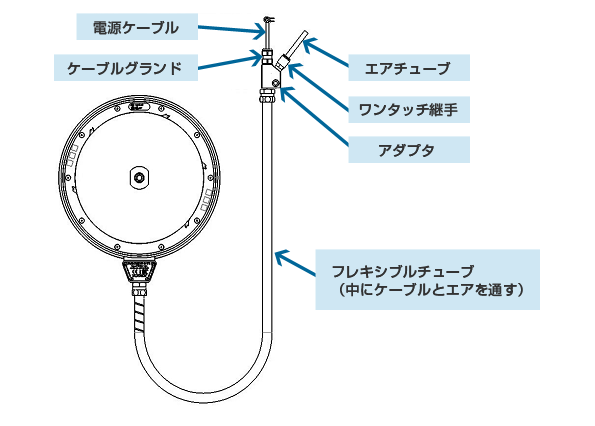

クーラント浸入防止とガラス曇り防止

エアパージにより、内部を正圧にしてクーラントの侵入を防止します。 また曇り止めの効果があります。


Autz + Herrmann 回転窓 ロトクリア S3
Autz + Herrmann 回転窓 ロトクリア S3

その他のメリット

  • 薄型(厚み約34mm、同サイズでは業界最薄)
  • 容易な取付け(接着/ボルト止めの2種類のバージョンを準備)

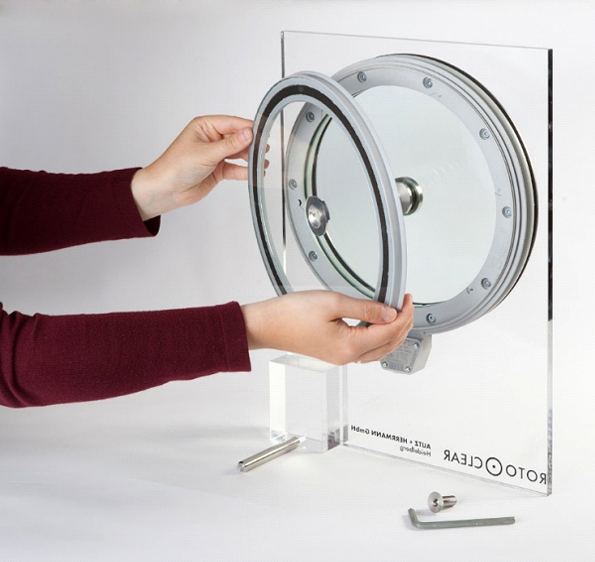

  • 簡単なメンテナンス(ボルト1本外すだけで回転ディスクが外れ、掃除が可能。)
Autz + Herrmann 回転窓 ロトクリア S3

仕様

主な仕様

  • 回転駆動保護回路付きブラシレスDCモータ / DC24V駆動
  • 視野範囲約φ230(中心部φ40は見えず)
  • 主な材質強化ガラス、ポリブチレンテレフタレート樹脂、アルミ
  • 消費電流 0.6A(無負荷で回転時)、max. 2.5A(始動時と高負荷運転時)
  • 無負荷時回転数 Max. 2300 min-1
  • 特徴シールエアの供給による内部のシーリング
  • 重量約4Kg
  • 取付け姿勢回転方向は制限無し
    傾き方向は、垂直を0°とすると上部を機内側に30°
    オペレータ側に45°までの傾きを許容

バリエーション

ボルト止めバージョン

ポリカーボネート製の機械の窓に対応

Autz + Herrmann 回転窓 ロトクリア S3

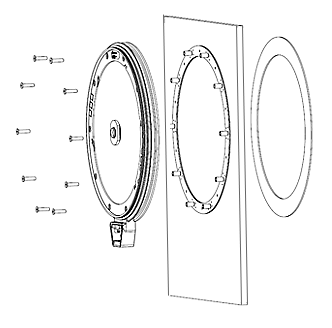

接着バージョン

ガラス製、又はポリカーボネート製に対応

Autz + Herrmann 回転窓 ロトクリア S3

*基本的に、ポリカーボネートにはボルト止めを推奨します。

取付け方法

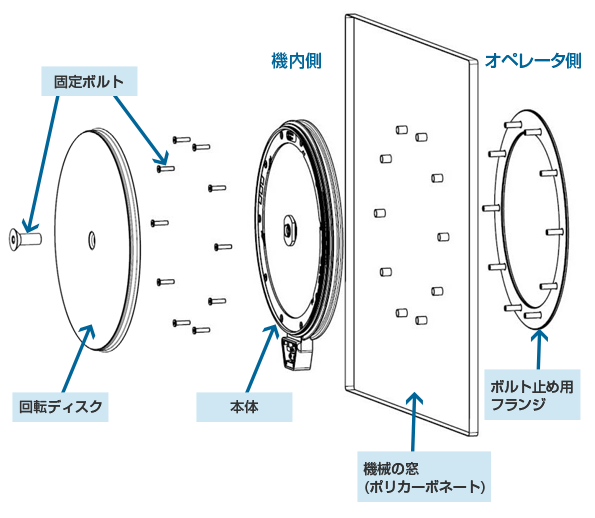

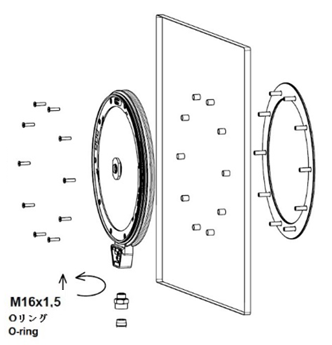

ボルト止めバージョン

Autz + Herrmann 回転窓 ロトクリア S3

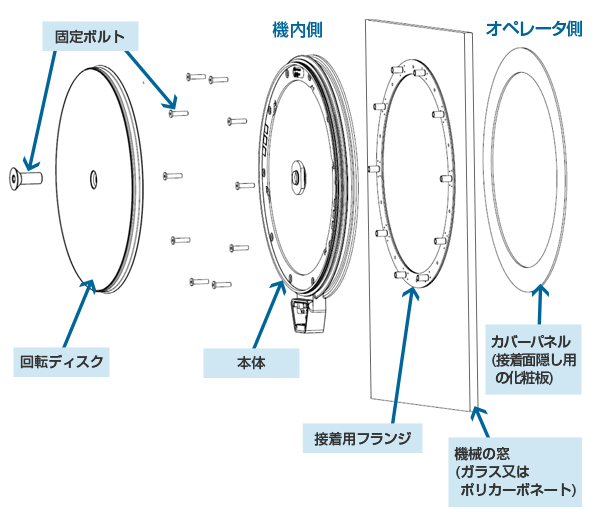

接着バージョン

Autz + Herrmann 回転窓 ロトクリア S3
