すぐに作れる!現場で使える!

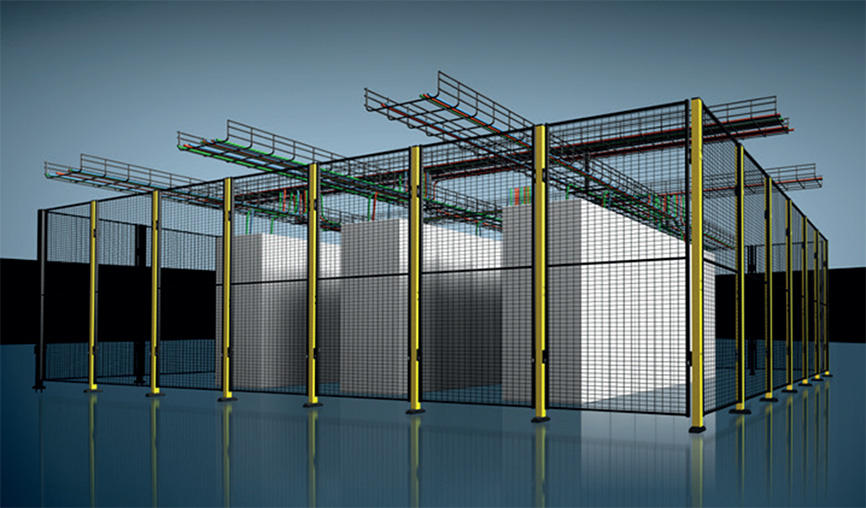

シンプルかつ機能的で柔軟性の高いトレイ型ケーブルラックを提供しています。
溶接作業などの手間は一切かからず、迅速・簡単に美しいソリューションを構築することが可能です。
食品製造装置をはじめ、自動車、産業機械、ロボット、梱包、物流など幅広い分野で活用いただけます。

特長

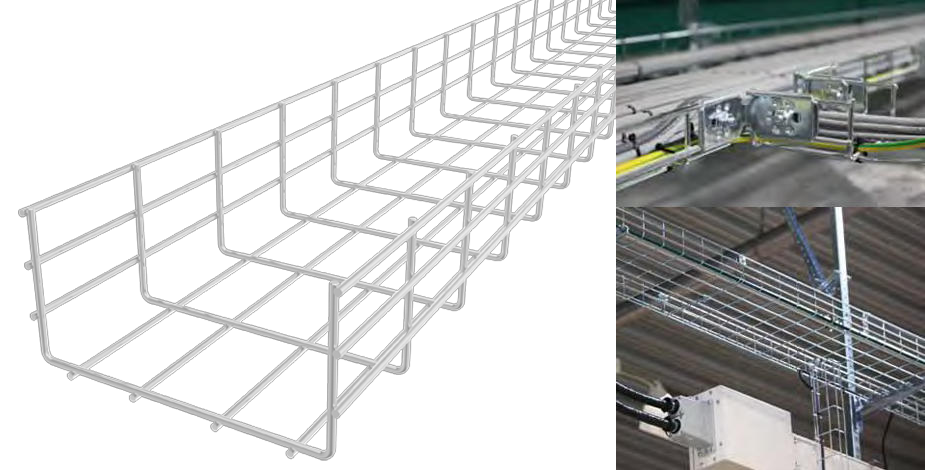

スマートなケーブルトレイのユニークなコンセプト

  • 豊富なサイズ・アクセサリーは、全て標準品
  • IEC61537、EMC、表面処理、振動及び耐火性などについての認証を取得
  • 使用環境に応じて選択可能な豊富な材質-屋内はもちろん、屋外での使用も可能
  • ワイヤー構造のため、粉塵が堆積し難く、クリーン環境に最適
  • 軽量・シンプルな構造により、持ち運びしやすく、組立・据付が簡単
  • ワイヤーをカットするだけで、現場に合わせた形状加工が容易
  • X-トレイ計算ツールでパーツリストが簡単に作成可能

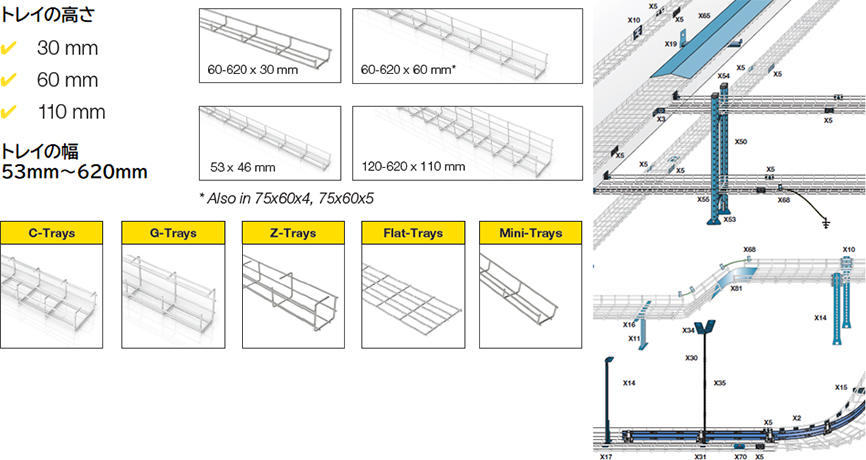

豊富なサイズ・アクセサリーは、全て標準品

60~620ミリ幅、60と110ミリ高と304および316Lステンレス素材からお選びいただけます。
なお、材料の鋼材は世界最高級の鋼材の一つであるスエーデン鋼を使用しています。

IEC61537、EMC、表面処理、振動及び耐火性などについての認証を取得

IEC

IEC61537に定められているケーブルルーティングシステムにおける最も厳しい要求を満たしています。
この国際規格は、電気や通信システムの設置におけるケーブルおよびその他の電気機器のサポートと収容を目的としたケーブルトレイシステムの要件と試験を規定しています。

IEC61537と同様に、当社では次の領域で当社のトレイをテストし、認証を取得しています。
素材、溶接、荷重、識別、EMC、表面処理、振動及び耐火性

認証機関

認証機関
EHEDG

Axelent社は1,300の会員を擁する欧州衛生工学設計グループの一員です。
安全な消費者製品を確保するために、衛生的な設計と食品技術を推進することを目的とした欧州の非政府組織です。

Premium Quality Guaranteed by Axelent

Axelentのケーブルトレイには、品質を確保するためにX-Trayのマークが付いています。

使用環境に応じて選択可能な豊富な材質
屋内はもちろん、屋外での使用も可能

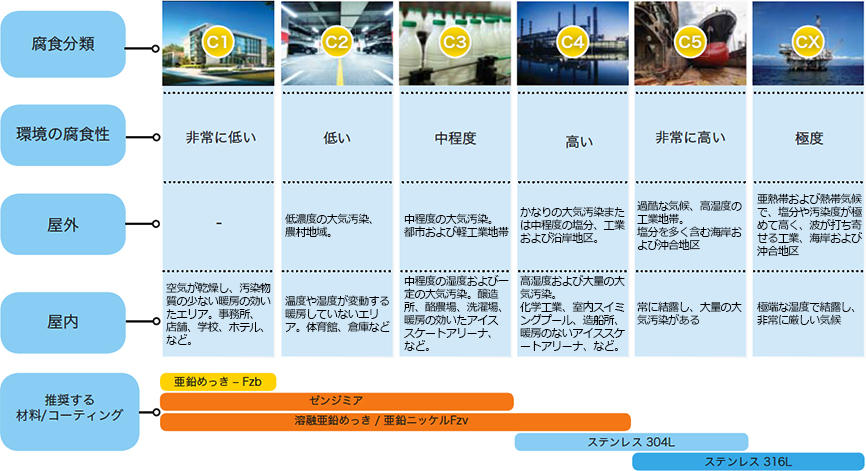

SS-EN ISO 12944-2による腐食分類

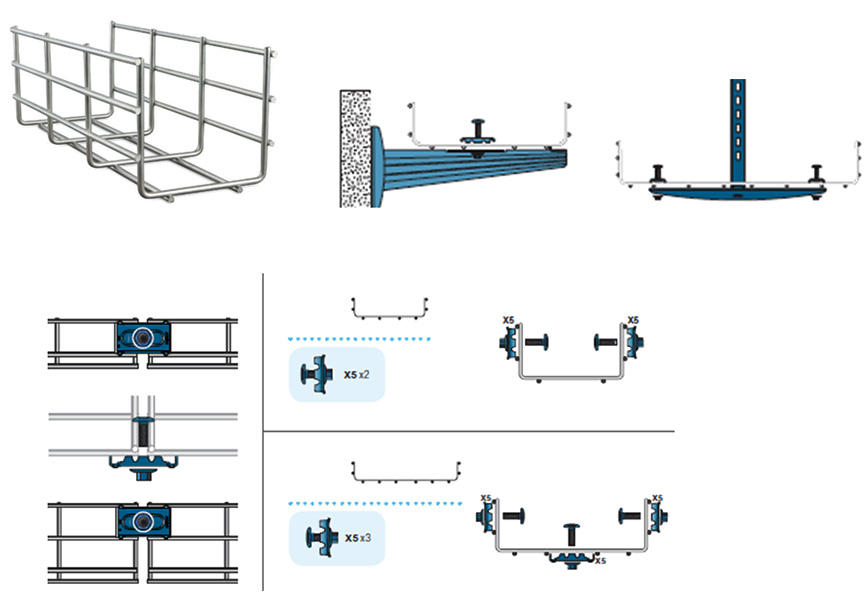

軽量・ワイヤー構造

  • 粉塵が堆積し難くクリーンな環境に最適
  • 持ち運びしやすく組立・据付が簡単

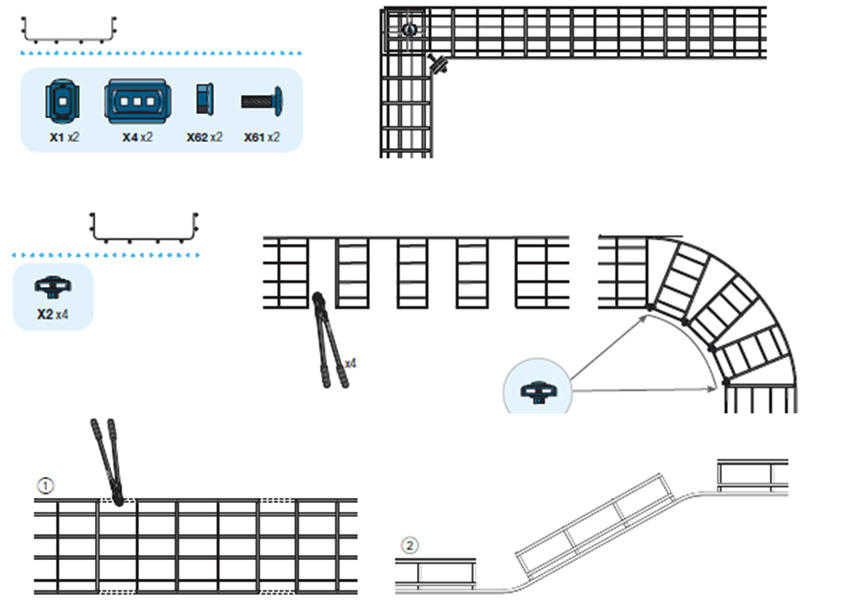

  • 現場に合わせた形状加工が容易
軽量・ワイヤー構造
軽量・ワイヤー構造

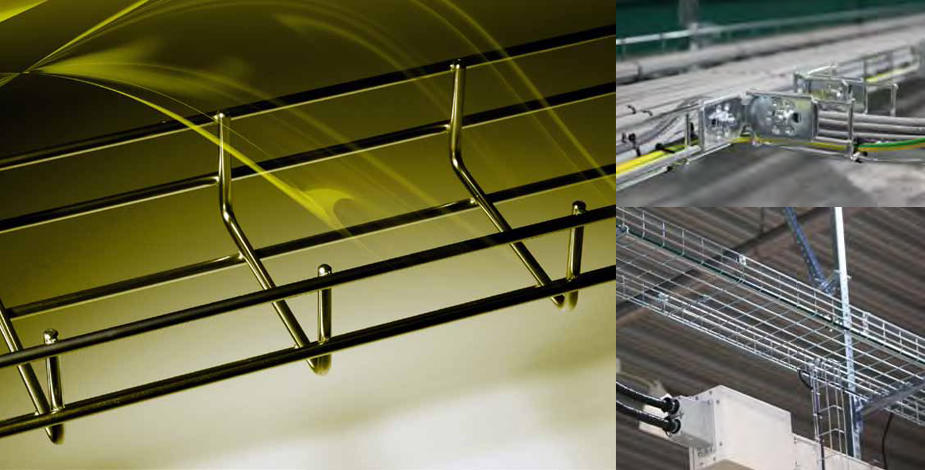

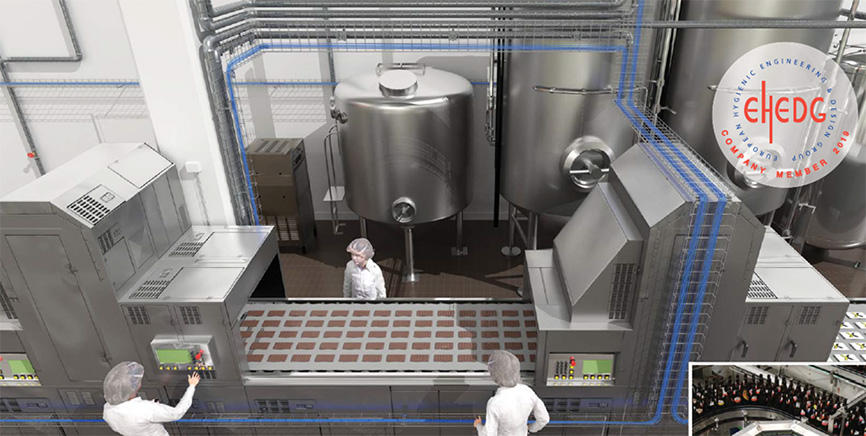

食品・飲料・製薬などの衛生管理が徹底されたクリーンルーム

食品業界とその他のクリーンルームに課された高水準の要件を満たすために、当社は業界と共に、完全なケーブルルーティングシステムを開発しています。

ケーブルトレイはクリーンルームで使用するのに最適です。
このトレイは、ワイヤー構造により粉塵が沈着する表面積が小さく、バクテリアが繁殖しやすい空洞がありません。
サポートブラケットと部品類は、汚れと粉塵が沈着する表面をなくすように設計されています。それらは掃除機と水で容易に清掃できます。

様々な衛生レベルゾーンにおける材質/表面処理の選択について

  • 高レベル衛生ゾーン、乾燥した設備 = 電気メッキ
  • 中・低レベル衛生ゾーン、湿った設備 = 室内の化学薬品の種類とトレイを洗浄する場合によって 304L または 316L
  • サービスルームと屋外 = 溶融亜鉛メッキ

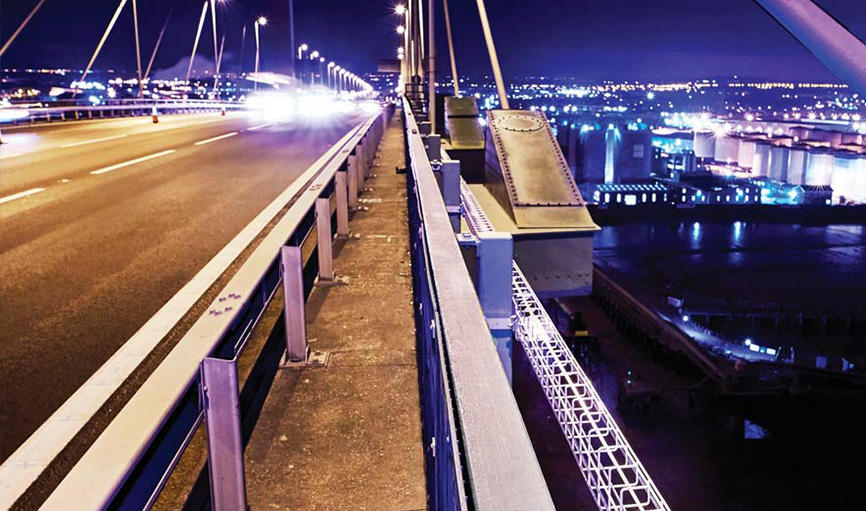

インフラ、エネルギー関連

耐火性を必要とする設備向けに、X-Tray は E90 認証を取得しています。
X-Trayは、等電位結合のためにテストされ、認証を受けています。また、当社のケーブルトレイは EMC に敏感なエリアでの使用に最適です。

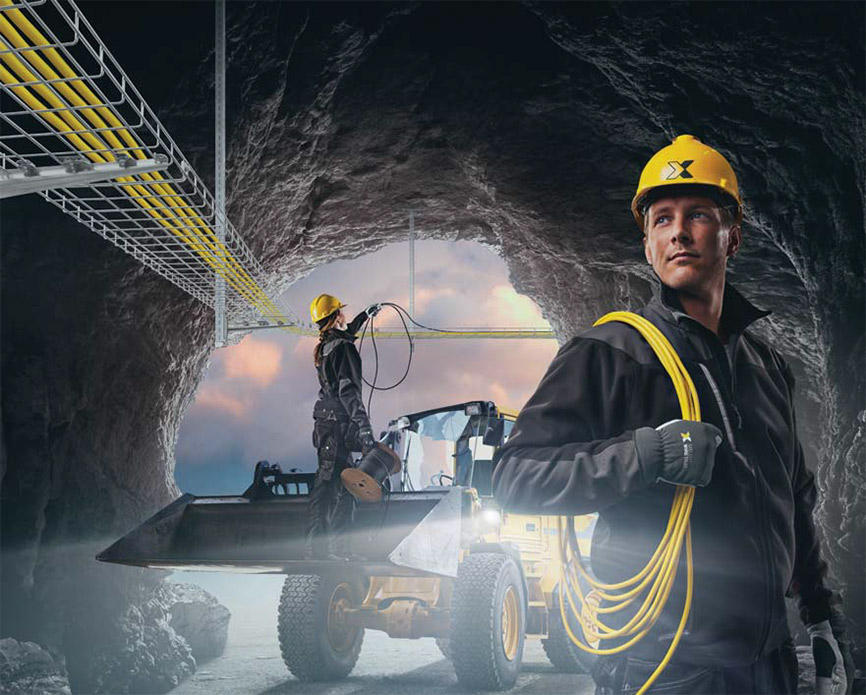

トンネル、鉱山、および極めて強力なルーティングシステムを要する場所では、当社のCおよびGトレイは強力なケーブル保護を提供します。これらのトレイは落石やその他物体の落下からも保護します。

風力発電は、通常よりも高い安全性が求められます。

X-Trayは振動と地震に関してテストされています。世界中で使用できる DNV認証を取得しています。風力発電機には、作業するスペースがあまり多くありません。それは多くの場合、海辺の過酷な環境にあり、その構造物は絶えず振動に晒されます。
これこそ、スリムなデザイン、適合性、極めて強力な溶接と軽量さを備えた、当社のケーブルトレイの出番です。

インフラ、エネルギー関連
インフラ、エネルギー関連

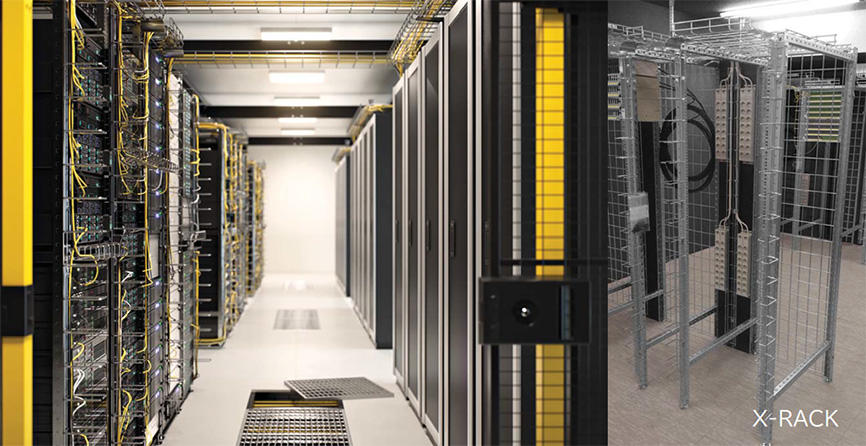

データーセンター、サーバールーム

データセンターおよびサーバールームにはケーブルが大量にあります。
電気機器は多量の熱を発生しますので、冷却空気が自由に通過できるように、オープンケーブルルーティングの要件が課されています。

電気機器とケーブルは絶えず変化しています。ラックとキャビネット周辺のスペースとアクセス性に大きな要件が課されています。この環境においては整然としていることが重要です。

X-Trayにより、様々な種類のケーブルを離隔する、様々なレベルで、ケーブルルーティングの敷設が可能となります。サーバーラックの上並びにOAフロアーの下など。当社のビームクランプシステムは無限の組み合わせを提供します。

データーセンター、サーバールーム
データーセンター、サーバールーム

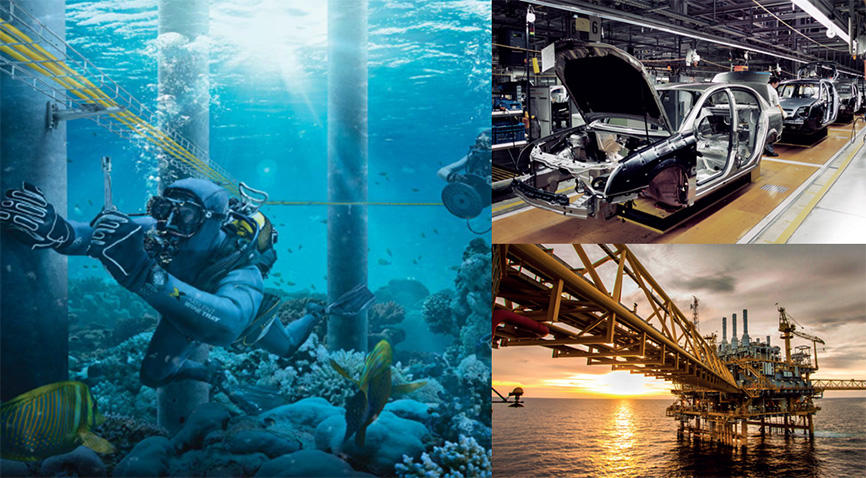

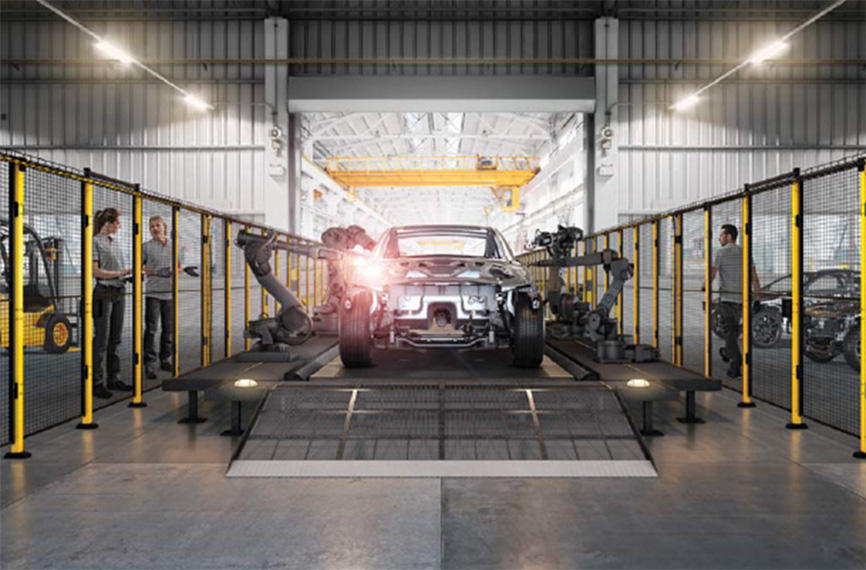

オフショア、生産設備機械

  • オフショアの専門知識によるプロジェクトサポート
  • 石油プラットフォーム、船舶および港湾向けのテイラーメイドの製品とソリューション
  • 溶融亜鉛メッキ、ステンレス素材 304Lおよび316Lが最適
  • 世界中のオフショア施設内で使用される DNV 認証取得
  • 組み合せ易いAxelent社のX-TrayはX-Guardマシンガードとの併用による、ケーブルトレイの最適なソリューション
  • 特殊工具を必要とせずに、容易に組立可能
  • 1カ所のサプライヤーからのターンキーソリューションにより、プロジェクトの実施が素早く、簡単
オフショア、生産設備機械
オフショア、生産設備機械

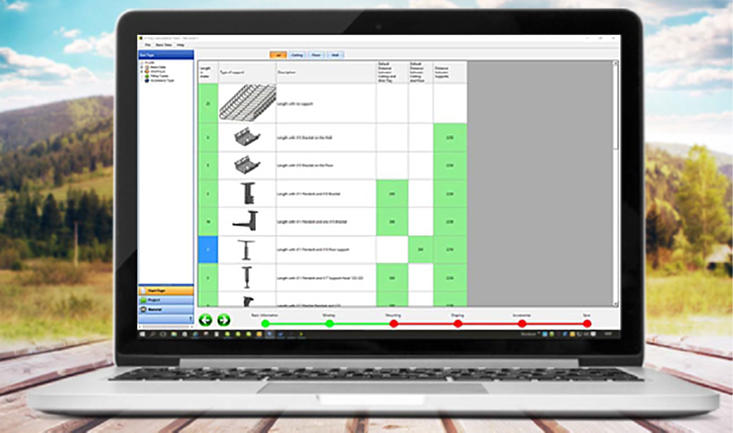

計算ツールでパーツリストが簡単に作成可能

X-トレイの材質/サイズ/全長/取付け方法など最低限の情報を入力頂きますと、簡単にお見積りに必要なパーツリストが作成できる無償ソフトをご準備しております。
ご希望の方は、下記のお問い合せよりご依頼ください。
