CEDERBERG
スナップ・ロックシステム(Snap-Loc Systems)

CEDERBERG<br>スナップ・ロックシステム(Snap-Loc Systems)

CEDARBERG

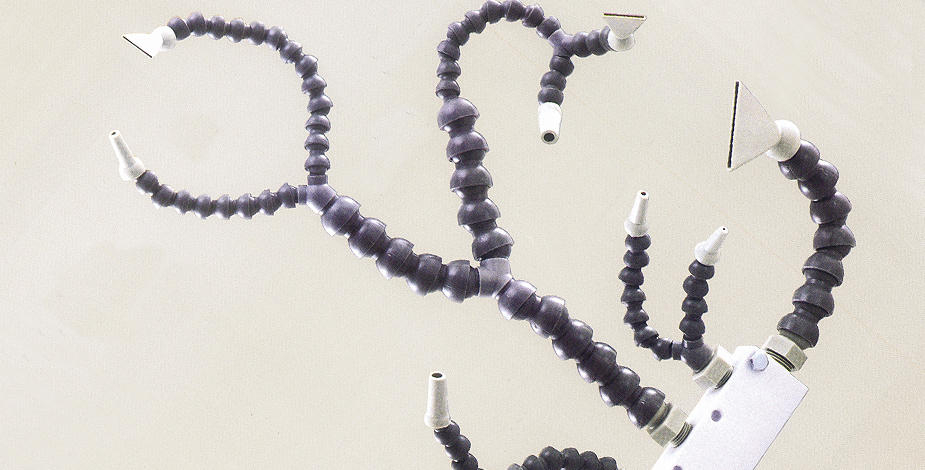

セグメント組立式で長さ、位置決めが自在 組立容易なクーラントノズル

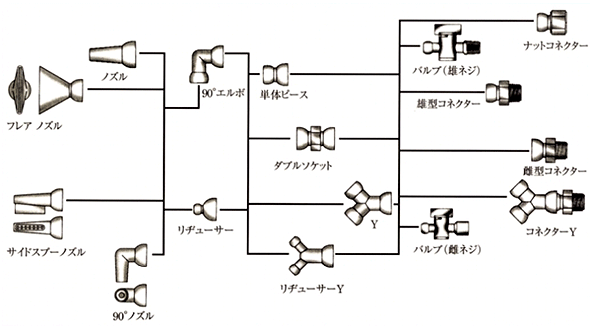

バリエーションが豊富で、最適な配管が可能です。

特長

エンジニアリングプラスチック製

クーラント出口を最適な位置に保持

組立自在で長さも調整可能

クーラント、各種加工機の液体およびエアーにも使用可能

仕様

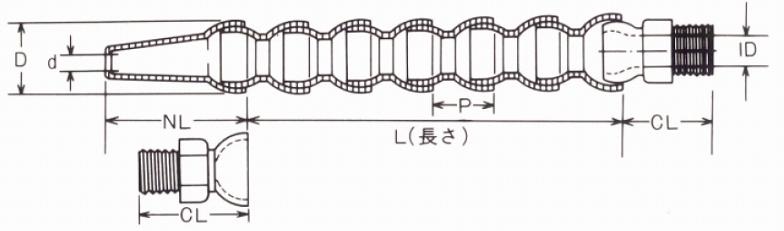

寸法表

  ホース内径 外径 ノズル内径 ノズル長さ ピッチ コネクター長さ ネジ型式
型式 ID D d NL P CL PT
1/4" 1/4" 16mm 1/16"
1/8"
1/4"
*0.05"×1"
30mm 12.5mm 21mm 1/4"
1/8"
1/2" 1/2" 26mm 1/4"
3/8"
1/2"
*0.09"×2"
44mm 20mm 31mm 3/8"
1/2"
